schmersal TQ 700 Mode D'emploi

Mode d'emploi

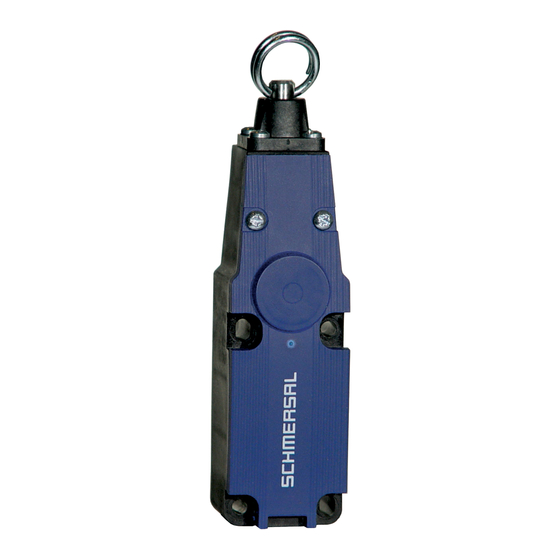

Interrupteur à commande par câble
Mode d'emploi . . . . . . . . . . . . . . . . . . pages 1 à 4
FR
Original
Table des matières
1 A propos de ce document
1.1 Fonction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.2 Groupe cible: personnel spécialisé autorisé . . . . . . . . . . . . . . . . . .1
1.3 Symboles utilisés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.4 Définition de l'application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.5 Consignes de sécurité générales. . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.6 Avertissement en cas de mauvaise utilisation . . . . . . . . . . . . . . . . .1
1.7 Clause de non-responsabilité . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2 Description du produit
2.1 Code de commande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.2 Versions spéciales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.3 Destination et emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.4 Données techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
3 Montage
3.1 Instructions de montage générales . . . . . . . . . . . . . . . . . . . . . . . . .2
3.2 Dispositions de montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
3.3 Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
4 Raccordement électrique
4.1 Notes générales pour le raccordement électrique . . . . . . . . . . . . . .3
4.2 Variantes de contact . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
5 Mise en service et maintenance
5.1 Contrôle fonctionnel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
5.2 Entretien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
6 Démontage et mise au rebut
6.1 Démontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
6.2 Mise au rebut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
7 Déclaration de conformité CE
1. A propos de ce document
1.1 Fonction
Le présent mode d'emploi contient les informations nécessaires au
montage, à la mise en service, à un fonctionnement sûr et le démontage
de l'appareil. Il est important de conserver le mode d'emploi (en condition
lisible) près de l'appareil, accessible à tout moment comme partie
intégrante du produit.
1.2 Groupe cible: personnel spécialisé autorisé
Uniquement du personnel qualifié, spécialisé et habilité par l'exploitant de
l'installation est autorisé à effectuer les instructions de ce mode d'emploi.
Il est important de lire et de comprendre le mode d'emploi avant l'installation
et la mise en service du composant. Vous devez également connaître les
prescriptions en vigueur concernant la sécurité du travail et la prévention
des accidents.
Pour le choix et le montage des composants ainsi que leur intégration
dans le circuit de commande, le constructeur de machines doit observer
les exigences des directives et des règlements en vigueur.
1.3 Symboles utilisés
Informations, remarques:
Sous ce symbole, vous trouverez des informations
complémentaires très utiles.
Attention: Le non-respect de cette recommandation peut entraî-
ner des pannes ou des défauts de fonctionnement.
Avertissement: Le non-respect de cette consigne peut entraîner
des blessures de personnes et des dommages à la machine.
1.4 Définition de l'application
L'appareil ne doit être utilisé que dans les dispositions suivantes ou
pour les applications autorisées par le fabricant. Le champ d'application
est décrit en détail dans le chapitre "Description du produit".
1.5 Consignes de sécurité générales
Les consignes de sécurité de ce mode d'emploi, les standards d'installation
spécifiques du pays concerné ainsi que les dispositions de sécurité et les
règles de prévention d'accidents sont à observer.
Pour toute autre information technique, veuillez vous référer
aux catalogues Schmersal ou à notre catalogue en ligne
www.schmersal.net.
Les caractéristiques et recommandations figurant dans ce document
sont exclusivement données à titre d'information et sans engagement
contractuel de notre part.
Aucun risque résiduel affectant la sécurité n'est connu, si les consignes
de sécurité, les instructions de montage, de mise en service, de
fonctionnement et d'entretien de ce mode d'emploi ont été respectés.
1.6 Avertissement en cas de mauvaise utilisation
En cas d'emploi non-conforme ou non-approprié ou en cas
de manipulations frauduleuses, l'utilisation de l'appareil est
susceptible d'entraîner des risques pour l'homme ou des
dégâts matériels.
1.7 Clause de non-responsabilité
Nous déclinons toute responsabilité en cas de montage erroné ou de
non-observation des instructions de ce mode d'emploi. Nous déclinons
également les dommages en cas d'utilisation de pièces détachées ou
d'accessoires non-autorisées par le fabricant.
Pour des raisons de sécurité, il est strictement interdit de transformer
ou modifier un dispositif de sécurité de sa propre initiative. Le fabricant
ne peut être tenu responsable des dommages qui en découleraient
FR
TQ 700
1
