Montage et fonction

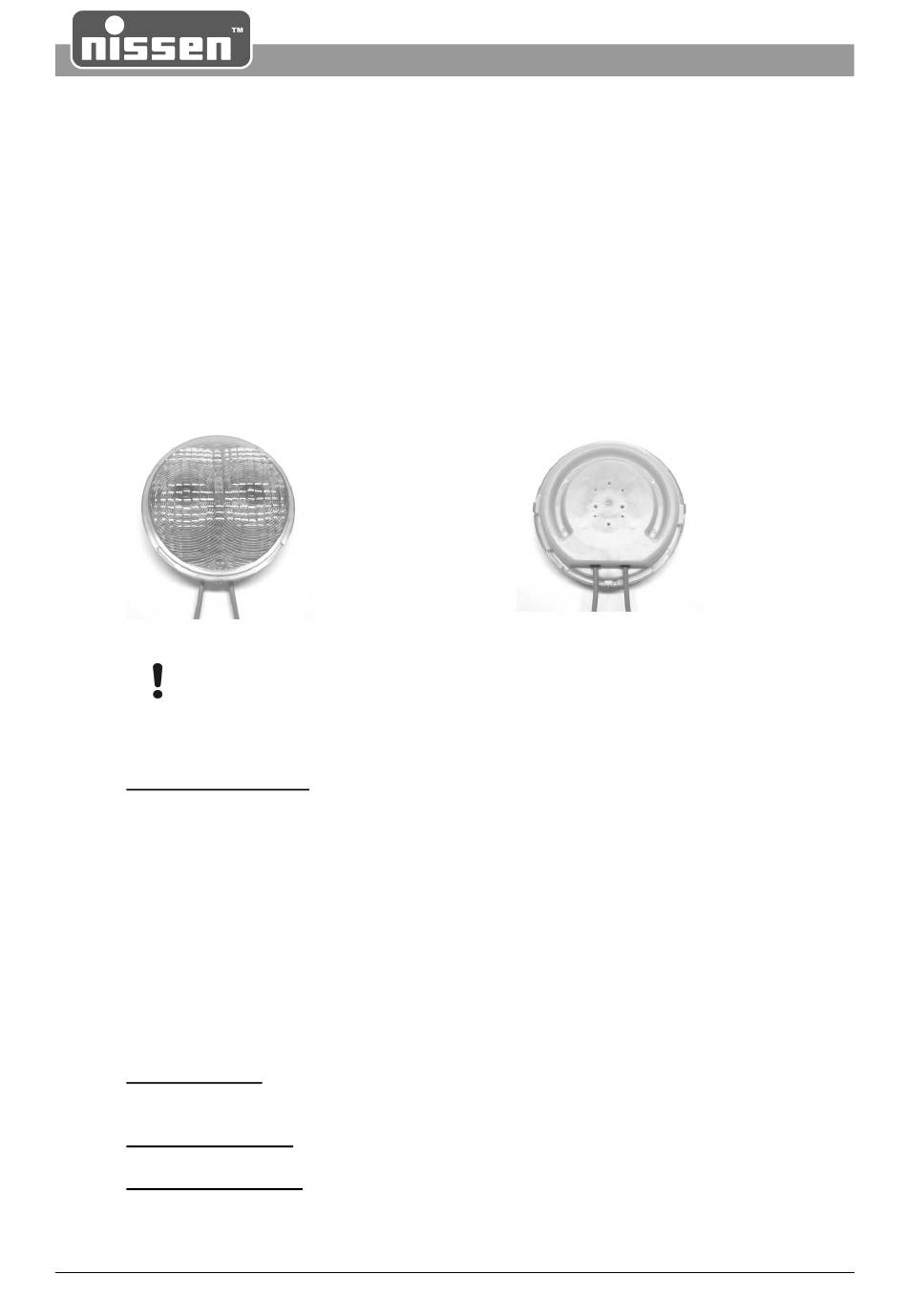

Il existe deux types de feux du Multi-Light 220 LED L8H, un feu maître et un feu esclave, qui selon le
montage peuvent fonctionner de 1 à 4 feux synchronisés ou asynchrone (défilants).
Un ensemble de feux est monté d'origine synchronisé.
La tension d'alimentation des Multi-Light 220 LED L8H peut être de 12 Volts ou de 24 Volts. Pour
assurer la protection des batteries et des feux, l'ensemble se met hors service dès qu'une tension
inférieure à 10,5 Volts et supérieure à 30 Volt est atteinte.
Ensemble 1 à 4 feux, 12/24 V :
Le feu maître N°1 put être utilisé seul ou avec l'ajout de feu esclave en un ensemble de 2 à 4 feux
synchronisés ou asynchrone (défilants).
Le feu maître est livré avec un câble 2x1,5 mm² de longueur 5 m et des pinces batteries, les feux
esclaves sont livrés avec un câble 4x0,75 mm² de env. 3 m.
ATTENTION !
4
Montage
Instruction de montage (voir plan de montage en annexe) :
Le feu maître est pourvu d'un câble d'alimentation avec 2 pinces batteries et d'une entrée câble
supplémentaire fermée par un bouchon. Pour connecter un feu esclave, le bouchon doit être retiré et
remplacé par le passe-câble fourni. Ensuite insérer le câble du feu esclave à l'intérieur du feu maître
par le passe-câble, brancher suivant plan et assurer le câble contre l'arrachement avec le collier rilsan
fourni.
Le feu esclave est muni d'un câble et d'une autre entrée câble qui doit être fermée par le bouchon issu
du feu maître. Le câble de raccordement à un feu maître ou à un autre feu esclave est dénudé sur
env. 80mm. Les brins du câble doivent être dénudés d'env. 8 mm et être connectés au feu. Le câble
de liaison est assuré contre l'arrachement grâce au collier rilsan fourni.
Pour les ensembles 3 et 4 feux, le bouchon du feu maître est toujours nécessaire pour le dernier feu.
Interrupteur DIP :
Sur la platine des feux se trouvent deux blocks interrupteur DIP l'un avec 4 et l'autre avec 10
interrupteurs, ils permettent de régler diverses fonctions de l'ensemble Multi-Light (cf. plan).
Bloc 4 Interrupteurs :
Réglage du type d'ensemble, 1, 2, 3 ou 4 feux.
Bloc 10 Interrupteurs :
Temporisation et réglage synchronisé ou défilant
8
En cas de montage sur le faisceau d'un véhicule ou d'autre installation électrique, le Multi-Light L8H 670-1
doit être protégé par le client des courts circuits !
Multi-Light 220 LED L8H
Montage et fonction
© 2013 Adolf Nissen Elektrobau GmbH + Co. KG
