Installation
1

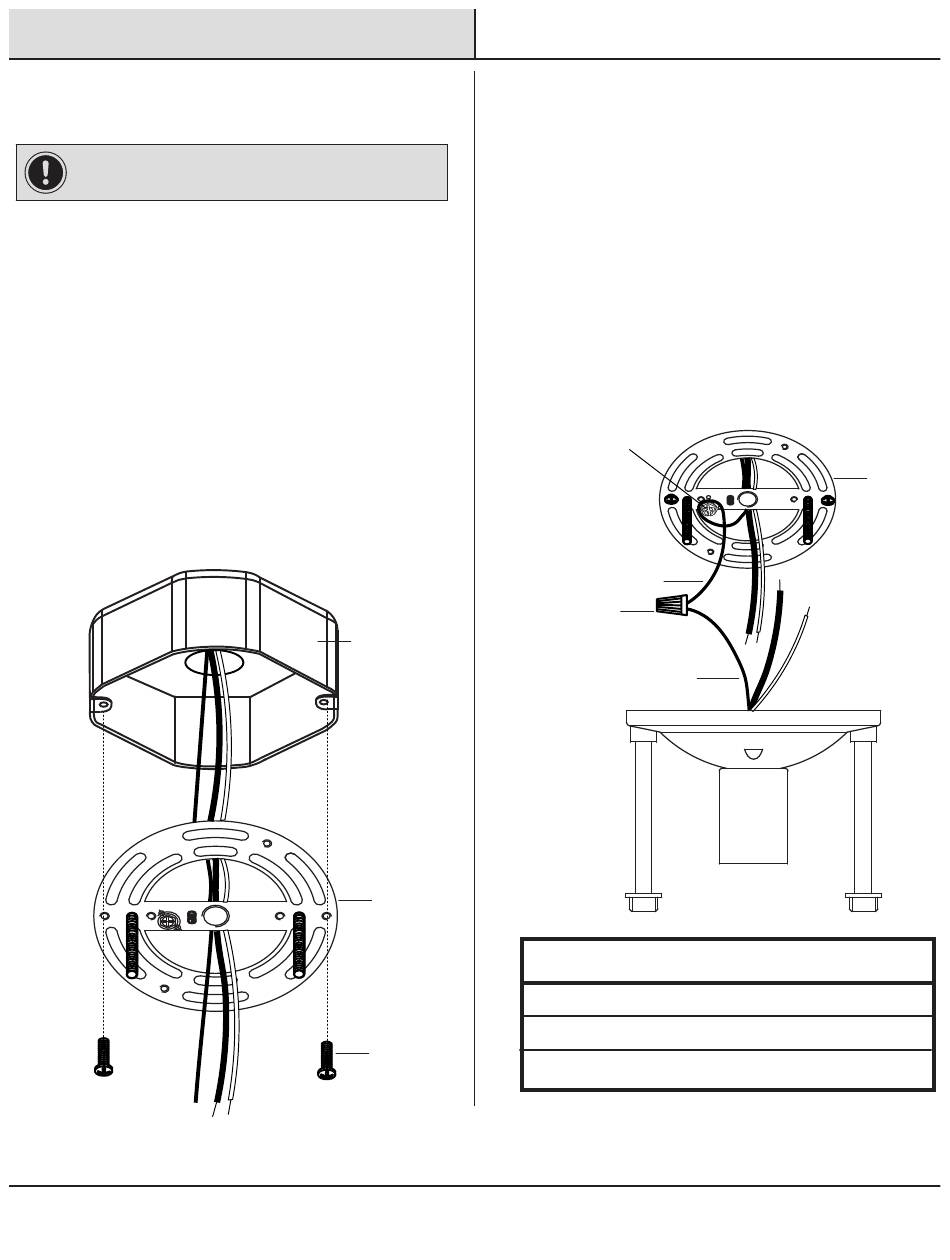

Installation du support de montage
IMPORTANT: Coupez l'alimentation électrique du
panneau central.
□ Tirer délicatement les fils électriques de la maison hors du
boîte de jonction de manière à ce qu'ils soient facilement
accessibles durant l'installation.
□ Placer le support de fixation (CC) de manière à ce que
les extrémités filetées des vis de montage attachées du
luminaire pointent vers le plancher. Faites soigneusement
passer les fils de la maison à travers le grand trou du
support de fixation (CC).
□ Alignez les trous du support de fixation (CC) sur ceux de la
boîte de jonction.
□ Vissez chaque vis pour boîte de jonction (BB) dans le trou
approprié du support de fixation (CC) et dans le trou de
la boîte de jonction. Serrez les vis pour boîte de jonction
(BB) afin de fixer le support de fixation (CC) à la boîte de
jonction.
2
Connexion des fils
□ Dénudez l'extrémité des fils du luminaire sur 19,05 mm
(3/4 po).
□ Desserrez la vis de mise à la terre du support de fixation
(CC). Enroulez le fil de mise à la terre de la maison (cuivre)
autour de la vis de mise à la terre en gardant une longueur
suffisante de fil pour le relier au fil de mise à la terre du
luminaire. Torsadez ensemble l'extrémité du fil de mise à la
terre du luminaire et l'extrémité du fil de mise à la terre de
la maison. Vissez un capuchon de connexion (AA) sur les
extrémités des fils. Serrez complètement le capuchon de
connexion (AA). Consultez le tableau ci-dessous pour faire
les bons raccordements.
FIL DE MISE À LA TERRE
DE LA MAISON (CUIVRE)
BOÎTE DE
JONCTION
CC
BB
5
VIS DE MISE
À LA TERRE
AA
FIL DE MISE À LA
TERRE DU LUMINAIRE
Raccordez le fil de cuivre de mise à la terre de
l'alimentation (maison) à l'un des trois fils suivants :
fil en cuivre dénudé;
fil en argent dénudé;
fil isolé vert.
HOMEDEPOT.COM/HOMEDECORATORS
Veuillez contacter le 1-800-986-3460 pour obtenir de l'aide.
