Manuels Connexes pour Extech Instruments RPM10
Sommaire des Matières pour Extech Instruments RPM10

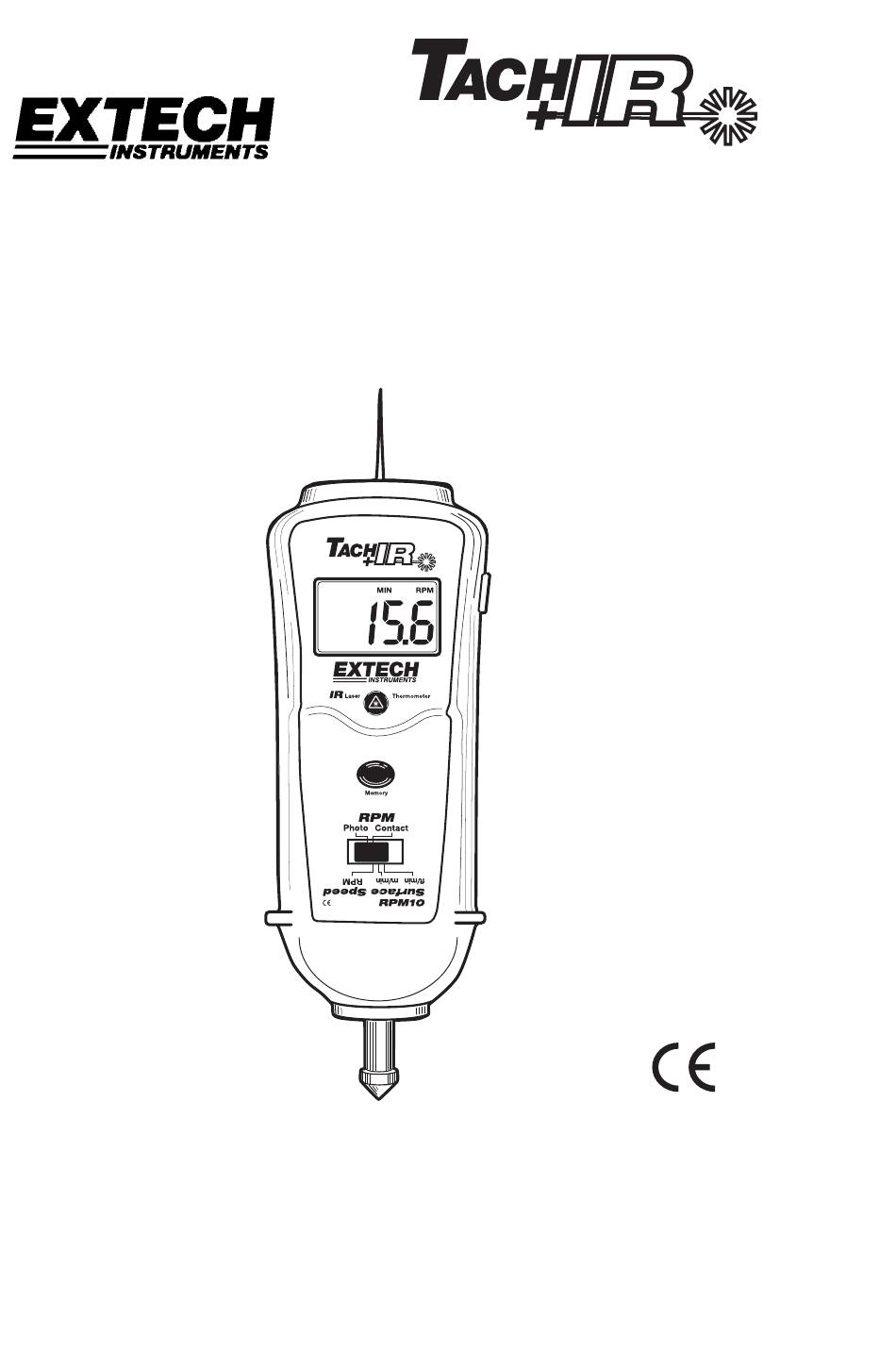

- Page 1 Manuel d’utilisation Modèle RPM10 Tachymètre combiné contact/ photo au laser avec thermomètre IR intégré Breveté...
-
Page 2: Avertissements
émis par cette ouverture! ATTENTION RADIATION LASER NE PAS REGARDER DANS LE RAYON SORTIE<1mW LONGUEUR D'ONDE 630-670nm PRODUIT LASER DE CLASSE 2 Conformément aux règlements de : FDA 21 CFR 1040.10 et 1040.11 IEC 60825-1 (2001-08) Edition 1.2 EN 60825-1:1994/A11:1996/A2:2001/A1:2002 RPM10-EU V2.1 8/07... -
Page 3: Utilisation
à piles, enlever les piles et placer le commutateur sur l’unité choisie. Commutateur d’unites Units switch MESURES DU TACHYMETRE PHOTO SANS CONTACT 1. Appliquer un morceau carré du ruban réfléchissant sur la surface de l’objet à tester. RPM10-EU V2.1 8/07... -
Page 4: Laser Beam
REMARQUE: Une lumière ambiante trop claire peut gêner le rayon lumineux réfléchissant. Il est parfois nécessaire d’assombrir l’endroit cible. AVERTISSEMENT: Les objets en rotation peuvent être dangereux. Soyez vigilants Rayon laser Ruban réfléchissant Laser beam Reflective Tape RPM10-EU V2.1 8/07... - Page 5 Appuyer sur le bouton de mesure et tenir la roue de vitesse linéaire de surface contre la surface mobile à mesurer. Linear Speed Roue pour les mesures de Relâcher le bouton de mesure lorsque l'écran est stable. Wheel vitesse (approx. 2 secondes). lineaire RPM10-EU V2.1 8/07...
-
Page 6: Distance Jusqu'à L'objet
2. Appuyer une seconde fois sur la touche Mémoire. L’icône "MAX" apparaîtra avec la lecture maximum enregistrée. 3. Appuyer une troisième fois sur la touche Mémoire. L’icône “MIN” apparaîtra avec la lecture minimum enregistrée. RPM10-EU V2.1 8/07... - Page 7 * Utilisation indiquée d’un carré de 10mm du ruban réfléchissant à 1,800 t/min.. La distance de détection maximum/minimum change en fonction des Distance de conditions ambiantes, du ruban réfléchissant et des vitesses supérieures à détection 1800t/min.. RPM10-EU V2.1 8/07...
-
Page 8: Remplacement Des Piles
Disposition Suivez les lois en vigeur en ce qui concerne la disposition de l’appareil à l’issue de son cycle de vie. Copyright © 2005 Extech Instruments Corporation. Tous droits réservés, inclusivement le droit de reproduction complet ou en partie. www.extech.com...
