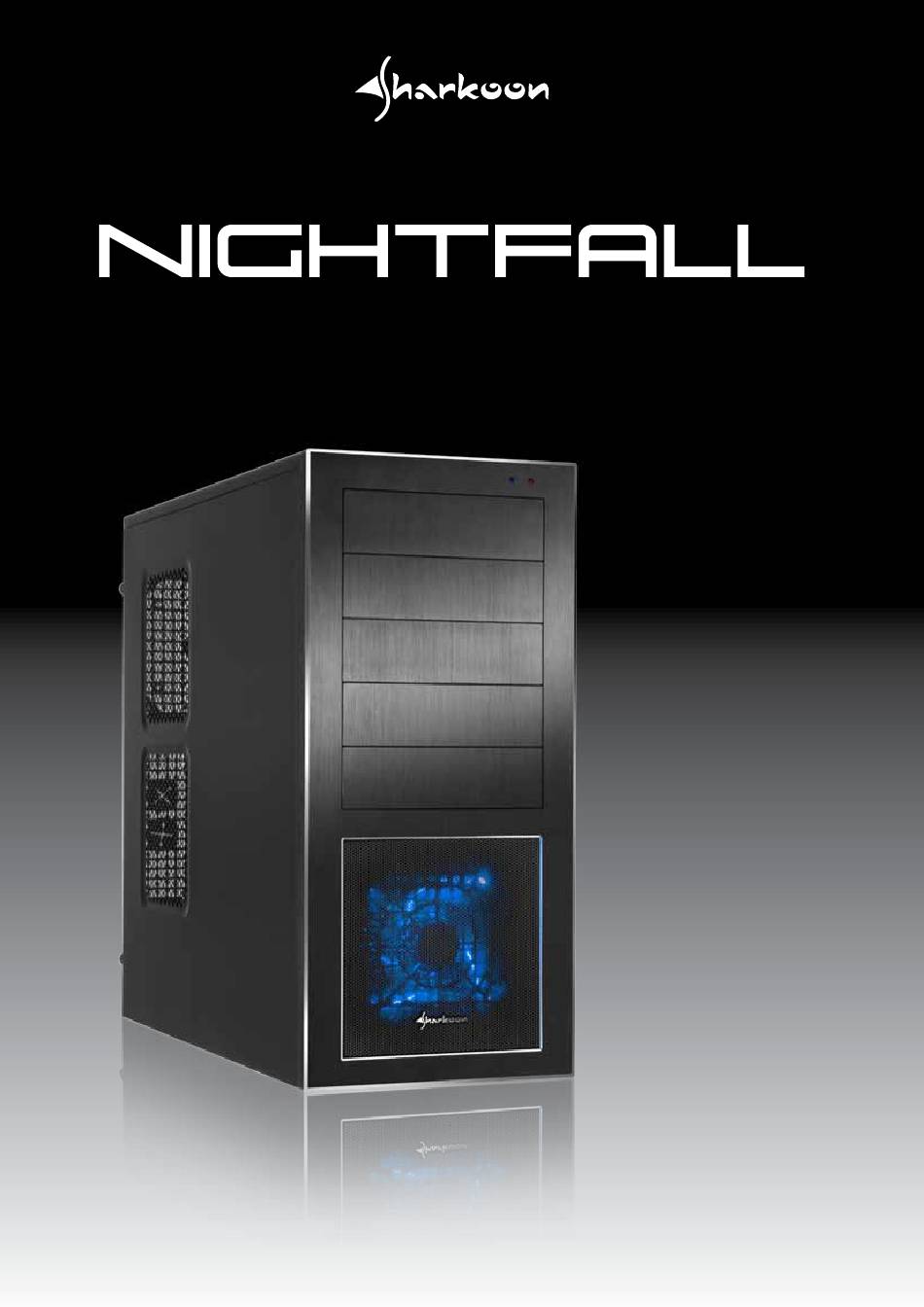

- Page 1 Handbuch Manual Manuel d‘utilisation Guia usario Manuale d´istruzioni Gebruiksaanwijzing Guia usário Instukcja obstugi 使用手冊 NIGHTFALL U3...
-
Page 2: Table Des Matières
11. Installation de ventilateurs supplémentaires / flux d’air optimisé Cher client ! Merci d’avoir choisi ce produit de qualité supérieure SHARKOON. Pour assurer sa longévité et profiter pleinement de ce produit, nous vous recommandons de lire entièrement le présent manuel. -
Page 3: Caractéristiques
Vis pour le montage Vis pour fixation des l’unité d'alimentation des unités de la carte mère disques durs électrique (3,5" et 5,25") • Kit d’accessoires : Charnière pour cadenas (A) et Entretoises pour la carte mère Rondelles haut-parleur (B) NIGHTFALL U3 ... - Page 4 Cornières de montage pour les Cache de 5,25" avec ouverture de 3,5" périphériques de 3,5" Remarque : Si l’un des éléments ci-dessus venait à manquer, veuillez contacter immédiatement notre service clientèle : support@sharkoon.com (Allemagne et Europe) support@sharkoon.com.tw (international). NIGHTFALL U3 ...
-
Page 5: Coup D'oeil Sur Le Boîtier
– Réinitialisation, c – 1 prise pour casque audio et 1 connecteur pour micro d – 2 ports USB2.0 et e – 1 connecteur USB3.0 Vue du côté (fermé/gauche) A – Supports pour deux ventilateurs de 120 mm NIGHTFALL U3 ... - Page 6 F – Vis à serrage à main Vue du bas A – Pieds du boîtier B – Entrée d’air pour l’unité d’alimentation électrique Remarque : Pour des plus amples informations sur l’installation des différents équipements, veuillez vous reporter à leurs documentations respectives. NIGHTFALL U3 ...
-
Page 7: Installation D'une Carte Mère
La carte mère contient des ouvertures spéciales pour les vis (fig. 2). fig. 2 Placez la carte mère sur le panneau de montage. Une entretoise doit être vissée dans chacun des trous du panneau de montage visibles à travers les orifices pour vis de la carte mère. NIGHTFALL U3 ... - Page 8 4. Installez le panneau E/S (fourni avec la carte mère) dans l’ouverture pour panneau E/S sur l’arrière de la carte mère. 5. Remettez la carte mère sur les entretoises et vissez la carte mère dessus (fig. 4). (Vis pour le montage de la carte mère) fig. 4 NIGHTFALL U3 ...
-
Page 9: Installation D'une Unité D'alimentation Électrique
électrique sur le côté arrière du boîtier (fig. 5). fig. 5 2. De l’extérieur, vissez l’unité d’alimentation électrique sur le boîtier (fig. 6). (Vis pour le montage de l’unité d'alimentation électrique) fig. 6 NIGHTFALL U3 ... -
Page 10: Installation D'un Disque Dur
2. Faites glisser le disque dur avec les rails mis en place dans l’emplacement pour disque disque jusqu’à ce que les rails se verrouillent en position (fig. 8). fig. 8 3. Connectez le disque dur à l’alimentation électrique et à la carte mère. NIGHTFALL U3 ... -
Page 11: Installation D'une Unité Optique
Les disques durs supplémentaires doivent être installés dans les baies de montage pour unités de 5,25" sur l’avant du boîtier, et cela en utilisant les supports de montage Vibe-Fixer de SHARKOON. Si vous avez l’intention de déplacer le boîtier, nous vous recommandons de fixer les disques durs installés (en plus) (fig. - Page 12 (en plus) : fig. 14 (Vis pour le montage des unités de 5,25") 6. Connectez l’unité optique à l’alimentation électrique et à la carte mère. (Remettez le cache avant en place sur le boîtier.) NIGHTFALL U3 ...
-
Page 13: Installation D'une Unité De 3,5
4. Faites glisser l'unité de 3,5" avec les rails de montage installés dans la baie pour unité du boîtier (fig. 18) et vissez-la des deux côtés à la baie pour unité (fig. 19). fig. 18 fig. 19 NIGHTFALL U3 ... -
Page 14: Installation D'une Carte D'extension
6. Vissez le cache de 5,25" avec ouverture de 3,5" sur le panneau avant (fig. 20) et remettez-le sur le boîtier. (Cache de 5,25" avec ouverture de 3,5") fig. 20 9. Installation d’une carte d’extension 1. Enlevez la vis de fixation du cache d’emplacement et sortez le cache (fig. 21). fig. 21 NIGHTFALL U3 ... -
Page 15: Le Ventilateur Pré-Installé
11. Installation de ventilateurs supplémentaires / flux d’air optimisé 1. Placez le ventilateur contre le support voulu à partir de l’intérieur (p.ex. dans le panneau supérieur / fig. 23). fig. 23 NIGHTFALL U3 ... - Page 16 Lorsque vous installez les ventilateurs, assurez-vous que de l’air (froid) est aspiré à partir de l’avant/du bas du boîtier et rejeté par l’arrière/le haut du boîtier. Les composants du PC qui émettent le plus de chaleur doivent être placés directement dans le flux d’air. NIGHTFALL U3 ...
- Page 17 Avertissement : En raison de notre politique d'amélioration continue des produits chez SHARKOON, la conception et les spécifications sont sujettes à modifications sans préavis. Les spécifications des produits peuvent varier selon les pays. Tous droits réservés, en particulier (même pour les extraits) pour la traduction, la réimpression, la reproduction par copie ou autres moyens techniques.
