Exemple 2:
Prenons le message suivant comme exemple :
Supposons que le temps restant pour la cuisson soit disponible dans le DM 100 et que le statut de la porte
soit donné par le bit: 001.00
Pour paramétrer ce texte, il faut procéder comme suit,
Mettre le nombre 200 dans le DM 20. Cela signifie que le début du texte commencera à partir du DM 200.
Réservez les DM 204 jusqu'au DM 207 pour les textes: FERMEE et OUVERTE. Dans votre programme API, vous
utiliserez les commandes MOVE ou XFER pour envoyer le mot sélectionné. Ces commandes seront activées en
fonction du bit 001.00
De la même manière, vous allez rentrer le mot TEMPS et réserver les DM 213 et 214 pour afficher le temps restant
(ce temps est disponible dans le DM 100). Pour afficher ce temps, il nous faut choisir un DM directement disponible
(DM 00 jusqu'au DM 11). Arbitrairement, nous choisirons pour cet exemple le DM 03.
A partir du DM 213, vous allez rentrer: 0303 2E03.
% Le 03 du DM 214 est le digit de poids faible du DM 03
%##2E signifie la virgule (,) en ASCII
% Le 0303 du DM 213 sont les deux digits centraux du DM 03
Note: Dans cet exemple, nous n'utilisons pas le digit de poids fort du DM 03.
Il suffit de renter 7320 dans le DM 215 pour obtenir le"s" de seconde.
Sous SYSWIN, vous pourrez procéder comme suit :

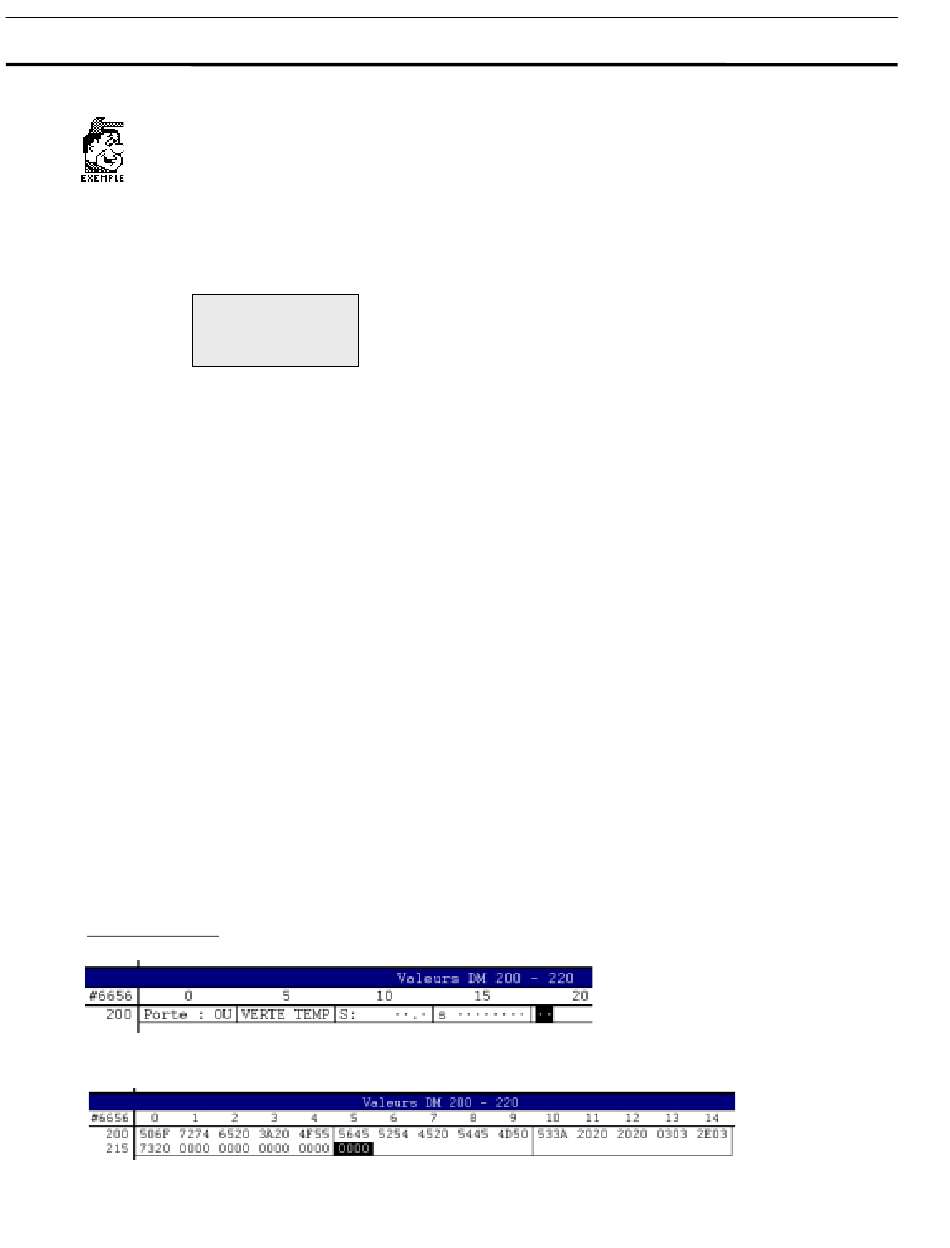

Paramétrage ASCII :
Paramétrage Hexa:
OMRON – France
Afficher un message, modifier un texte en fonction
d'une séquence et afficher une variable numérique.
Porte: FERMEE
TEMPS : 13.6s
