BEA 4SAFE OFF SW Manuel D'utilisation

A CONSERVER POUR RÉFÉRENCE ULTÉRIEURE
PRÉVU POUR IMPRESSION EN COULEUR

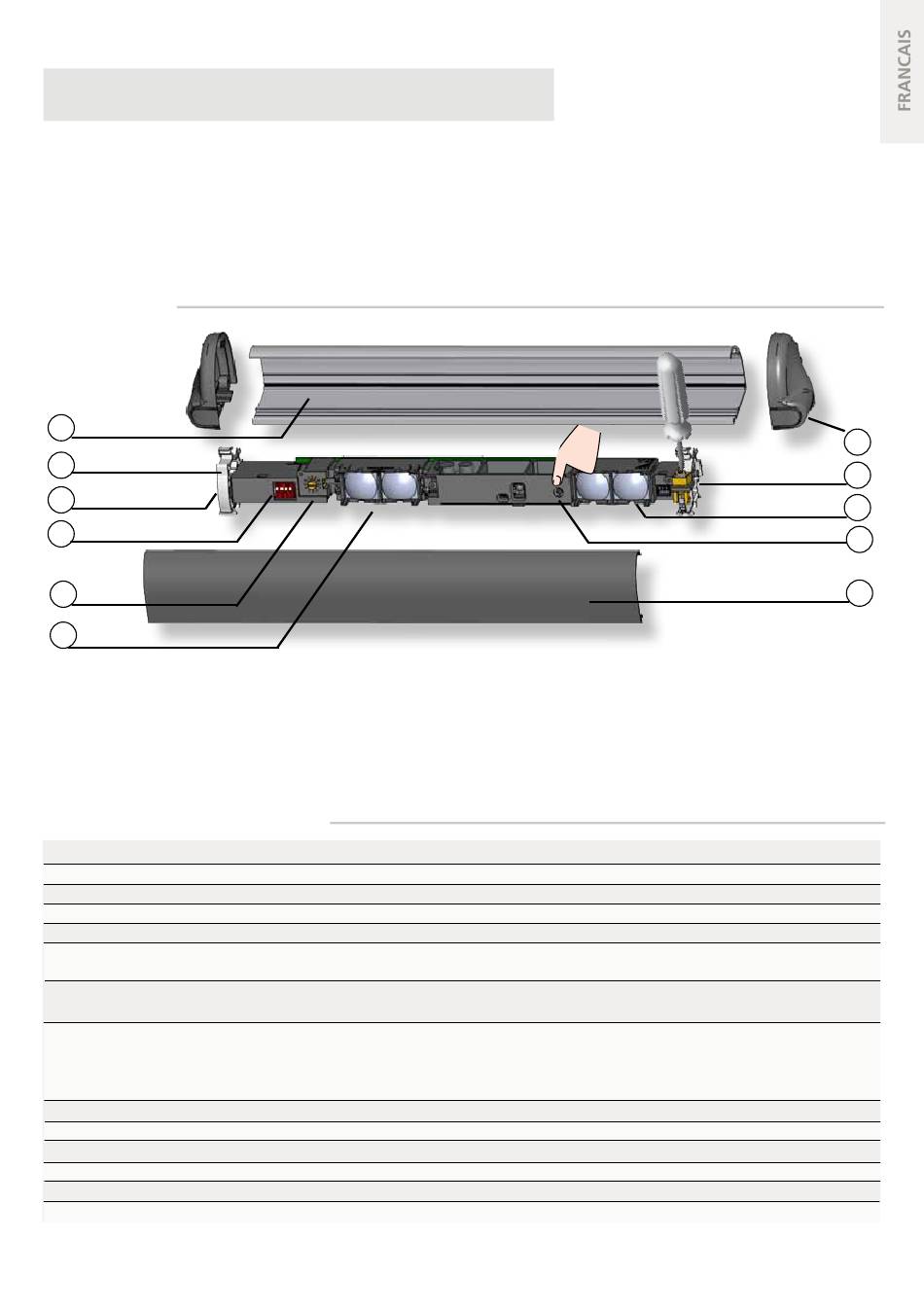

DESCRIPTION
1
2
3
4
5
6
SPECIFICATIONS TECHNIQUES
Technologie :
Champ d'émission :
Hauteur de montage :
Temps de réponse :
Temps de présence max:
Alimentation :
Consommation de courant max. :
Sorties :
Tension max. aux contacts :
Courant max. aux contacts :
Pouvoir de coupure max. :
Nombre max. de modules:
Réflectivité:
Degré de protection:
Gamme de température :
Durée de vie estimée :
Conformité aux normes:
1. profilé
2. clip de support
3. connecteur principal
4. DIP-switch
5. vis de calibrage
6. récepteur
infrarouge actif avec suppression de l'arrière-plan
400 mm (L) x 70 mm (P) (4 spots à 2 m de hauteur de montage)
1,3 m à 3,5 m
64 ms (typ)
infini
12 V - 24 V AC +/-10% ; 12 V - 30 V DC -5%/+10%
(l'appareil doit uniquement fonctionner sur basse tension de protection (SELV) avec coupure électrique sûre)
95 mA @ 24 V AC/ 70 mA @ 24 V DC; 170 mA @ 12 V AC/ 130 mA @ 12 V DC (MASTER)
85 mA @ 24 V AC/ 60 mA @ 24 V DC; 180 mA @ 12 V AC/ 113 mA @ 12 V DC (autres modules)
2 relais (libres de potentiel)
42 V AC/DC
1 A (résistif)
30 W (DC) / 42 VA (AC)
4 (jusque 6 si 24 V DC)
min 5% à une longueur d'ondes IR de 850 nm
IP53
-25 °C à +55 °C; 0-95% humidité relative, non condensante
20 ans
EN 61000-6-2; EN 61000-6-3; EN 50581
4SAFE OFF SW
Détecteur de sécurisation
pour portes battantes automatiques
Manuel d'utilisation pour produits à partir de la version 0500
Voir étiquette produit pour le numéro de série
7. flasque
8. clip avec vis d'ajustement angulaire
9. émetteur (TX)
10. bouton poussoir
11. face avant
Les spécifications techniques sont susceptibles de changer sans préavis.
Toutes les valeurs sont mesurées dans des conditions optimales.
7
8
9
10
11
