- Page 1 Cisco Ceiling Mic Audio Science Guide d’installation Cisco fournit également le microphone de plafond, Audio Science, pouvant être utilisé lorsque vous avez besoin d’une table sans micro. 78-100183-01 | AUGUST 2013. Copyright © 2013 Cisco Systems, Inc. Tous droits réservés.
-
Page 2: Contenu De La Boîte
6 × Vis, M6 × 10 mm 4 × Mousquetons 1 ×Clé Allen , 5 mm 1 ×Kit de nettoyage avec fiche de données (non affiché) 78-100183-01 | AUGUST 2013. Page 2 Copyright © 2013 Cisco Systems, Inc. Tous droits réservés. -
Page 3: A Prendre En Considération Avant Le Montage
Le câble de microphone fourni mesure 14,4 m. Si un câble plus long est nécessaire, un câble supplémentaire devra être commandé. 78-100183-01 | AUGUST 2013. Page 3 Copyright © 2013 Cisco Systems, Inc. Tous droits réservés. - Page 4 Lors de l’utilisation de plusieurs microphones de plafond, montez l’élément avec un espacement de 2,5 à 4,3 mètres. 78-100183-01 | AUGUST 2013. Page 4 Copyright © 2013 Cisco Systems, Inc. Tous droits réservés.
-
Page 5: Monter Le Microphone De Plafond

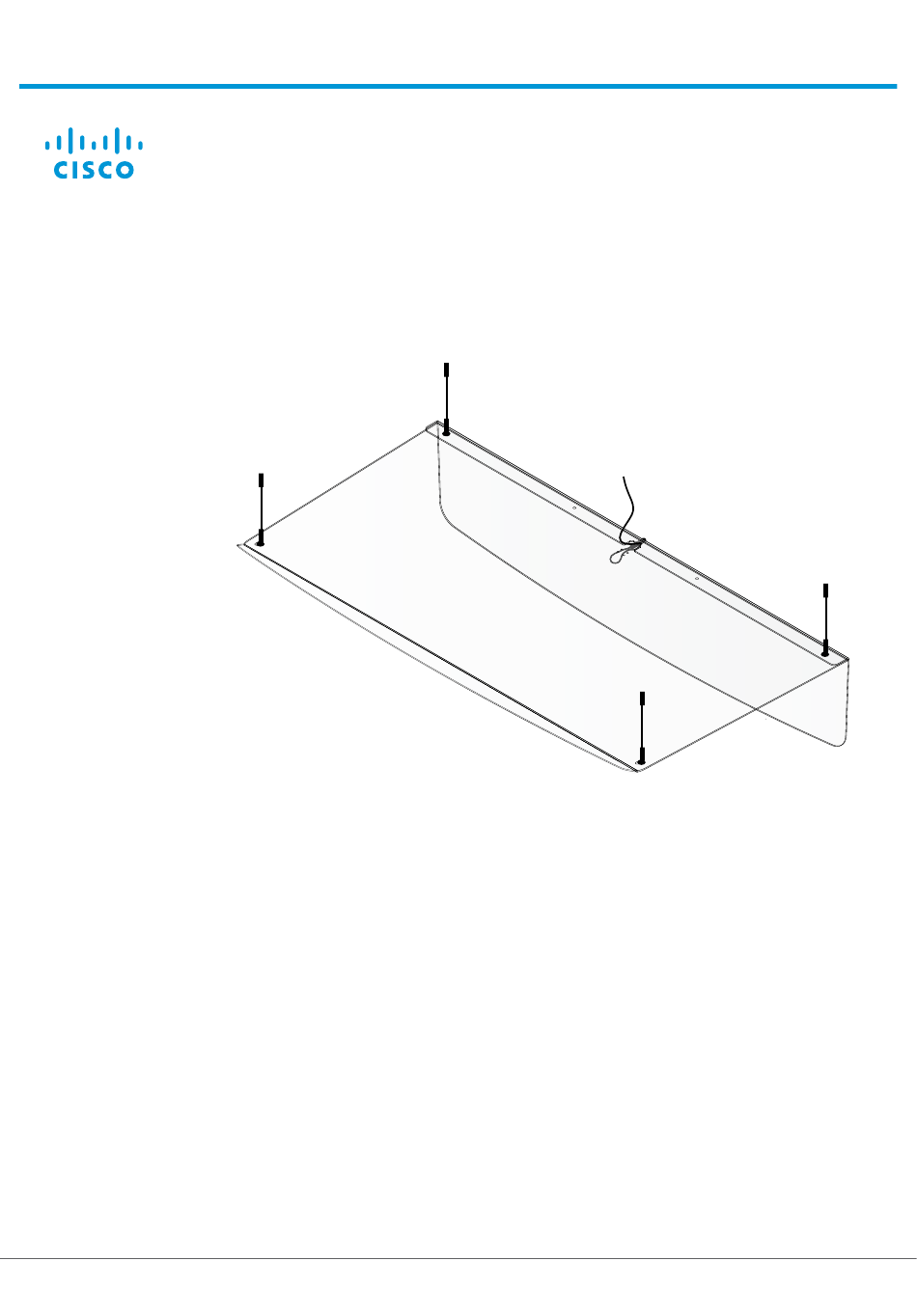

Vis (M6x10 mm) et rondelle en nylon Déflecteur arrière Déflecteur supérieur avec le revers tourné vers le haut et le microphone vers le bas. 78-100183-01 | AUGUST 2013. Page 5 Copyright © 2013 Cisco Systems, Inc. Tous droits réservés. - Page 6 Assemblez la pince pour plafond (d), la tige filetée M6 (g/h), l’écrou M6 (d) et la rondelle de blocage M6 (e), amenez la tige filetée vers le trou et fixez-la au câble de suspension. 78-100183-01 | AUGUST 2013. Page 6 Copyright © 2013 Cisco Systems, Inc. Tous droits réservés.
- Page 7 Remettez les dalles en place. • Utilisez le nettoyant (n) et un chiffon doux pour nettoyer les surfaces en plastique. • Le microphone est maintenant prêt à l’emploi. 78-100183-01 | AUGUST 2013. Page 7 Copyright © 2013 Cisco Systems, Inc. Tous droits réservés.
-
Page 8: Kit D'extension (En Option)
1 × Forets à bois, 5 mm 1 × Forets à ciment, 6 mm 4 × Ancrages à ciment, M6/40-95 A4 1 × Colle Loctite (non affiché) 78-100183-01 | AUGUST 2013. Page 8 Copyright © 2013 Cisco Systems, Inc. Tous droits réservés. -
Page 9: Autres Méthodes De Fixation Au Plafond
Utilisez les fixations à ciment M6/40-95 A4 (l) se trouvant dans le kit d’extension. Installez les fixations à l’emplacement des points de montage de Ceiling Mic Audio Science. Installez les fixation à l’emplacement de chaque point de montage du microphone. -
Page 10: Documentation Utilisateur
Cisco Ceiling Mic Audio Science Guide d’installation Documentation utilisateur Pour plus d’informations, veuillez visiter le Guide d’utilisation Cisco Ceiling Mic Audio Science sur notre site web :www.cisco.com/go/mic-docs 78-100183-01 | AUGUST 2013. Page 10 Copyright © 2013 Cisco Systems, Inc. Tous droits réservés. - Page 11 Cisco et le logo Cisco sont des marques commerciales enregistrées ou non de Cisco Systems, Inc., et/ou de ses filiales aux États-Unis et dans d’autres pays. Pour afficher la liste des marques de commece de Cisco, visitez le site : www.cisco.
