AVANT DE COMMENCER
INSTALLATION DE LA BASE
Assurez vous que toutes les connexions de
plomberie ont été préparées avant
l'installation.
Suivre les procédures telles qu'indiquées
dans le manuel.

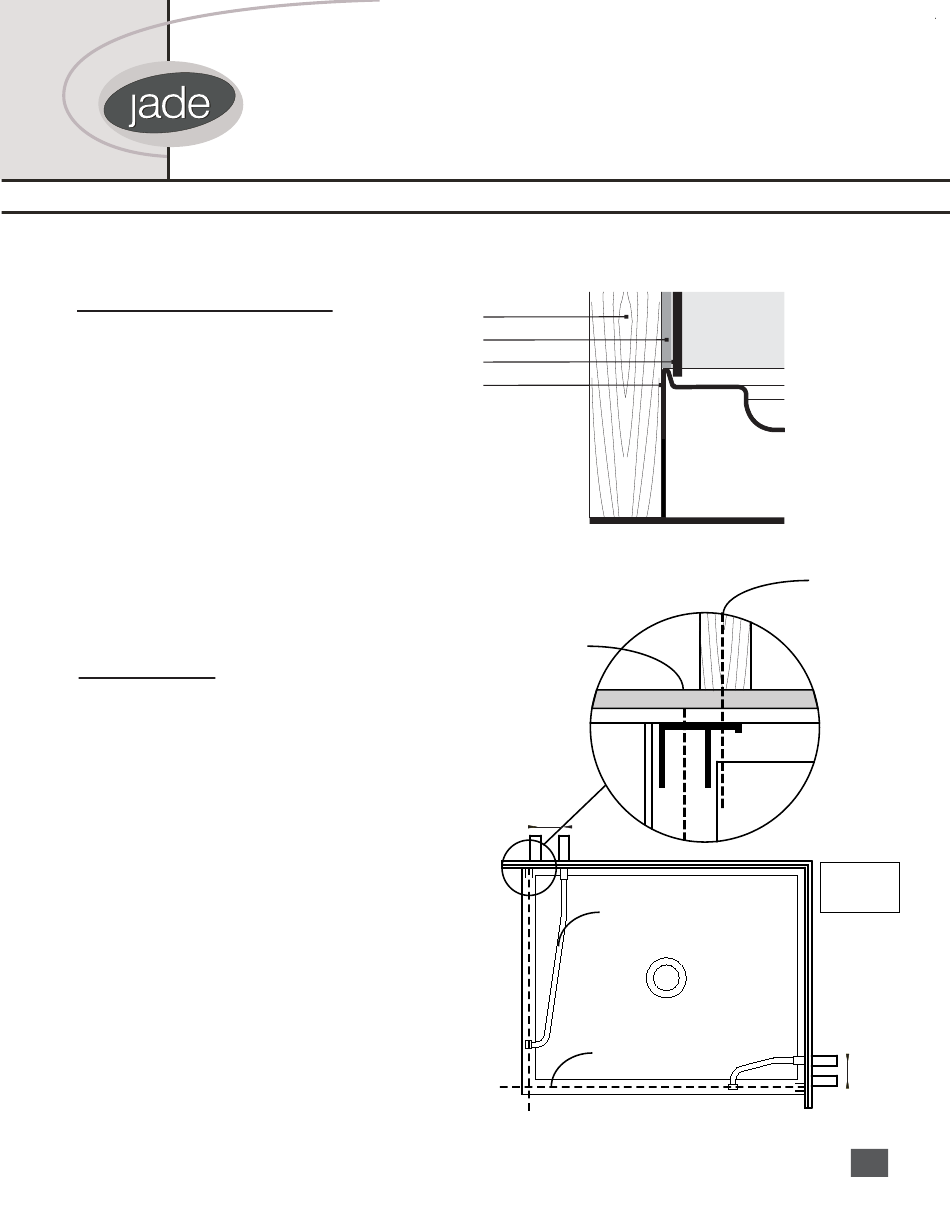

Assurez vous que la base est installée tel
qu' indiqué sur l'illustration.
STEP 1.
PREPARATION
Marquez une ligne de référence sur la base qui
sera alignée avec le profilé central du panneau de
verre. Cette ligne indiquera la position des
panneaux de verre.
Les montants en bois doivent être alignés avec
les profilés muraux en aluminium et les barres de
support.
Jade Bathrooms Products Inc.
Service à la clientèle: 866-333-0555
QUADRO
Manuel d'installation
Installation professionelle recommendée
*Montant en bois
Plaque de plâtre
Tuile
Base en acrylique
(*) montants en bois sont nécessaires comme support pour l'unité
Aligner le
panneau de
verre avec la
ligne de
réference
comme sur le
schéma
A
barre de support
ligne de référence
11900 J.J. Joubert, Suite B, Rivière des Prairies, Québec, Canada, H1E 7E7
Tel: 514-832-0555 • Fax: 514-832-0554 • www.jadebath.com
Les montants muraux
en bois doivent être
alignés avec les
profilés d'aluminium.
Assurez vous de
visser dans du bois.
A = 7-1/4´´
B = 5-1/4´´
B
2
