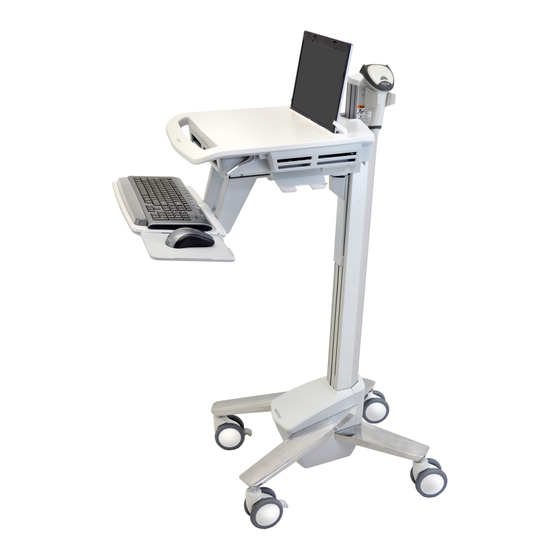

Ergotron StyleView Manuel De L'utilisateur

Masquer les pouces Voir aussi pour StyleView:

Publicité

Liens rapides

Télécharger ce manuel
StyleView LiFe Power Upgrade System
Le bloc d'alimentation accessoire StyleView est destiné à fournir une alimentation
en courant alternatif pour l'équipement informatique alimenté par courant
Ce manuel d'installation concerne seulement l'installation sur un chariot Ergotron.
Pour plus d'informations sur le système d'alimentation, reportez-vous au manuel
Pour la dernière version du Guide d'installation de l'utilisateur, visitez : www.ergotron.com.
English, Español, Français, Deutsch, Nederlands, Italiano, Svenska, 日本語, 汉语
www.ergotron.com |
USA: 1-800-888-8458
888-83-072-G-01 rev. E • 08/19
330Wh LiFe battery
alternatif.
d'exploitation fourni.
|
Europe: +31 (0)33-45 45 600
Manuel de l'utilisateur
|
|
China: 400-120-3051
Japan: japansupport@ergotron.com
Français
1 of 17

Publicité

loading

Manuels Connexes pour Ergotron StyleView

Sommaire des Matières pour Ergotron StyleView

  • Page 1 Manuel de l’utilisateur StyleView LiFe Power Upgrade System 330Wh LiFe battery Le bloc d’alimentation accessoire StyleView est destiné à fournir une alimentation en courant alternatif pour l'équipement informatique alimenté par courant alternatif. Ce manuel d’installation concerne seulement l’installation sur un chariot Ergotron.
  • Page 2 à moins que vous ne suiviez les instructions d'installation. Un positionnement trop haut/bas des composants du chariot sur la colonne montante peut créer une condition instable et provoquer des dommages matériels ou des blessures corporelles. Contacter le service client d'Ergotron pour plus d'informations sur le positionnement des composants du chariot.
  • Page 3 Sécurité ATTENTION ! ATTENTION ! N’exposez jamais la Ne déplacez pas le chariot batterie aux chocs. lorsque la batterie n’est pas Le non-respect de fi xée par le harnais. Assurez- ces instructions vous que la batterie est insérée peut entraîner à...

  • Page 4: Outillage Requis

    Composants 8-32 x 5/8" M5 x 10mm 8-32 x 3/8" Outillage requis Fixez les supports de montage au bloc d’alimentation. 8-32 x 5/8" a. Enlevez ces quatre vis du bloc d’alimentation. b. Fixez le support de la batterie au bloc d’alimentation. 8-32 x 3/8"...

  • Page 5: Options De Montage Sur Le Chariot

    Fixez le bloc d’alimentation au chariot. OPTIONS DE MONTAGE SUR LE CHARIOT CHARIOT SV40/SV41 CHARIOT AVEC DEUX CHARIOT NEO-FLEX EMPLACEMENTS, EN T, SUR Supports pour L'ARRIÈRE DU CHARIOT : batterie vendus SV31 séparément NEO-FLEX WIDEVIEW WORKFIT C Support en T à deux emplacements – vendu séparément 5 of 17 888-83-072-G-01 rev.
  • Page 6 SV40/SV41 180˚ M5 x 10mm 32" (813 mm) 6 of 17 888-83-072-G-01 rev. E • 08/19...
  • Page 7 SV40/SV41 Retirez le couvercle du bloc d’alimentation et branchez le câble de la batterie. Ouvrez le plan de travail. Fixez le voyant d’état de la charge au plan de travail, tel qu'indiqué en fonction de la confi guration. 7 of 17 888-83-072-G-01 rev.
  • Page 8 SV40/SV41 Faites passer le fi l du voyant d’état de la charge à travers le fond du boîtier et branchez-le au bloc d’alimentation. Laissez suffi samment de mou dans le cordon pour permettre au mouvement de haut en bas de se faire sur toute la hauteur.
  • Page 9 SV40/SV41 Refermez le plan de travail. 43" (1092 mm) 9 of 17 888-83-072-G-01 rev. E • 08/19...

  • Page 10: Fin De L'installation

    SV40/SV41 Fixez le cordon d’alimentation enroulé au bloc d’alimentation et accrochez le cordon sur la poignée arrière. Branchez le cordon enroulé dans une prise murale pour charger la batterie. FIXATION/ENLÈVEMENT DES BATTERIES Retrait de la batterie FIN DE L'INSTALLATION 10 of 17 888-83-072-G-01 rev.
  • Page 11 CHARIOTS AVEC DEUX EMPLACEMENTS, EN T, SUR L'ARRIÈRE DU CHARIOT : SV31 NEO-FLEX WIDEVIEW WORKFIT C ATTENTION : RISQUE DE CHUTE N’installez PAS de façon décentrée. d’un côté ou de l’autre à l’arrière du chariot). Cela crée une situation instable et peut entraîner des blessures ou endommager l'équipement.
  • Page 12 CHARIOTS AVEC DEUX EMPLACEMENTS, EN T, SUR L'ARRIÈRE DU CHARIOT : Retirez le couvercle du bloc d’alimentation et branchez le câble de la batterie. Fixez le voyant d’état de la charge à la surface de travail, puis faites passer son fi l au fond du boîtier et branchez-le sur le bloc d’alimentation.
  • Page 13 CHARIOTS AVEC DEUX EMPLACEMENTS, EN T, SUR L'ARRIÈRE DU CHARIOT : Fixez la prise multiple. La prise multiple doit être utilisée pour y brancher votre appareil. Laissez suffi samment de mou dans le cordon pour permettre au mouvement de haut en bas de se faire sur toute la hauteur.
  • Page 14 NEO-FLEX NEO-FLEX Supports pour batterie vendus séparément Suivez les instructions fournies avec les supports de montage. 32" (813 mm) Fixez le bloc d’alimentation aux supports de montage. 15.25" (387 mm) Retirez le couvercle du bloc d’alimentation et branchez le câble de la batterie. 14 of 17 888-83-072-G-01 rev.
  • Page 15 NEO-FLEX Fixez le voyant d’état de la charge à la surface de travail, puis faites passer son fi l au fond du boîtier et branchez-le sur le bloc d’alimentation. Laissez suffi samment de mou dans le cordon pour permettre au mouvement de haut en bas de se faire sur toute la hauteur.
  • Page 16 NEO-FLEX Fixez le cordon enroulé. Branchez le cordon enroulé dans une prise murale pour charger la batterie. FIXATION/ENLÈVEMENT DES BATTERIES Retrait de la batterie FIN DE L'INSTALLATION 16 of 17 888-83-072-G-01 rev. E • 08/19...
  • Page 17 Pour la garantie, visitez: www.ergotron.com/warranty Pour le service client, visitez: www.ergotron.com Pour les numéros de téléphone du service client local, visitez : http://contact.ergotron.com REMARQUE : Lorsque vous contactez le service à la clientèle, veuillez donner le numéro de série. www.ergotron.com |...
