SMA Solar Technology AG 1 Remarques concernant ces instructions d'installation 1.1 Champ d'application Ces instructions d'installation décrivent le montage et le raccordement du Power Modul à partir de la version du matériel Q 3. 1.2 Symboles utilisés Dans ce document sont utilisés les types de consignes de sécurité suivants ainsi que des remarques générales :... -
Page 5: Sécurité
Le montage du Power Modul n'est pas possible en cas d'utilisation de la communication RS485. Le Power Modul est installé sur le port destiné aux modules. Le port ne peut être occupé que par un seul module. Si le module de communication RS485 (DM-485CB-10) est déjà... -
Page 6: Consignes De Sécurité
Sécurité SMA Solar Technology AG 2.2 Consignes de sécurité DANGER ! Ouvrir l'onduleur peut entraîner la mort par choc électrique. • Tous les travaux sur l'onduleur ne doivent être effectués que par un électricien spécialisé qualifié. • Déconnectez l'onduleur côté AC et côté DC de la manière décrite dans les instructions d'installation de celui-ci. -
Page 7: Déballage

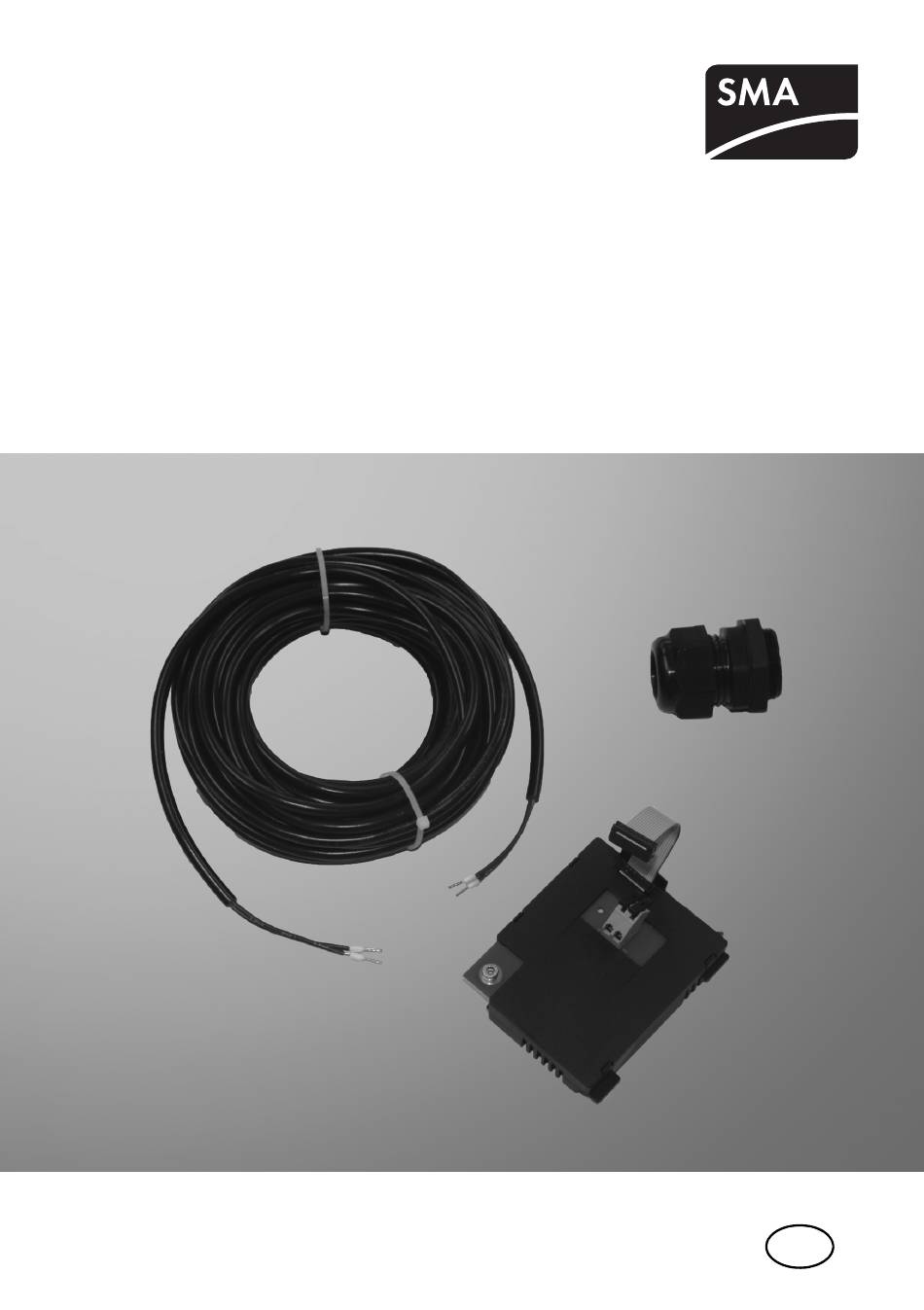

SMA Solar Technology AG Déballage 3 Déballage 3.1 Contenu de la livraison Position Nombre Désignation Power Modul (DM-POWER.BG1) Presse-étoupe M32 Câble électrique pré-confectionné de 10 m. Le câble électrique est adapté pour une utilisation en intérieur ou en extérieur. Le câble électrique n'est pas adapté pour une pose directe dans le sol. -
Page 8: Raccordement Électrique
• Nombre de fils et section : 2 x 0,5 mm minimum, 2 x 2,5 mm maximum • Résistant aux rayons UV (uniquement en cas de pose à l'extérieur) • Le câble reliant le Power Modul au consommateur ne doit pas excéder une longueur de 10 m. PModul-IFR094510 Instructions d’installation... -
Page 9: Préparation Du Nouveau Câble
Le montage du Power Modul n'est pas possible en cas d'utilisation de la communication RS485. Le Power Modul est installé sur le port destiné aux modules. Le port ne peut être occupé que par un seul module. Si le module de communication RS485 (DM-485CB-10) est déjà... - Page 10 Raccordement électrique SMA Solar Technology AG 3. Retirez le plot de remplissage de la gauche du deuxième presse-étoupe. 4. Desserrez le contre-écrou du presse-étoupe livré. 5. Insérez le presse-étoupe dans le passage du boîtier de l'onduleur et fixez-le fermement de l'intérieur au boîtier à...
- Page 11 SMA Solar Technology AG Raccordement électrique 6. Dévissez l'écrou du presse-étoupe sur l'onduleur. 7. Retirez le joint du presse-étoupe. 8. Ouvrez les bornes à ressort du Power Modul. Instructions d’installation PModul-IFR094510...
- Page 12 Raccordement électrique SMA Solar Technology AG 9. Insérez le Power Modul comme décrit dans la figure et faites glisser le câble plat vers le haut derrière l'écran. 10. Relevez l'écran vers le bas. 11. Retenez l'écran et pressez le câble plat sur la barrette de raccordement jusqu'à ce que les bornes latérales entourent le connecteur de manière tangible.
- Page 13 SMA Solar Technology AG Raccordement électrique 13. Vissez le Power Modul avec la vis. 14. Retirez un des plots de remplissage. 15. Insérez le câble dans l'écrou et le joint. 16. Faites passer l'extrémité du câble dans l'onduleur par le presse-étoupe.
- Page 14 25. Raccordez l'autre extrémité du câble au consommateur en suivant les indications données dans les instructions d'installation de ce dernier. 26. Mettez l'onduleur en service comme indiqué dans les instructions d'installation de celui-ci. ☑ Le Power Modul est installé. PModul-IFR094510 Instructions d’installation...
-
Page 15: Mise Hors Service
4. Dévissez l'écrou du presse-étoupe. 5. Desserrez la vis du Power Modul jusqu'à ce que vous puissiez enlever celui-ci. Enlevez le Power Modul. 6. Ouvrez les bornes à ressort du connecteur sur le Power Modul et enlevez tous les fils. -
Page 16: Caractéristiques Techniques
SMA Solar Technology AG 10. Fermez le passage du boîtier avec un plot de remplissage pour les passages du boîtier. 11. Fermez l'onduleur en suivant les indications données dans les instructions d'installation de celui- ☑ Le Power Modul est démonté. 6 Caractéristiques techniques Raccords Onduleur Câbles plats... -
