20

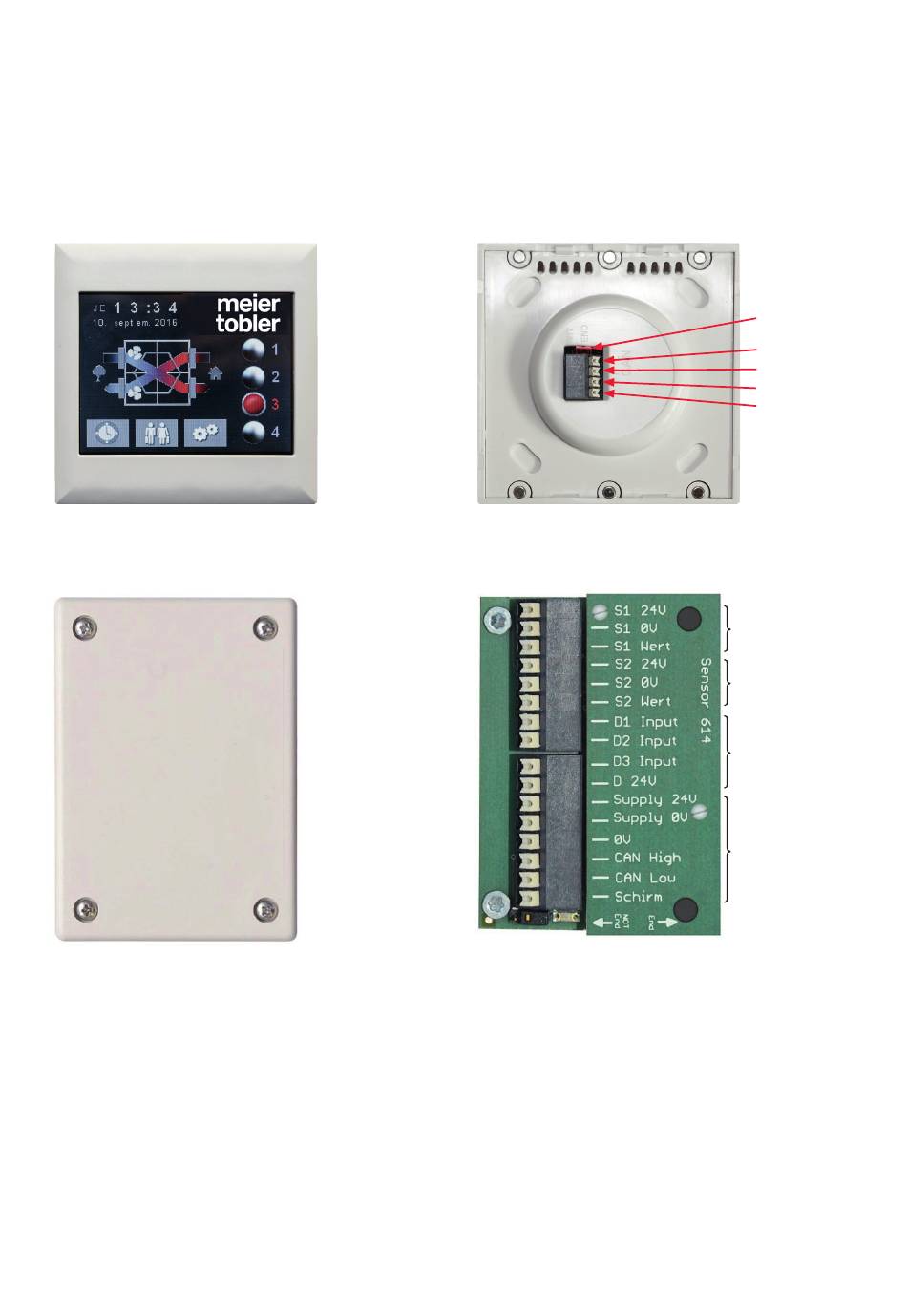

5. Raccordements électriques
5.2 Panneau de commande tactile
Avant
5.3 Module d'extension
Fermé
Légende
Capteur A
S1
S1
S1
Capteur B
S2
S2
S2
Hotte d'aspiration
D1
D2
D3
D
CAN-Bus
Supply
Supply
0V
CAN
CAN
Blindage
24V
Tension d'alimentation capteur additionnel 1
0V
Position de base capteur additionnel 1
Wert
Signal de mesure capteur additionnel 1
24V
Tension d'alimentation capteur additionnel 2
0V
Position de base capteur additionnel 2
Wert
Signal de mesure capteur additionnel 2
Input
Entrée digitale hotte d'aspiration, niveau 5
Input
Entrée digitale hotte d'aspiration, niveau 6
Input
Entrée digitale hotte d'aspiration, niveau 7
24V
Tension de commande, entrée commutateur de vitesse
24V
Alimentation panneau
0V -
Position de base (réserve)
Panneau position de base
High
Connexion Bus H
Low
Connexion Bus L
Point de serrage
Arrière
Ouvert
(blanc)
(bleu)
(violet)
(turquoise)
(sans mise à terre !)
Cavalier
(lancement Bus)
CAN-Bus L (turquoise)
Can-Bus H (violet)
0V - (bleu)
24V + (blanc)
Capteur A
Capteur B
Hotte d'aspiration
CAN-Bus / alimentation
17
