SunStat Pro 500670 Manuel Du Propriétaire

SunStat Pro
Thermostat programmable
Modèle 500670
Manuel du propriétaire
Votre nouveau thermostat SunStat Pro
système de réchauffage de plancher résistif de plancher de 120 V c.a. ou 240 V c.a.
Veuillez suivre ce manuel pour l'installation complète et le mode d'emploi. Si vous avez des
questions ou des commentaires, appelez le support technique au 1-888-432-8932.
ATTENTION : Assurez-vous d'être qualifié et avec le câblage de la maison. Ceci est un
appareil à tension de ligne qui pourrait provoquer une blessure grave ou des dommages
s'il est mal installé.
1. Préparation
1.
Déballez votre thermostat et assurez-vous que tout soit en bon état :
•
Thermostat
•
Capteur de plancher
•
Petit tournevis
•
Vis de montage
•
Serre-fils à connexion de câblage
S'il manque des pièces ou si certaines sont endommagées, contactez le magasin où vous
avez acheté ce thermostat. N'installez pas de pièce endommagée.
2.
Préparez les outils et les fournitures suivantes :
•Tournevis Phillips, scie-cloche
•Outil à dénuder, câble de tirage, autres outils électriques
•Boîte électrique pour thermostat :
a.
Si vous branchez aux fils de courant d'un ou deux systèmes de réchauffage de
plancher, vous pouvez utiliser une boîte simple de 9 cm (3,5 po) de profondeur.
b.
Si vous branchez aux fils de courant de trois systèmes de réchauffage de plancher,
utilisez une boîte de 10x10x5 cm (4x4x2
double) lorsque vos poteaux muraux sont encore exposés. Installez un couvercle
simple à « anneau de boue » sur la boîte avant d'installer les matériaux de cloisons
sèches.
c.
Pour plus de 3 systèmes de réchauffage de plancher ou d'autres configurations,
vous devrez peut-être installer une boîte de jonction pour brancher les fils de courant
ensemble. Utilisez ensuite le câblage résidentiel pour le branchement entre la
boîte de jonction et la boîte électrique du thermostat. Consultez les instructions
d'installation pour votre système de réchauffage du plancher pour plus d'information.
TOUJOURS
: Câbler tous les circuits comme classe 1, lampes électriques et circuits
de courant.
TOUJOURS
: Câbler tous les circuits avec un isolant de calibre 600 V minimum.
TOUJOURS
: Monter ce contrôle seulement à une boîte métallique ou non-métallique
mise à la terre.
TOUJOURS
: Utiliser les fils d'alimentation de courant convenant pour au moins 90 °C.
MISE EN GARDE
: Haute tension – couper le courant d'alimentation avant toute
réparation ou entretien.
MISE EN GARDE
: Le disjoncteur de fuite de terre dans ce contrôle ne protège pas
contre les chocs si les deux conducteurs nus se touchent en même temps.

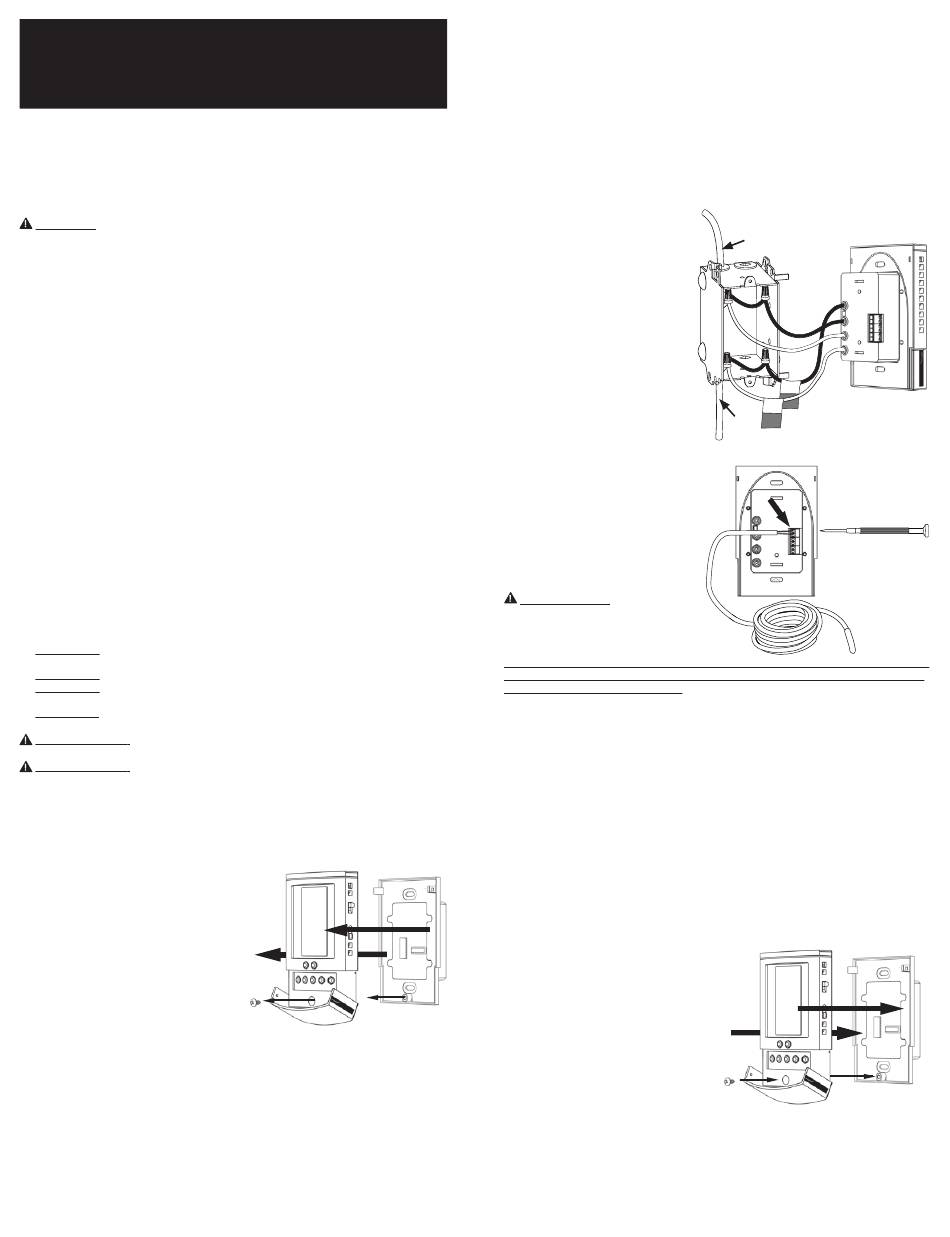

2. Installation
Retirer la face du thermostat
1.
Retirez le module avant du thermostat du
module de courant en ouvrant la porte et en
desserrant la vis.
2.
Tirez vers l'extérieur près du bas sur le
module avant et retirez. Attention de ne pas
plier ni endommager le connecteur électrique
à 14 broches ou l'arrière du module avant.
Préparer le câblage
1.
Trouvez un endroit pour votre thermostat.
Il Il convient seulement pour une utilisation
intérieure sur les murs isolés ou non. Placez-le
⁄
1
à environ 1,4 à 1,5 m (4 à 5 pieds) au-dessus
2
du sol sur un mur intérieur. Assurez-vous qu'il
soit bien ventilé et qu'il ne se trouve pas
dans un espace restreint comme un petit placard ou petite armoire. Évitez de le placer
près d'autres sources de chaleur comme un tuyau d'eau chaude, un conduit de chaleur,
un éclairage mural et un soleil direct pour aider à prévenir les effets négatifs pour le
thermostat.
2.
Coupez le courant au système de réchauffage du plancher au panneau de circuit
principal avant de tout travail électrique.
3.
Un électricien qualifié doit acheminer un circuit réservé du panneau de circuit
principal au site du thermostat.
4.
Si cela n'est pas possible, vous pouvez utiliser un autre circuit dans la pièce. Assurez-
vous qu'il y ait une capacité de charge (ampères) suffisante pour accepter l'ajout de
votre système de réchauffage de plancher et qu'il N'est PAS câblé en série avec d'autres
dispositifs, y compris d'autres disjoncteurs de fuite à la terre.
est conçu pour contrôler la tension d'un
⁄
1
po) ou plus profond (non pas une boîte
8
module
module de
avant
courant
5.
Le disjoncteur du panneau de circuit principal doit avoir 15 ampères maximum pour un
système de réchauffage de plancher pour un total de 12 A ou moins. Pour les systèmes
plus larges jusqu'à 15 ampères, utilisez un disjoncteur de 20 ampères maximum. Ne
dépassez jamais 15 ampères sur ce thermostat. Vous pouvez considérer utiliser un
disjoncteur de type défaut d'arc (AFCI) pour une protection supplémentaire.
6. Montez la boîte électrique.
7. Tirez le câblage d'alimentation de courant dans cette boîte en laissant environ 15 cm (6 po) de fil.
8. Tirez le fil du capteur de plancher et les fils de connexion de courant de votre système
de réchauffage de plancher jusqu'au mur, dans cette boîte. Reportez-vous aux instructions
d'installation pour votre système de réchauffage de plancher pour placer le bout du capteur
du plancher dans le plancher.
Remarque : Les câbles du capteur ne doivent pas passer dans le même conduit que les
câbles de tension pour éviter toute interférence possible. Si les fils de connexion du capteur
ne sont pas assez longs, ils peuvent être prolongés de 4,6 m (15 pieds) en utilisant un fil de
calibre 20 à 2 conducteurs au moins
ou jusqu'à 15 m (50 pi) en utilisant des
fils blindés.
Raccorder les fils
1.
Agencez et branchez les deux fils
marqués « LINE1 » et « LINE2 » aux fils
d'alimentation de courant en utilisant
les serre-fils fournis.
2.
Tirez délicatement les fils pour vous
assurer qu'ils soient en place, sinon un
fil pourrait se desserrer et provoquer
une défaillance.
3.
Enveloppez les serre-fils avec un
ruban isolant pour les fixer aux fils.
4.
Agencez et branchez les deux fils
marqués « LOAD1 » et « LOAD2 » aux fils
de connexion du système de réchauffage
de plancher et fixez ces fils de la même
manière.
5.
Branchez le fil de masse de la
maison au(x) fil(s) de connexion vert ou
nu de votre système de réchauffage de
plancher.
6.
Insérez les extrémités du fil du capteur
de plancher dans les bornes (1 et 2) du
« SENSOR » (« CAPTEUR ») et resserrez
les vis. Il n'y a pas de polarité, donc peu
importe l'extrémité du fil entrant dans la
borne.
MISE EN GARDE :
Avant de
continuer, assurez-vous que votre
tension d'alimentation convienne à la
tension nominale de votre système de
réchauffage de plancher.
Brancher 240 V c.a. à un système de réchauffage de plancher de 120 V c.a. provoquera une
surchauffe et endommagera le système et pourrait même endommager le contrôle, d'autre
câblage, revêtements de plancher, etc.
Contrôle à distance
1.
SSi vous désirez brancher votre thermostat à un contrôle à distance, comme à un
système domotique résidentiel, assurez-vous d'abord que le thermostat a une sortie à «
contact sec, normally open » (un interrupteur non-énergisé, comme les contacts d'un relais).
De nombreux systèmes domotiques résidentiels sont fournis avec une sortie qui ouvre ou
ferme à des heures précises.
2.
Tirez le fil à 2 conducteurs, de calibre 18 à 24, à travers le mur du dispositif à distance,
dans cette boîte électrique.
3.
Branchez les extrémités du fil dans les bornes « SETBACK » (niche) (5 et 6) et resserrez les
vis (sans polarité).
Relais SunStat
1.
Si vous désirez utiliser votre thermostat pour alimenter un(des) relais SunStat (demandez
à votre concessionnaire de vous expliquer ce moyen pratique de contrôle de systèmes plus
larges avec un seul thermostat), lisez d'abord et suivez bien les instructions des
relais SunStat.
2.
Tirez le fil à 2 conducteurs, de calibre 18
à 24, à travers le mur du relais SunStat, dans
cette boîte électrique. Ce fil peut être jusqu'à 30
m (100 pi) de longueur du thermostat au dernier
relais SunStat installé.
3.
Branchez les extrémités du fil dans les
bornes « RELOUT » (3 et 4) et resserrez les vis.
(Observez la polarité des fils en branchant au
relais SunStat.)
Monter le thermostat
1.
Repliez et pressez avec soin les fils dans la
boîte électrique. N'utilisez pas le thermostat
pour les pousser à l'intérieur car ceci pourrait
desserrer les connexions et mener à une défaillance.
2.
Fixez le module de courant du thermostat dans la boîte avec les vis de montage fournies.
3.
Alignez avec soin le module avant avec le module de courant pour éviter de plier l'une des
broches du module avant tout en enclenchant ensemble.
4.
Resserrez la vis.
5.
Mettez sous tension au panneau de circuit principal.
NOTE aux entrepreneurs : Après l'installation du thermostat, assurez-vous :
a.
de faire une configuration rapide (section 3),
de l'alimentation
de courant
1-4
au
système de
réchauffement de plancher
5
capteur
