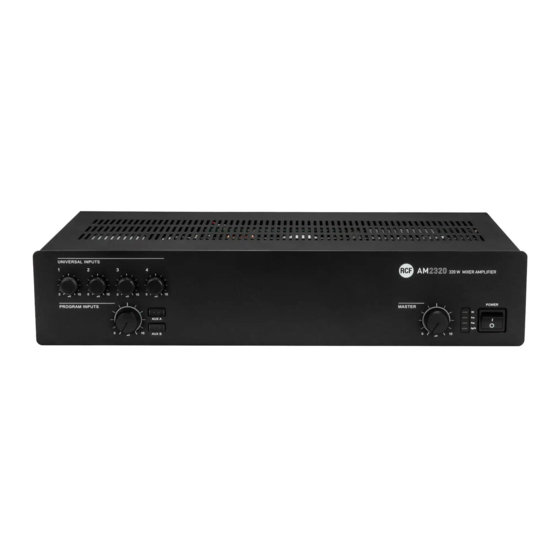

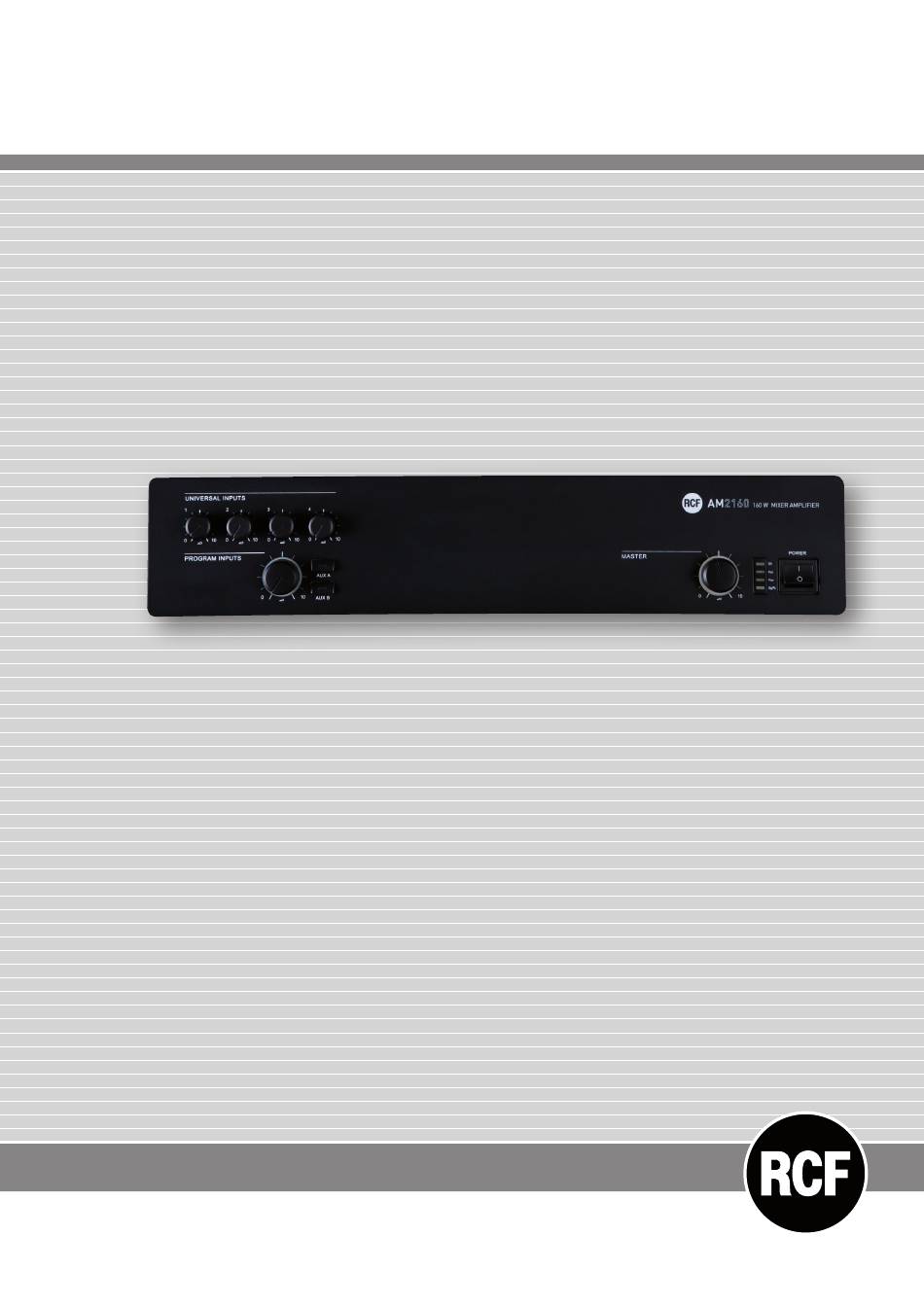

- Page 1 AM2160 AM2320 MIXER-AMPLIFIER MIXER-AMPLIFICATORE MIXEUR / AMPLIFICATEUR User manual Manuale d’uso Manuel de l’utilisateur the rules of sound...
-
Page 2: Table Des Matières
• GRUPPO DI 4 MICROINTERRUTTORI / DIP-SWITCH PER CIASCUN CANALE (DA 1 A 4) pag. 13 • INFORMAZIONI SULLA MELODIA DI PREAVVISO “CHIME” pag. 13 • BASE MICROFONICA RCF BM 3001 (NON INCLUSA) pag. 13 COLLEGAMENTO DEI DIFFUSORI ACUSTICI pag. 14 CAMBIO TENSIONE DI FUNZIONAMENTO DELL’APPARECCHIO... - Page 3 40 • GROUPE DE 4 COMMUTATEURS DIP (POUR CHAQUE CANAL 1 À 4) pag. 41 • INFORMATIONS RELATIVES AU CARILLON pag. 41 • MICROPHONE D’ANNONCE RCF BM3001 (NON FOURNI) pag. 41 CONNEXION DES ENCEINTES pag. 42 MODIFIER LE VOLTAGE DE L’ALIMENTATION pag.
-
Page 4: Avvertenze Per La Sicurezza
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all’umidità. - Page 5 Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.
-
Page 6: Pannello Frontale
RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da garantirne l’affidabilità e prestazioni elevate. DESCRIZIONE AM 2160 e AM 2320 sono mixer-amplificatori aventi 4 ingressi audio mic.-linea su connettori rimovibili (l’ingresso 1 dispone inoltre di connettore XLR) e 2 ingressi ausiliari per eventuali sorgenti sonore esterne (es. - Page 7 Il segnale presente all’ingresso AUX INPUT A è sempre riportato sull’uscita MUSIC ON HOLD (non soggetta al controllo dei pulsanti AUX A e AUX B). Pulsante AUX B con indicatore luminoso Attiva (LED acceso) / disattiva l’ingresso ausiliario AUX INPUT B verso l’amplificatore interno (ed anche l’uscita PRE OUT).
-
Page 8: Pannello Posteriore
2 ingressi relativi ai canali 2 e 3 con prese RJ 45, per il collegamento di 2 basi microfoniche RCF BM 3001 (una per ciascun ingresso). Nota: nel caso sia utilizzata una base microfonica BM 3001, è necessario attivare la modalità... - Page 9 Ingresso audio canale 1 con connettore XLR. COLLEGAMENTO BILANCIATO polo positivo – polo negativo massa COLLEGAMENTO SBILANCIATO Controllo di “presenza” (toni medi, f = 2,15 kHz) PRESENCE CONTROL comune per i canali 1, 2, 3, 4. Controlli di tono TREBLE (alti) e BASS (bassi) comuni agli ingressi AUX INPUT A e B. Ingresso audio ausiliario AUX INPUT A con doppio connettore RCA.
- Page 10 8 microinterruttori “dip-switch” PRESET per le impostazioni di priorità: MIX: l’ ingresso AUX INPUT selezionato MUSIC OFF: l’ingresso AUX INPUT rimane presente (in miscelazione) nel selezionato è tolto dal segnale inviato MIX – MUSIC OFF segnale inviato all’amplificatore durante all’amplificatore durante l’attivazione di un l’attivazione di un comando di priorità.
-
Page 11: Funzionamento
PAGING RELAY (connettore rimovibile a 3 poli): contatti di un relè interno per la segnalazione della funzione di priorità attiva. 1. contatto normalmente aperto 2. contatto comune 3. contatto normalmente chiuso Max. tensione applicabile ai contatti: 24 V; portata: 0,5 A. Uscite di potenza (max. -
Page 12: Modalità Temporanea O Bi-Stabile Della Priorità Dei Canali 2 E 3
DIP 2 DIP 3 MODO È accettato solo il comando di priorità attivato per primo in uno dei 4 canali (eventualmente anche la funzione VOX, se abilitata mediante il dip-switch nr.4). Nessun altro comando di priorità sarà … I/LCK INTERBLOCCATO accettato fino a quando non sarà... -
Page 13: Gruppo Di 4 Microinterruttori / Dip-Switch Per Ciascun Canale (Da 1 A 4)
I canali 2 e 3 hanno ciascuno un ingresso con connettore RJ 45, al quale è possibile collegare una sola base microfonica RCF BM 3001 (nota: in tal caso è necessario attivare il modo “-20 dBu + PHANTOM” tramite i “dip-switch” nr.3 e 4; vedere il punto 10). -
Page 14: Collegamento Dei Diffusori Acustici
COLLEGAMENTO DEI DIFFUSORI ACUSTICI Utilizzare una sola uscita tra le 3 disponibili: 100 V, 70 V, 4 Ω. USCITE A TENSIONE COSTANTE 70 / 100 V • Ogni diffusore deve avere 100 V POWER OUTPUT un trasformatore di linea con 100V tensione d’ingresso uguale a quella della linea (70 / 100 V). -
Page 15: Cambio Tensione Di Funzionamento Dell'apparecchio
CAMBIO TENSIONE DI FUNZIONAMENTO DELL’APPARECCHIO IMPORTANTE: La presente sezione del manuale riguarda il solo personale qualificato. Le seguenti operazioni NON devono essere effettuate direttamente dall’utente. Togliere la tensione dall’apparecchio (staccando il cavo d’alimentazione dalla presa di rete). Rimuovere il coperchio superiore dell’apparecchio. FOTO 1 Individuare il connettore per il cambio di tensione 230 /... -
Page 16: Dati Tecnici
DATI TECNICI AMPLIFICATORE Potenza d’uscita (RMS) 160 W (AM 2160); 320 W (AM 2320) Risposta in frequenza 50 Hz ÷ 13,5 kHz RAPPORTO SEGNALE/RUMORE - Canali 1 ÷ 4 60 dB - Aux 80 dB Distorsione (a 1 kHz, potenza nom.) <... -
Page 17: Safety Precautions
• CHANNEL 2 - 3 ‘PUSH’ / ‘TOGGLE’ PRIORITY MODE page 26 • 4 DIP-SWITCH GROUP (PER EACH CHANNEL 1÷4) page 26 • INFORMATION ABOUT THE CHIME page 27 • RCF BM 3001 PAGING MICROPHONE (NOT INCLUDED) page 27 LOUDSPEAKER CONNECTION page 28 POWER SUPPLY VOLTAGE CHANGE page 29... -
Page 18: Important
The manual is to be considered an integral part of this product and must accompany it when it changes ownership as a reference for correct installation and use as well as for the safety precautions. RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. -
Page 19: Operating Precautions
(screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers. -
Page 20: Description
All inputs 1, 2, 3 and 4 can access the priority through an external command (connected to the removable connector). Inputs 2 and 3 also have an RJ 45 socket for quick connection of an RCF BM 3001 paging microphone (through CAT5 cable). - Page 21 The AUX INPUT A signal is always sent to the MUSIC ON HOLD output (that is not affected by the AUX A and AUX B buttons). AUX B button (with LED) It turns on (LED is lit) / off the AUX INPUT B to the internal amplifier (and PRE OUT). If activated, the AUX INPUT A signal will not be sent to the internal amplifier (the AUX A button LED will turn off).
-
Page 22: Rear Panel
REAR PANEL 2 RJ 45 sockets (channels 2 and 3) to connect an RCF BM 3001 paging microphone per socket. Note: when a BM 3001 paging microphone is connected, it is necessary to set the dip-switches 3 and 4 of the relevant channel to the -20 dBu + PHANTOM mode (see 10 below). - Page 23 Channel no.1 XLR input BALANCED CONNECTION – cold ground UNBALANCED CONNECTION PRESENCE CONTROL (f = 2.15 kHz) common for all the channels 1, 2, 3, 4. AUX INPUT (A & B) TREBLE and BASS controls. AUX INPUT A with dual RCA connector. The two channels of the stereo source connected to the AUX INPUT A are summed internally (to get a mono signal);...
- Page 24 8 dip-switches PRESET to set the priority options: MIX: the selected AUX INPUT is always MUSIC OFF: the selected AUX INPUT is MIX – MUSIC OFF present in the (mixed) signal sent to the not sent to the amplifier during a priority amplifier, even during a priority command.
-
Page 25: Operation
PAGING RELAY contacts (3 pin removable connector). The internal relays switches when a priority command is present. 1. normally open 2. common 3. normally closed Max. voltage on contacts: 24 V; max. current: 0.5 A Amplifier output (AM 2160: max. 160 W; AM 2320: max. 320 W) to loudspeakers (100 / 70 V constant voltage line –... - Page 26 DIP 2 DIP 3 MODE Only the first priority command of channels 1÷4 (and also channel 1 VOX, if enabled through the dip-switch no.4) is accepted. Any other priority command will not be accepted until the previous … I/LCK INTERLOCKED is removed.
- Page 27 When the chime is playing (a few seconds), the selected aux input is not sent to the amplifier. RCF BM 3001 PAGING MICROPHONE (NOT INCLUDED) Channels 2 and 3 have an input with RJ 45 socket, to which a BM 3001 paging microphone can be connected (note: it is necessary to set the dip-switches no.3 and no.4 to the ‘-20 dBu + PHANTOM’...
-
Page 28: Loudspeaker Connection
LOUDSPEAKER CONNECTION Use 1 output only, DO NOT MIX 100 / 70 V and 4 Ω CONNECTIONS! 70 / 100 V CONSTANT VOLTAGE OUTPUTS • Each loudspeaker shall have a line transformer with the input 100 V POWER OUTPUT voltage equal to the line voltage 100V (70 / 100 V). -
Page 29: Power Supply Voltage Change
POWER SUPPLY VOLTAGE CHANGE IMPORTANT: This manual section is for qualified personnel only. The following instructions are to be ignored by the user. Make sure the device is not connected to the mains (unplug the power supply cable). Remove the lid. PICTURE 1 The voltage change connector is highlighted by... -
Page 30: Specifications
SPECIFICATIONS AMPLIFIER 160 W (AM 2160), 320 W (AM 2320) Output (RMS) power 50 Hz ÷ 13.5 kHz Frequency response SIGNAL / NOISE RATIO 60 dB - Channels 1 ÷ 4 80 dB - Aux < 0.3 % Distortion (at 1 kHz, nominal power) AUX INPUT TONE CONTROLS ±... -
Page 31: Example Of Connection
EXAMPLE OF CONNECTION BM 3001 BM 3001 CD/DVD CD/DVD... -
Page 32: Consignes De Sécurité
RCF. c. Les parties métalliques du produit sont reliées à la terre par l’intermédiaire du cordon secteur. -
Page 33: Précautions D'utilisation
Pour prévenir tout risque de chute, n’empilez pas plusieurs exemplaires de ce produit sauf si cela est spécifié dans le manuel d’utilisation. 9. RCF S.p.A. recommande fortement de faire installer ce produit par du personnel professionnel qualifié (ou par une société spécialisée) qui pourra garantir que l’installation est correcte et la certifier conforme à... -
Page 34: Face Avant
RCF S.p.A. vous remercie d’avoir choisi ce produit conçu pour garantir une fiabilité et des performances irréprochables. DESCRIPTION Les caractéristiques des deux modèles sont identiques à l’exception de la puissance nominale : l’AM 2160 est équipé d’un amplificateur de 160 watts tandis que l’AM 2320 possède un étage d’amplification de 320 watts. - Page 35 Le signal de l’entrée AUX INPUT A est toujours routé vers la sortie MUSIC ON HOLD (indépendante des boutons AUX A et AUX B). Bouton AUX B (avec LED) Il active (LED allumée) / désactive l’entrée auxiliaire AUX INPUT B dans l’amplificateur interne (et PRE OUT).
-
Page 36: Panneau Arrière
PANNEAU ARRIÈRE Deux ports RJ 45 (canaux 2 et 3) pour la connexion d’un microphone d’annonce RCF BM3001 à chaque port. Note : lorsqu’un microphone d’annonce BM3001 est connecté, les sélecteurs DIP 3 et 4 du canal correspondant doivent être en mode « -20 dBu + ALIMENTATION FANTÔME » (voir 10). - Page 37 Entrée XLR du canal 1 CONNEXION SYMÉTRIQUE Point chaud – Point froid Masse CONNEXION ASYMÉTRIQUE Réglage PRESENCE CONTROL (f = 2,15 kHz) commun aux canaux 1, 2, 3 et 4. Réglages d’aigu (TREBLE) et de grave (BASS) des entrées AUX INPUT A et B. Entrée auxiliaire AUX INPUT A avec deux connecteurs RCA.
- Page 38 Groupe PRESET de 8 commutateurs DIP pour fixer les options de priorité : MIX : l’entrée AUX INPUT sélectionnée est MUSIC OFF : l’entrée AUX INPUT toujours présente dans le signal envoyé sélectionnée n’est pas envoyée à MIX – MUSIC OFF à l’amplificateur, même pendant un ordre l’amplificateur pendant un ordre prioritaire.
-
Page 39: Fonctionnement
Contacts du relais d’annonce PAGING RELAY (connecteur amovible 3 broches). Les relais internes commutent lorsqu’un ordre prioritaire est présent. 1. normalement ouvert 2. commun 3. normalement fermé Voltage max. sur les contacts : 24 V ; intensité max. du courant : 0,5 A Sortie de l’amplificateur (AM 2160 : 160 watts max. ; AM 2320 : 320 watts max.) vers les enceintes (ligne à... -
Page 40: Groupe De 4 Commutateurs Dip (Pour Chaque Canal 1 À 4)
DIP 2 DIP 3 MODE Seul le premier ordre prioritaire des canaux 1 à 4 (et également la fonction VOX du canal 1 si elle a été activée avec le commutateur DIP n°4) est accepté. Aucun autre ordre prioritaire ne sera accepté tant que le précédent INTER- …... -
Page 41: Informations Relatives Au Carillon
Lorsque le carillon est joué (quelques secondes), l’entrée auxiliaire sélectionnée est supprimée du signal qui alimente l’amplificateur. MICROPHONE D’ANNONCE RCF BM3001 (NON FOURNI) Les canaux 2 et 3 possèdent une entrée sur port RJ 45 auquel on peut connecter un microphone d’annonce BM3001 (note : il faut placer les commutateurs DIP 3 et 4 en mode « -20 dBu + ALIMENTATION FANTÔME », voir 10, second tableau). -
Page 42: Connexion Des Enceintes
CONNEXION DES ENCEINTES Utilisez une seule sortie – NE MÉLANGEZ PAS LES CONNEXIONS 100 / 70 V et 4 Ω ! SORTIES 70 / 100 V À VOLTAGE CONSTANT • Chaque enceinte doit posséder un transformateur 100 V POWER OUTPUT ligne avec un voltage d’entrée 100V égal au voltage de la ligne (100 ou 70 V). -
Page 43: Modifier Le Voltage De L'alimentation
MODIFIER LE VOLTAGE DE L’ALIMENTATION IMPORTANT : cette section du manuel s’adresse exclusivement à du personnel qualifié. Les instructions suivantes doivent être ignorées par l’utilisateur du produit. Assurez-vous que l’appareil n’est pas branché au secteur (débranchez le cordon secteur). Retirez le capot de l’appareil. IMAGE 1 Le connecteur permettant de modifier le voltage est... - Page 44 SPÉCIFICATIONS AMPLIFICATEUR 160 W (AM 2160), 320 W (AM 2320) Puissance de sortie (RMS) 50 Hz ÷ 13.5 kHz Réponse en fréquence RAPPORT SIGNAL/BRUIT 60 dB - Canaux 1 ÷ 4 80 dB - Auxiliaires < 0.3 % Distorsion (à 1 kHz, puissance nominale) ÉGALISEUR DES ENTRÉES AUX INPUT ±...
-
Page 45: Exemple De Connexion
EXEMPLE DE CONNEXION BM 3001 BM 3001 CD/DVD CD/DVD... - Page 46 Except possible errors and omissions. RCF S.p.A. reserves the right to make modifications without prior notice. Sauf erreurs et omissions éventuelles. RCF S.p.A. se réserve le droit de modifier ce document sans notification préalable. the rules of sound RCF SpA: Via Raffaello, 13 - 42010 Reggio Emilia Italy >...
