Montage de la carte extension

- Se référer à la notice kit extension régulation
(code 075311)
2.3 Raccordements électriques
Avant toute intervention, s'assurer que l'alimentation
électrique générale est coupée.
L'installation électrique doit être réalisée conformément
à la réglementation en vigueur (norme NFC 15-100 en
particulier).
Les raccordements électriques ne seront effectués
que lorsque toutes les autres opérations de montage
(fixation, assemblage, etc.) auront été réalisées.
Effectuer les raccordements suivants :
• 6 - Circulateur CC1 (Circuit mélangé).
• 7 - Vanne mélangeuse.
• 8 - Sonde de départ.
Il est nécessaire d'assurer un bon contact entre la sonde
départ et la tuyauterie. La surface de contact entre la
tuyauterie et la sonde doit être exempte de rouille et de
peinture.
• 9 - Shunt sur "M".
• 10 - Interconnexion nappe RVS / AVS.
• 11 - Alimentation carte AVS.
• 12 - Sonde d'ambiance ou centrale ambiance.
• () - Coller l'étiquette du kit à l'intérieur de la façade du
module hydraulique sur l'étiquette de câblage.
Alimentation
régulateur AVS
N
L
11
Vanne
mélangeuse
7
BK
M
BN
BU
C.C
6
Circulateur
Circuit mélangé
(CC1)
Codes couleur
BK Noir
BN Marron
BU Bleu
- 6 -
9
Shunt
M
Carte extension
AVS 55
Interconnexion
10
RVS / AVS

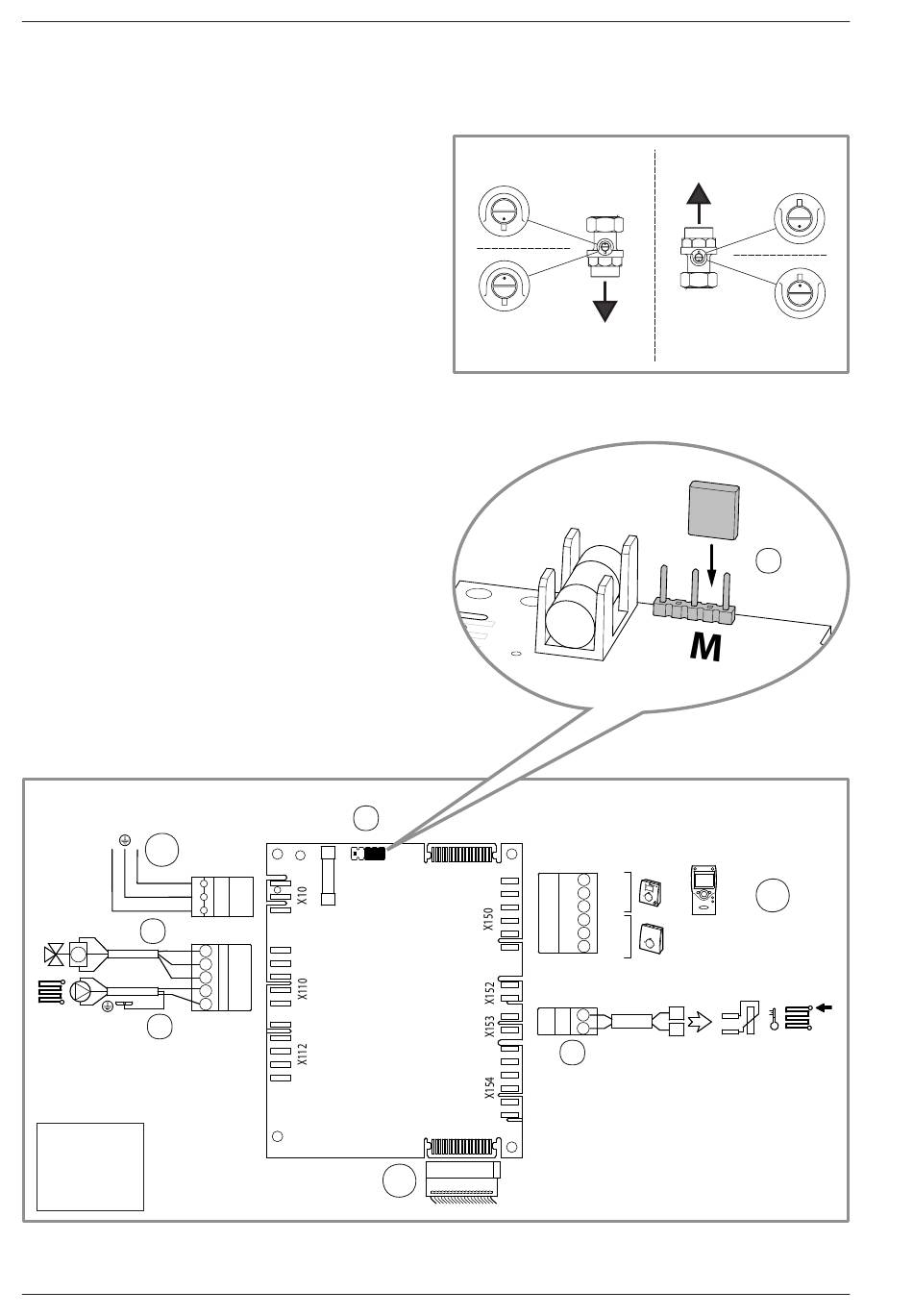

figure 5 - Raccordements électrique sur carte extension AVS 55
2.4 Vérifications et mise en service
Pour les vérifications et la mise en service,
- Se référer à la notice de la pompe à chaleur (PAC).
Clapet débrayé
(position de remplissage
ou de purge)
Clapet fermé
(position normale
de fonctionnement)
figure 6 - Clapets anti-retour
1
2
3
B1
M
B2
8
X100
Clapet fermé
(position normale
de fonctionnement)
Clapet débrayé
(position de remplissage
ou de purge)
9
12
Ou/
Or
Sonde d'ambiance
ou
centrale ambiance
Circuit mélangé (CC1)
Sonde de départ
Circuit mélangé (CC1)
Notice de montage "1454 - FR"
