Raccordement de la caméra (ou tout autre
commutateur)
L'éclairage peut être activé à distance par un contact libre de
potentiel maintenu sur l'entrée télémétrique. Utilisez le câble
d'interface UFLED-CI-5M.
1
2
3
3.3.2
Installation en boucle de plusieurs éclairages

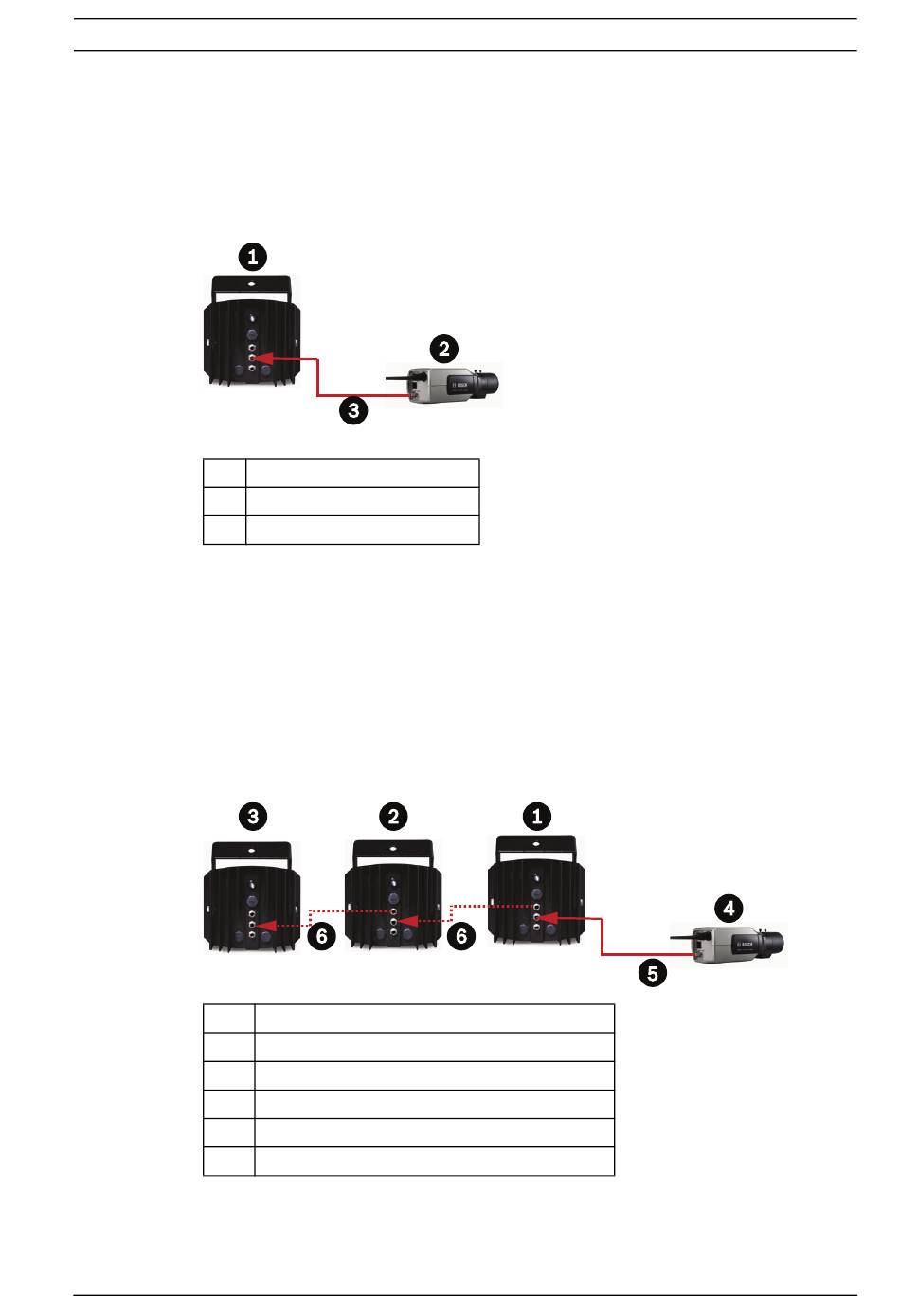

Il est possible de raccorder plusieurs éclairages afin de
synchroniser leur mise en marche. Utilisez des câbles de
communication (UFLED-CL-1M) entre les éclairages et le câble
d'interface (UFLED-CL-5M) pour relier la sortie Caméra Jour/
Nuit et l'entrée télémétrique comme indiqué dans le schéma ci-
dessous.
1
2
3
4
5
6
Bosch Security Systems
Éclairage UFLED
Caméra
UFLED-CI-5M
Éclairage UFLED 1
Éclairage UFLED 2
Éclairage UFLED 3
Caméra
UFLED-CI-5M
UFLED-CI-1M
