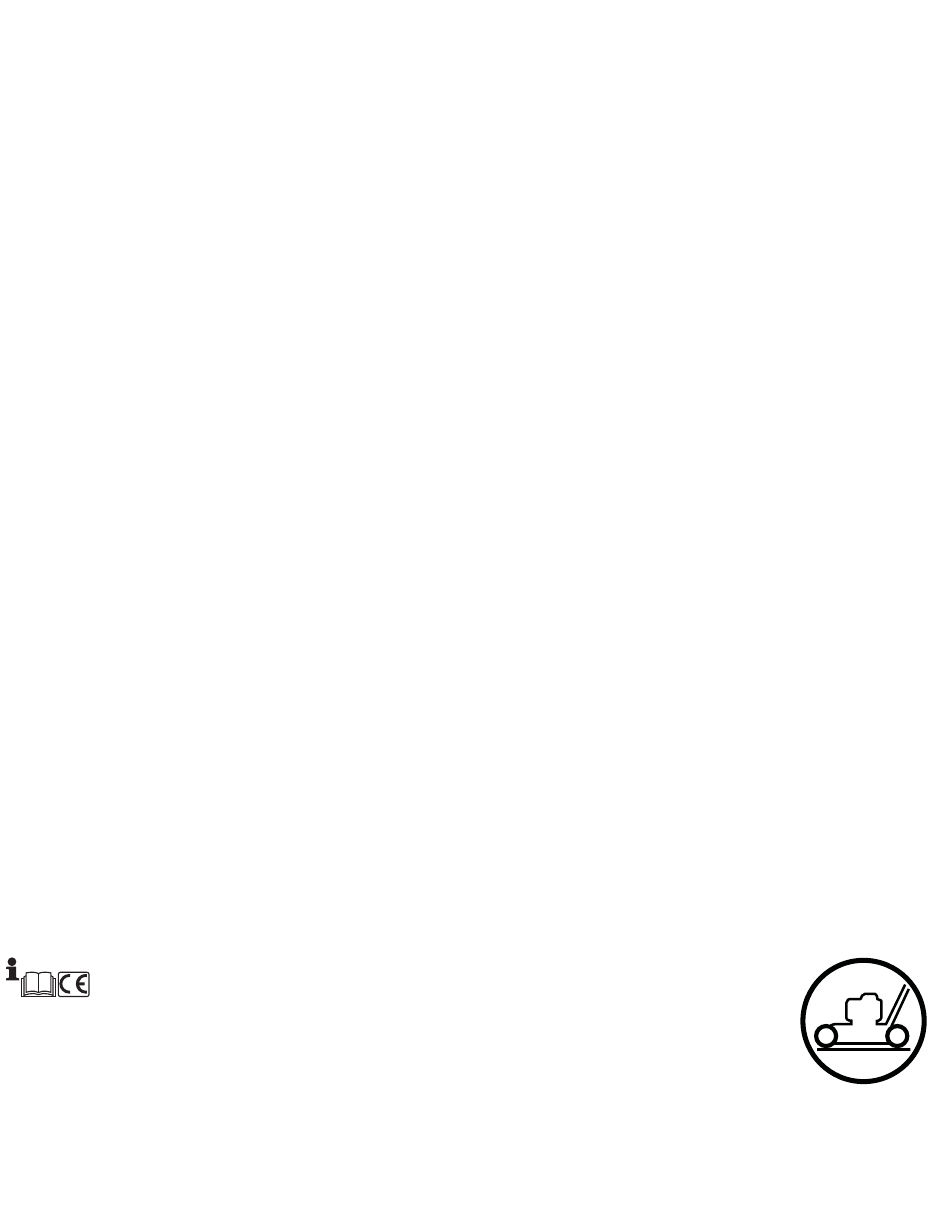

Instruction manual

Please read these in struc tions care ful ly

and make sure you un der stand them

before using this ma chine.

Anleitungshandbuch

Bitte lesen Sie diese Anleitungen sorgfältig

durch und vergewissern Sie sich, daß Sie

diese verstehen, bevor Sie die Maschine

in Betrieb nehmen.

532 41 88-34 Rev. 10

Manuel d'instructions

Merci de lire trés attentivement le manuel

d'instructions. Assurez-vous d'avoir tout

compris avant d'utiliser ce tracteur.

Manual de las instrucciones

Por favor lea cuidadosamente y comp-

renda estas intrucciones an tes de usar

esta maquina.

Manuale di istruzioni

Prima di utilizzare la macchina leggete

queste istruzioni con attenzione ed ac-

certatevi di averle comprese bene.

Instructieboekje

Lees deze instructies aandachtig en zorg

dat u ze begrijpt voordat u deze ma chine

gebruikt.

R 53SV / 961410193

Euro

Sommaire des Matières pour Husqvarna R 53SV

Page 1 Sie sich, daß Sie renda estas intrucciones an tes de usar dat u ze begrijpt voordat u deze ma chine diese verstehen, bevor Sie die Maschine esta maquina. gebruikt. in Betrieb nehmen. 532 41 88-34 Rev. 10 R 53SV / 961410193 Euro...
Page 2 CONTENTS INDICE SAFETY RULES ......PAGE 3-8 REGLAS DE SEGURIDAD ..SIVU 3-8 TECHNICAL DATA ........9 ESPECIFICACIONES TÉCNICAS ...9 OVERVIEW ..........10 SUMARIO ..........10 ASSEMBLY ........11-12 MONTAJE.........11-12 ADJUSTMENTS .......13-15 REGULACIÓN ........13-15 START AND STOP ......16-18 ARRANQUE Y PARADA ....16-18 USE ..........19-20 APLICACIÓN DEL CORTACÉSPED ..19-20 MAINTENANCE .......20-23 MANTENIMIENTO ......20-23...
Page 3 Safe Operation Prac tic es for Pe des tri an-Controlled Rotary Lawnmowers IMPORTANT: This cutting machine is ca pa ble of am pu tat ing hands and feet and throwing objects. Failure to observe the following safety instructions could result in serious injury or death. Training •...
Page 4 Sicherheitsvorkehrungen für Handgeführte Rasenmäher mit Rotationsklinge WICHTIG: Diese mähmaschine kann hände und füsse abtrennen und gegenstände mit hoher geschwin- digkeit schleudern. Nichtbeachtung der folgenden sicherheitsvorschriften könnte schwere oder tödliche verletzungen zur folge haben. I. Schulung • Vor dem Starten der Maschine alle Blockierungen der •...
Page 5 Mesures de sécurité d'utilisation d'une tondeuse à hélice horizontale à conducteur marchant ATTENTION: Cette tondeuse est capable d’amputer mains ou pieds et de projeter des objets. l’inobservation des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voire mortelles. comme par exemple des déﬂ...
Page 6 Normas de funcionamiento seguro para cortacéspedes giratorios de pie IMPORTANTE: Esta maquina cortadora es capaz de amputar las manos y los pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte. •...
Page 7 Veilig werken met handbediende grasmaaimachines BELANGRIJK: Deze maaimachine kan handen en voeten amputeren en voorwerpen wegslingeren. Het niet opvolgen van deze veiligheidsinstructies kan ernstig of dodelijk letsel tot gevolg hebben. I. Training • Zet alle mes- en aandrijfkoppelingen in hun vrij voordat •...
Page 8 Misure operative di sicurezza per rasaerba ATTENZIONE: Questo trattorino tosaerba ha una potenza sufﬁ ciente ad amputare mani e piedi e a sca- gliare oggetti. La mancata osservanza delle seguenti istruzioni antinfortunistiche potrebbe causare lesioni gravi e persino il decesso della vittima. •...
Page 9 These symbols may appear on your machine or in the literature supplied with the product. Learn and under- stand their meaning. Diese Symbole ﬁ nden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent se trouver sur votre machine ou dans les publications fournies avec le produit.
Page 11 ASSEMBLING Handle Pull up the handle in direction of the arrows. • Install bolts (1) and nuts (2). Tighten securely. • Install studs (3) and nuts (4). Tighten securely. With the handle in up-turned position, tighten the knobs (5). MONTAGE Griff Griff in Pfeilrichtung hochklappens.
Page 12 To Assemble and Attach Grass Catcher • Put grass catcher frame into grass bag with stiff part of bag on the bottom. • Slip vinyl bindings over frame. • The grass catcher is secured to the lawn mower housing when the rear door is lowered onto the grass catch er frame. Zusammensetzung und Montage des Grasfang- beutels •...
Page 13 To Empty Grass Catcher • To remove grass catcher, release en gine brake yoke to stop engine. • Lift up rear door and remove the grass catcher by the handle. • Do not drag the bag when emptying, it will cause unnecessary wear.
Page 14 To Convert Mower FOR REAR BAGGING - • Grass catcher installed. FOR MULCHING - • Rear door (1) closed. FOR DISCHARGING - • Rear door (1) closed. • Discharge guard (2) installed. Umrüsten des Mäweks VERWENDEN DES HECK-GRASFÄNGERS - • Grasfänger montiert. KOMPOSTIEREN DES SCHNITTGUTES - •...
Page 15 Adjustment The mower can be set to different cutting levels. Adjust to desired cutting level by means of the lever at each wheel. Move the lever towards the wheel and set the cutting level. All wheels must be in the same height positions, otherwise uneven cutting will result. Einstellung Der Mäher ist in verschiedenen Schneidhöhen einstellbar.
Page 16 Filling with Oil Fill the engine with engine oil. SAE30 can be used. (Read the enclosed motor operating in struc tions as well.) Ölaffülling Füllen Sie Öl in den Motor. Es kann SAE30 verwendet werden. (Lesen Sie auch die beiliegende Gebrauchsanweisung für den Motor.) Remplissage d’huile Remplissez le moteur avec de l'huile pour moteur.
Page 17 Starting and Stopping Place the mower on a flat surface. Note: not on gravel or similar. Fill the tank with petrol, not oil-blended. Do not fill with petrol while the engine is running. • Open the petrol cock (1) by turning it anti-clockwise. •...
Page 18 Drive • Forward drive is engaged (1) and disengaged (2) with the clutch bar at the top of the handle. • Select ground speed with gear shift lever (3). The farther toward the handle the lever is pulled, the faster the unit will travel.
Page 19 The mower should not be used on ground that slopes more than 15°. This could cause engine lubrication problems. Gebrauch Der Rasenmäner solite nicht in einem Gelände benützt werden, das eine Neigung von mehr als 15° Grad hat. In solchen Fällen können Schmierungsprobleme im Motor auftreten.
Page 20 Mow the lawn twice weekly during the most active periods of growth. Never cut more than 1/3 of the length of the grass, MAX 1/3 especially during dry periods. Mow with a high cutting height setting the first time. Examine the result and lower the mower to the desired setting.
Page 21 Regularly Stop the engine and unscrew the dipstick. The level should be between FULL and ADD. Avoid ﬁ lling with too much oil. Regelmässig Stellen Sie den Motor ab und schrauben Sie den Ölpeilstab heraus. De Ölstand soll swischen FULL and ADD liegen. Vermeiden Sie zu viel Öl einzufüllen.
Page 22 Change oil after each season or after 25 hours running time. Run the engine warm, remove the spark plug lead. Remove the dipstick and drain oil. Fill with new oil. SAE 30 can be used. Ölwechsel einmal pro Jahr oder nach 25 Betriebsstunden. Den Motor warm laufen lassen, abstellen und das Zündkerzenkabel abziehen.
Page 23 Over time, ground speed may decrease. Adjust as follows: • Rotate nut (1) on the underside of the housing to tighten cable. Ground speed should increase. If ground speed remains the same, drive belt is worn and should be replaced. Mit der Zeit kann die Geschwindigkeit abnehmen.
Page 24 06/18/2013 BY...
