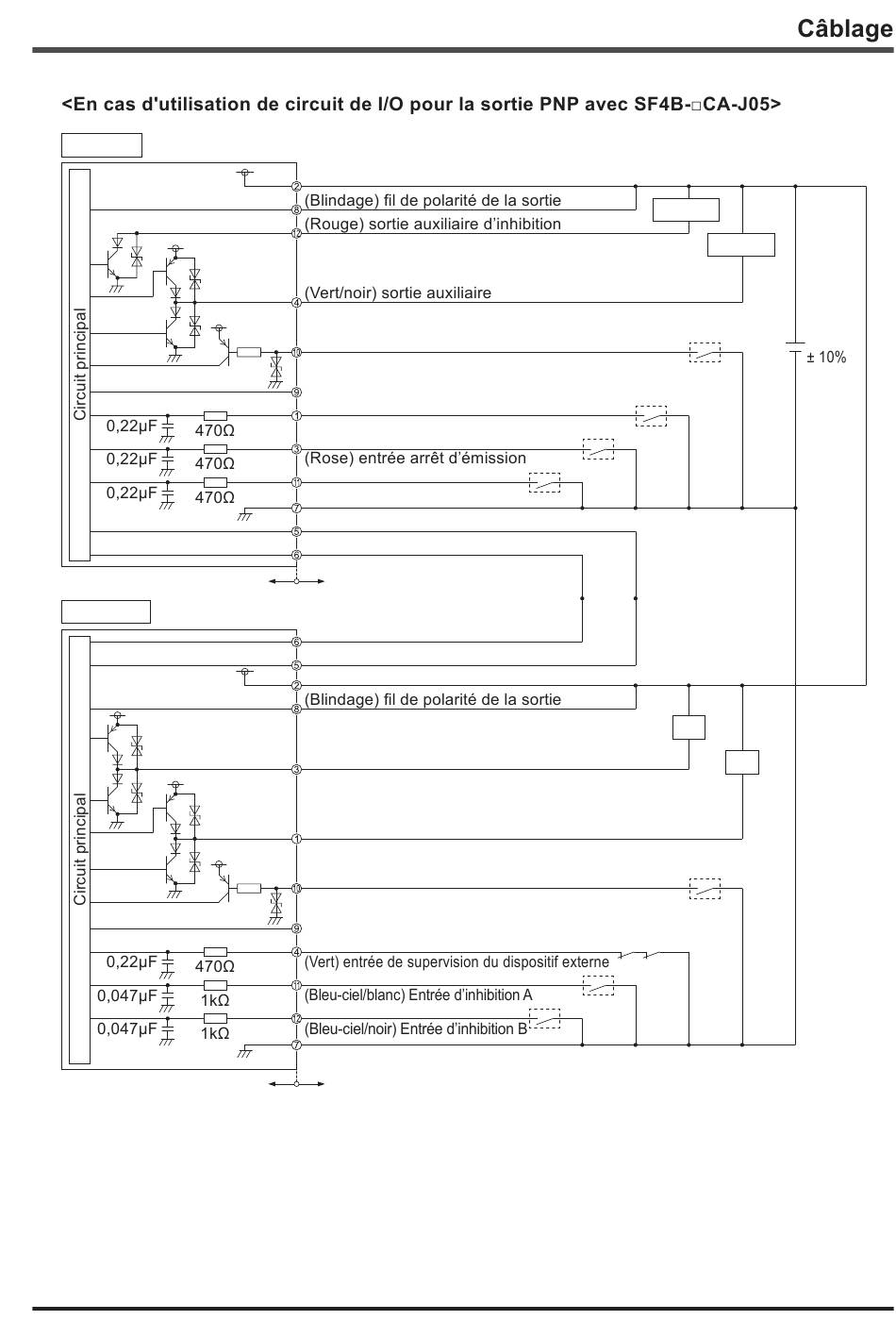

Emetteur
Circuit interne
Récepteur
Circuit interne
© Panasonic Industrial Devices SUNX Co., Ltd. 2023
(Marron) +V
(Gris/noir) entrée du grand indicateur multifonctions
(côté émetteur)
(Gris) NC
(Violet clair) entrée de réglage du verrouillage
/ entrée de réinitialisation
(Jaune) entrée fonction forçage
(Bleu) 0V
(Orange) synchronisation +
(Orange/noir) synchronisation -
Circuit utilisateur
(Orange/noir) synchronisation -
(Orange) synchronisation +
(Marron) +V
(Noir) sortie de contrôle 1 (OSSD 1)
(Blanc) sortie de contrôle 2 (OSSD 2)
(Gris/noir) entrée du grand indicateur multifonctions
(côté Récepteur)
(Gris) NC
(Bleu) 0V
Circuit utilisateur
Charge
*S1
*S1
*S1
*S1
K1
*S1
K1 K2
*S1
*S1
Charge
+
24 V DC
-
K2
41
