INSTALLATION

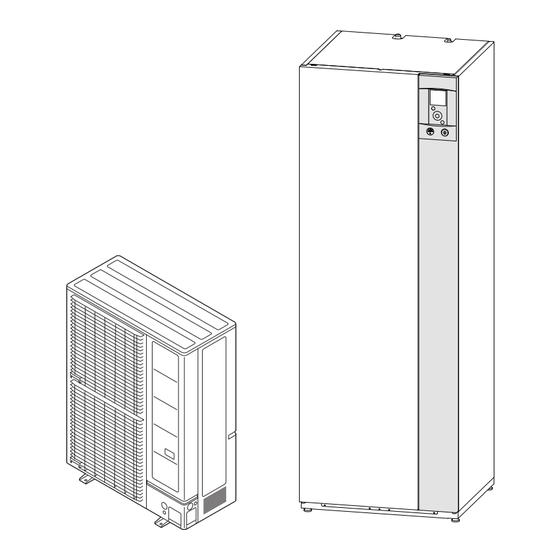

Alféa Excellia HP Duo A.I.

Pompe à chaleur air/eau split 2 services

Unité extérieure

WOYG160LJL

WOYK150LJL

WOYK170LJL

Module hydraulique

024145

024147

U0629163_1945_FR_8

13/09/2022

À conserver par l'utilisateur pour consultation ultérieure

Destinée au professionnel.

Sommaire des Matières pour Atlantic 024145

Page 1 INSTALLATION Alféa Excellia HP Duo A.I. Pompe à chaleur air/eau split 2 services Unité extérieure WOYG160LJL WOYK150LJL WOYK170LJL Module hydraulique 024145 024147 U0629163_1945_FR_8 Destinée au professionnel. 13/09/2022 À conserver par l’utilisateur pour consultation ultérieure...
Page 2 ■ Conditions réglementaires - Vériﬁ er également que les liaisons frigoriﬁ ques sont bien obturées (bouchons plastiques ou d’installation et d’entretien tubes écrasés aux extrémités et brasés). Si les L’installation et l’entretien de l’appareil doivent être bouchons doivent être retirés en cours de travail eﬀ...
Page 3 ■ Raccordements électriques • Connexion sur les borniers à vis L'utilisation de cosse ou d'embout est interdite. • Avant toute intervention, s’assurer - Choisir toujours un ﬁ l respectant les normes en l’alimentation électrique générale est coupée. vigueur (NF C 15-100 en particulier). •...
Page 4 Cet appareil nécessite pour son installation l’intervention de personnel qualiﬁ é, possédant une attestation de capacité pour la manipulation des ﬂ uides frigorigènes. Sommaire Présentation du matériel Colisage ....... . 6 Domaine d’application .
Page 5 Menu régulation Structure des menus ..... . 52 État du système ......60 Options installées .
Page 6 Réf. Code Réf. Code Alféa Alféa Excellia HP Duo A.I. 16 526641 WOYG160LJL 700223 024145 Excellia HP Duo A.I. Alféa Excellia HP Duo A.I. TRI 15 526642 WOYK150LJL 700224 Alféa 024147 Excellia HP Duo A.I. TRI Alféa Excellia HP Duo A.I. TRI 17...
Page 7 ► Caractéristiques générales Modèle TRI 15 TRI 17 Performances nominales chauﬀ age (T° extérieure / T° départ) Puissance caloriﬁ que +7°C / +35°C - Plancher chauﬀ ant 16.00 15.00 17.00 -7°C / +35°C - Plancher chauﬀ ant 14.50 13.20 15.00 +7°C / +55°C - Radiateur 14.50 13.20...
Page 8 39.3 12.1 1080 ﬁ g. 1 - Dimensions des unités extérieures (en mm) - 8 - alfea Excellia HP Duo A.I. / Installation / 1945 - FR...
Page 9 ■ Module hydraulique Retour chauﬀ age Départ chauﬀ age Vue arrière Vue de côté Vue de face Encombrement du module hydraulique, voir ﬁ g. 15, page 20. ﬁ g. 2 - Dimensions du module hydraulique (en mm) Raccords diélectriques pour raccordement au circuit Tuyaux ECS Coude Joints...
Page 10 Pression variable Pression constante mCE (1 mbar = 10 mmCE = 100 Pa) mCE (1 mbar = 10 mmCE = 100 Pa) Vitesse constante mCE (1 mbar = 10 mmCE = 100 Pa) ﬁ g. 5 - Pressions et débits hydrauliques disponibles Sonde extérieure QAC34 Sonde de retour PAC Sonde de départ PAC...
Page 11 10000 - Compresseur - Refoulement - Condensation - Détendeur 1000 - Extérieur - Entrée évaporateur -20 -10 0 10 20 30 40 50 60 70 80 90 100 110 120 130 Température °C ﬁ g. 7 - Valeur ohmique des sondes (Unité extérieure) alfea Excellia HP Duo A.I.
Page 12 ► Descriptif Légende : Hélice haut rendement et bas niveau sonore. Moteur électrique à régime variable "Inverter". Module de pilotage "Inverter". Voyants de contrôle et boutons. Borniers de raccordement (alimentation et interconnexion). Bouteille de stockage du ﬂ uide frigorigène. Vanne 4 voies. Carrosserie traitée anti-corrosion.
Page 13 ■ Module hydraulique Légende : 10 - Soupape de sécurité. 1 - Coﬀ ret électrique. 11 - Thermostat de sécurité. 2 - Régulateur / Interface utilisateur. 12 - Manomètre. 3 - Interrupteur marche / arrêt. 13 - Purgeur automatique. 4 - Circulateur du module hydraulique. 14 - Vase d’expansion.
Page 14 ► Principe de fonctionnement La pompe à chaleur transmet l’énergie contenue dans • Fonctions de régulation l’air extérieur vers l’habitation à chauﬀ er et la production - La température de départ du circuit de chauﬀ age est d'eau chaude sanitaire. contrôlée par loi d’eau.
Page 15 • Principe de fonctionnement de l’eau chaude sanitaire (ECS) Si le contrat, souscrit avec le fournisseur d'énergie, Deux températures d’eau chaude sanitaire (ECS) comprend un abonnement jour/nuit, l'appoint électrique peuvent être paramétrées: température confort et est asservi au tarif du fournisseur d'énergie et la température réduite.
Page 16 Implantation ► Pose des liaisons frigoriﬁ ques Manipuler tuyaux eﬀ ectuer leur traversée (dalle ou murs) avec les bouchons de protection en place ou après brasure. Conserver les bouchons de protection ou les extrémités brasées jusqu'à la mise en service du produit.
Page 18 ► Installation de l’unité extérieure ▼ Précautions d’implantation • L’unité extérieure ne craint pas les intempéries, L’unité extérieure doit exclusivement être cependant éviter de l’installer sur un emplacement installée à l’extérieur (dehors). Si un abri est où elle risque d’être exposée à des salissures ou à requis, il doit comporter de larges ouvertures des écoulements d’eau importants (sous un chéneau sur les 4 faces et respecter les dégagements...
Page 19 • Éloigner l’unité extérieure des sources de chaleur ou produits inﬂ ammables. • Veiller à ce que l’appareil ne procure aucune gêne pour le voisinage ou les usagers (niveau sonore, courant d’air généré, température basse de l’air souﬄ é avec risque de gel des végétaux dans la trajectoire).
Page 20 ► Installation du module hydraulique ▼ Précautions d’installation • Choisir l’emplacement de l’appareil après discussion avec le client. • La pièce où l’appareil fonctionne doit respecter la réglementation en vigueur. • Pour faciliter les opérations d’entretien et permettre l’accès aux diﬀ érents organes, il est conseillé de prévoir un espace suﬃ...
Page 21 Raccordements liaisons frigoriﬁ ques Cet appareil utilise le réfrigérant R410A. manchon plus épais de 15 mm si l’humidité atteint 80%, et un manchon plus épais de 20 mm si l’humidité Respecter la législation sur le maniement des ﬂ uides dépasse 80%. Si les épaisseurs recommandées ne sont frigorigènes.
Page 22 PAC modèle Monophasée et triphasée liquide Raccords unité extérieure 5/8" 3/8" Diamètre (D1) 5/8" (D2) 3/8" Longueur minimale (L) Liaisons frigoriﬁ ques Longueur maximale Longueur maximale Dénivelé maximal Raccords module hydraulique 5/8" 3/8" 1 Sans charge complémentaire de R410A. 2 En tenant compte de la charge complémentaire éventuelle de ﬂ uide frigoriﬁ que R410A (voir "Charge complémentaire", page 26).
Page 23 ► Vériﬁ cations et raccordement Le circuit frigoriﬁ que est très sensible aux poussières et à l’humidité, vériﬁ er que la zone autour de la liaison est sèche et propre avant Liaison Liaison gaz d’ôter les bouchons qui protègent les raccords Azote Azote frigoriﬁ...
Page 24 ► Mise en gaz de l’installation Cette opération est réservée aux installateurs en règle avec la législation sur le maniement des ﬂ uides frigorigènes. Le tirage au vide avec une pompe à vide étalonnée est impératif (voir ANNEXE 1). Ne jamais utiliser du matériel utilisé au préalable avec du réfrigérant autre qu’un HFC. Enlever les bouchons du circuit frigoriﬁ...
Page 25 ▼ Test d'étanchéité ▼ Tirage au vide - Retirer le bouchon de protection (B) de l’oriﬁ ce de La méthode des 3 vides (ANNEXE 2) est charge (Schrader) de la vanne gaz (gros diamètre). fortement recommandée pour toute installation - Raccorder le ﬂ exible haute pression du Manifold sur et plus particulièrement lorsque la température l’oriﬁ...
Page 26 ▼ Mise en gaz ▼ Charge complémentaire 50 g de R410A Si une charge complémentaire est nécessaire, par mètre supplémentaire faire la charge complémentaire avant la mise Longueur en gaz du module hydraulique. Se reporter au 15 m 30 m max. liaisons paragraphe "Charge complémentaire", page 26.
Page 27 ▼ Récupération de ﬂ uide frigorigène dans l'unité extérieure Avant toute intervention, s’assurer que toutes les alimentations électriques sont coupées. Énergie stockée : après sectionnement des alimentations attendre 1 minute avant d'accéder aux parties internes de l'équipement. Eﬀ ectuez les procédures suivantes pour recueillir le ﬂ...
Page 28 Raccordements hydrauliques ► Raccordement hydraulique du circuit de chauﬀ age ▼ Rinçage de l’installation Avant de raccorder le module hydraulique sur l’installation, rincer correctement le réseau chauﬀ age pour éliminer les particules qui pourraient compromettre le bon fonctionnement de l’appareil. Ne pas utiliser de solvant ou d’hydrocarbure aromatique (essence, pétrole, etc.).
Page 29 ▼ Volume de l'installation chauﬀ age Il est nécessaire de respecter le volume d'eau mini d'installation. Installer un ballon tampon sur le retour du circuit chauﬀ age en cas de volume inférieur à cette valeur. Dans le cas d'une installation équipée de vanne(s) thermostatique(s), il est nécessaire de s'assurer que ce volume d'eau mini puisse circuler.
Page 30 ► Raccordement au circuit sanitaire Monter les raccords diélectriques et les tuyaux ECS sur le ballon (voir ﬁ g. 26). Isoler les tuyaux à l'aide des isolants fournis. Veiller à bien remettre la sonde sanitaire au fond du doigt de gant du ballon ECS. Obligatoire : Placer sur l’arrivée d’eau froide un groupe de sécurité...
Page 31 ► Remplissage et purge de l’installation Vériﬁ er la ﬁ xation des tuyauteries, le serrage des raccords et la stabilité du module hydraulique. Vériﬁ er le sens de circulation d’eau et l’ouverture de toutes les vannes. Procéder au remplissage de l’installation. Pendant le remplissage, ne pas faire fonctionner le circulateur, ouvrir tous les purgeurs de l’installation et du module hydraulique (P) pour évacuer l’air contenu...
Page 32 ► Réglages de la vitesse du circulateur PAC LED Défaut LED Défaut Aﬃ chage Mode Affichage Mode (Pression variable, (Pression variable, Pression constante, Pression constante, Vitesse constante) Vitesse constante) 1sec 1sec Bouton Bouton Affichage Vitesse Aﬃ chage Vitesse (I, II, III) (I, II, III) ﬁ...
Page 33 Pression variable Le circulateur fait varier la hauteur manométrique en fonction du débit. Recommandé pour une installation équipée de radiateurs (en particulier tout système avec têtes thermostatiques ou avec électro-vanne de zone). Q/m /h Pression constante Le circulateur maintient la hauteur manométrique constante quelque soit le débit. Recommandé...
Page 34 Raccordements électriques Avant toute intervention, s’assurer que l’alimentation électrique générale est coupée. L’ installation électrique doit être réalisée conformément à la réglementation en vigueur (norme NF C 15-100 - France). Le schéma électrique du module hydraulique est détaillé sur la ﬁ...
Page 35 ► Section de câble et calibre de protection Les sections de câble sont données à titre indicatif et ne dispensent pas l’installateur de vériﬁ er que ces sections correspondent aux besoins et répondent aux normes en vigueur. • Alimentation de l’unité extérieure Pompe à...
Page 36 ► Connexions électriques côté unité extérieure Accès aux bornes de raccordement : - Déposer la façade. Retirer les vis et le couvercle de la façade. - Eﬀ ectuer les raccordements suivant le schéma ﬁ g. 42, page Utiliser les serre-câbles aﬁ n d’éviter tout débranchement accidentel des ﬁ ls conducteurs. ■...
Page 37 ► Traceur fond de bac (option) - Repérer la partie chauﬀ ante (ﬁ g. 41). - Placer le thermostat au fond du bac. - Parcourir le fond du bac avec la partie chauﬀ ante du ﬁ l (s’assurer que le trou d’évacuation est couvert par la Thermostat Thermostat partie chauﬀ...
Page 38 ► Connexions électriques côté module hydraulique ▼ Contrat souscrit avec le fournisseur Accès aux bornes de raccordement : d’énergie - Déposer la façade. - Ouvrir le coﬀ ret électrique. Il est possible d’asservir le fonctionnement de la PAC à des contrats particuliers, HP/HC, PV. - Eﬀ...
Page 40 ■ Modèle 16 Module hydraulique Unité extérieure monophasée 1 2 3 vers contact d'organe externe* vert/jaune marron bleu rouge Interconnexion entre unité extérieure et module hydraulique Alimentation Appoint électrique Alimentation électrique Alimentation électrique 230 V monophasée 230 V Eau Chaude Sanitaire 230 V ■...
Page 41 ■ Modèle 16 Bornier alimentation Régulateur PAC Thermostat de sécurité Relais appoint électrique Relais + Bornier ECS Carte interface Bornier Passe-ﬁ ls (puissance) Passe-ﬁ ls (sondes) ■ Modèle TRI 15 Modèle TRI 17 Bornier alimentation Régulateur PAC Thermostat de sécurité Relais statique Carte interface Bornier...
Page 42 ► ► Sonde extérieure Sonde d’ambiance (option) sonde extérieure nécessaire La sonde d’ambiance est facultative. fonctionnement de la PAC. Consulter les instructions de montage sur l’emballage Consulter les instructions de montage sur l’emballage de la sonde. de la sonde. La sonde doit être installée dans la zone de séjour, Placer la sonde sur la façade la plus défavorisée, en sur une cloison bien dégagée.
Page 43 Délestage ou EJP (Eﬀ acement Jour de Pointe) Tarifs, PV, HP/HC Défaut externe Contact d'organe externe* (défauts, délesteur, compteur d'énergie) Sonde extérieure ** Typass ATL ** Sonde ambiance A59 (si alimentation ﬁ laire) ** Sonde ambiance A75 * Si l'organe de commande ne délivre pas de contact libre de potentiel, il faudra relayer le contact pour obtenir un câblage équivalent. Dans tous les cas, se reporter aux notices des organes externes (délesteur, compteur d'énergie...) pour réaliser le câblage.
Page 44 Mise en service - Enclencher le disjoncteur général de l’installation. - Enclencher le bouton marche/arrêt de la PAC. A la première mise en service (ou en hiver), aﬁ n Pour garantir le bon fonctionnement des entrées de permettre un préchauﬀ age du compresseur, EX1, EX2, EX3 : Vériﬁ...
Page 45 Easy Start Kit 2 circuits - Si l'installation est constituée de 2 zones, régler "Kit 2 circuits" sur "Oui". Easy Start Type d’émetteurs Zone 1 (Circuit direct) - Choisir le type d'émetteurs de la / des zone(s) : Radiateurs BT / Plancher - plafond / Radiateurs dynamiques / Radiateurs. Radiateurs BT Easy Start Rafraîchissement...
Page 46 Interface régulation ► Interface utilisateur 15:23 7 Septembre 2017 15:23 7 Septembre 2017 12° 12° 21,5 21.5 19.5 19,0° 19,0° 19,0° Zone 1 Zone 2 ME U ME U Version 1 circuit de chauﬀ e Version 2 circuits de chauﬀ e + eau chaude sanitaire (ECS) + eau chaude sanitaire (ECS) N°...
Page 47 ► Description de l'aﬃ chage 7 Septembre 2017 15:23 12° 21.5 19.5 19,0° 19,0° Zone 1 Zone 2 N° Symboles Déﬁ nitions N° Symboles Déﬁ nitions Mode ... 15:23 Heure Confort Date 7 Septembre 2017 Manuel (dérogation) Température mesurée 21.5 par la sonde d'ambiance * 19,0°...
Page 48 ► Accès menu installateur Pour accéder au menu installateur, rester appuyer sur la touche et tourner la molette d'1/4 de tour vers la droite. Pour revenir au menu utilisateur, refaire la même opération. ME U ﬁ g. 46 - Accès menu installateur ►...
Page 49 ► Modiﬁ cation de paramètres • Tourner la molette pour mettre en surbrillance le paramètre à modiﬁ er. MENU • Appuyer sur la molette pour activer la modiﬁ cation. • Tourner la molette pour modiﬁ er le paramètre. Options installées •...
Page 50 ► La loi d’eau Le fonctionnement de la PAC est asservi à la loi d’eau. La température de consigne de l’eau du circuit de chauﬀ age est ajustée en fonction de la température extérieure. S’il y a des vannes thermostatiques sur l’installation, elles doivent être ouvertes en grand ou réglées plus haut que la température ambiante de consigne normale.
Page 51 Pente de la 2.75 courbe de chauffe ° C 2.25 Radiateur classique 1.75 Radiateur BT Application relève de chaudière 1.25 (basse température) Application PAC seule Radiateur dynamique 0.75 Plancher chauffant 0.25 ° C Température extérieure °C ﬁ g. 48 - Pente de la courbe de chauﬀ e Pente loi d'eau +4,5 -4,5...
Page 52 Menu régulation ► Structure des menus Options installées page 53 Conﬁ guration hydraulique Chauﬀ age Régulation / Loi d'eau Loi d'eau Optimisation du confort page 53 Limitation du régime Réglage des T° de consigne Programmation horaire Conﬁ guration générale Programmation horaire Réglage des T°...
Page 53 Options installées ► Options installées Les options installées sont paramétrées lors de la mise en service (voir page 44). Néanmoins, il est possible de modiﬁ er celles-ci à partir du menu "Options installées". Nom de l'appareil - Choisir la puissance de l'appareil. Options installées Appoint électrique Nom de l'appareil...
Page 54 Conﬁ guration hydraulique Zone 1 Régulation / Loi d'eau Loi d'eau Choisir la loi d'eau à paramétrer : "Chauﬀ age". Deux méthodes pour paramétrer la loi d'eau sont disponibles : réglage par la température de départ ou réglage par pente. ●...
Page 55 Conﬁ guration hydraulique Zone 1 Régulation / Loi d'eau Optimisation du confort Zone 1 Optimisation du confort "Abaissement accéléré" : Marche / Arrêt. Abaissement accéléré Arrêt "Passage ECO / Confort" : Anticipation du démarrage pour atteindre la consigne Confort. Anticipation maximum "Passage Confort / ECO"...
Page 56 Conﬁ guration hydraulique Zone 1 Programmation horaire - Choisir "Chauﬀ age" ou "Rafraîchissement" ainsi que la zone concernée en accédant au menu : "Programmation" > "Chauﬀ age" / "Rafraîchissement" > "Zone 1" / "Zone 2". - Sélectionner le jour. - Régler l'heure de début et de ﬁ n des périodes de Confort. Si 2 ou 3 périodes de Confort ne sont pas nécessaires, cliquer sur "--:--".
Page 57 Conﬁ guration hydraulique Eau chaude ▼ Eau chaude (ECS) Conﬁ guration générale Circuit ECS Conﬁ guration Charge T° Confort Prog. ECS + heures creuses "Charge T° confort" : Prog ECS + heures creuses / Heures creuses / Permanente. Puissance de l'appoint : 0.1 à 10 KW. Puissance de l'appoint Programmation horaire Utiliser la même procédure que la programmation horaire de périodes de chauﬀ...
Page 58 Conﬁ guration PAC ► Conﬁ guration PAC ▼ PAC Conﬁ guration compresseur "Durée arrêt mini" : 0 min... 120 min. Conﬁ guration compresseur "T° maxi PAC" : 8°C... 100°C. "Post-circulation" : 10 s... 600 s. Durée arrêt mini 8 min "Comportement EJP"...
Page 59 Conﬁ guration PAC Conﬁ g. entrée tarifs "Type d'utilisation" : EJP + HC / Smartgrid / Pilotage EXT Conﬁ g. entrée tarifs "EX1 : activation de la fonction" : 230V / 0V. Type d'utilisation EJP + HC "EX2 : activation de la fonction" : 230V / 0V. EX1 : activation de la fonction “EX3 : activation de la fonction”...
Page 60 Etat du système ► État du système Fonctions actives La page des "Fonctions actives" informe sur les services en fonctionnement et permet d'en modiﬁ er leur état. Fonctions actives Confort intérieur Chauffage - "Confort intérieur" : Chauﬀ age / Rafraîch. / Arrêt. - "Zone 1"...
Page 61 Etat du système Historique des erreurs Historique des erreurs 10/09/2016 Erreur 10: Sonde température extérieure, 32: Sonde de départ 2, 33: Sonde de départ PAC, 10/09/2016 Erreur 44: Sonde de retour PAC, 50: Sonde ECS 1, 60: Sonde d'ambiance 1, 65: Sonde d'ambiance 2, 09/09/2016 Erreur 83: BSB, court-circuit, 127: T°...
Page 62 Fonctions annexes ► Fonctions annexes Séchage de dalle - Choisir la zone. Séchage de dalle Zone 1 - Choisir le "Type de séchage" : Arrêt / Automatique / Manuel. Type de séchage Arrêt • Séchage automatique Consigne T° départ 25°C T°...
Page 63 Fonctions annexes Test des Relais - "Circulateur PAC" : Marche / ---- - "Appoint élec. 1" : Marche / ---- Test des Relais - "Circulateur Zone 2" : Marche / ---- Circulateur PAC ---- Apoint élec. 1 ---- - "Vanne mélangeuse" : Ouverture / Fermeture / ---- Circulateur Zone 2 ---- - "Vanne ECS"...
Page 64 Paramètres ► Paramètres Date et heure Paramètres Date et heure Lundi Septembre 2016 Pour régler la date et l'heure de l'appareil, accéder au menu : "Paramètres" > "Date et heure". 09 : 45 Heure été/hiver Automatique Modiﬁ er Valider Langue Paramètres Langue Pour modiﬁ...
Page 65 Paramètres Menu avancé/simpliﬁ é Deux modes d'aﬃ chage des menus et de fonctionnement de l'appareil sont disponibles : - Menu avancé : - L'appareil suit la programmation horaire déﬁ nie au paragraphe "Programmation horaire", page 57. - Menu simpliﬁ é* : - L'appareil fonctionne à...
Page 66 Paramètres Nom des zones Paramètres Nom des circuits Il est possible de personnaliser le nom des zones depuis le menu : Renommer Zone 1 en "Paramètres" > "Nom des zones". Jour Noms disponibles : "Zone 1" / "Zone 2" / "Jour" / "Nuit" / "Étage" / "Salon" / "RdC" / Renommer Zone 2 en "Chambre"...
Page 67 Paramètres Version logiciels Version logicielle IHM : xxxx xxxx xxxx xxxx Aﬃ chage de la version logicielle de l'aﬃ cheur (IHM) et de la régulation. Régulation : RVS21 - 85.002.030 Certains paramètres (ou menus) peuvent ne pas apparaître. Ils dépendent de la conﬁ guration de l'installation (selon option). alfea Excellia HP Duo A.I.
Page 68 Easy Start ► Easy Start Easy Start - Tourner la molette pour choisir la langue. Français - Appuyer sur la molette pour valider. Easy Start Lundi Septembre 2016 - Tourner la molette pour régler la date. Appuyer sur la molette pour valider. - Répéter l'opération pour le mois, l'année, l'heure et les minutes.
Page 69 Easy Start Type d’émetteurs Zone 1 (Circuit direct) - Choisir le type d'émetteurs de la / des zone(s) : Radiateurs BT Radiateurs BT / Plancher - plafond / Radiateurs dynamiques / Radiateurs. Easy Start Rafraîchissement - Si l'installation est équipée de rafraîchissement, choisir la / les zone(s) : Non / Zone 1 / Zone 2 / Zone 1 et 2.
Page 70 Schémas hydrauliques de principe ■ Conﬁ guration : 1 circuit de chauﬀ e - 70 - alfea Excellia HP Duo A.I. / Installation / 1945 - FR...
Page 71 ■ Conﬁ guration : 2 circuits de chauﬀ e alfea Excellia HP Duo A.I. / Installation / 1945 - FR - 71 -...
Page 72 Plans de câblage électrique Codes couleur BK Noir BN Marron BU Bleu GN Vert GY Gris OG Orange RD Rouge VT Violet WH Blanc YE Jaune ﬁ g. 51 - Câblage électrique unité extérieure modèle monophasé - 72 - alfea Excellia HP Duo A.I. / Installation / 1945 - FR...
Page 73 Codes couleur BK Noir BN Marron BU Bleu GN Vert GY Gris OG Orange RD Rouge VT Violet WH Blanc YE Jaune ﬁ g. 52 - Câblage électrique unité extérieure modèle triphasé alfea Excellia HP Duo A.I. / Installation / 1945 - FR - 73 -...
Page 74 Raccordements sur le régulateur PAC, accessoires et options (voir ﬁ g. 44, page Raccordement aux borniers et relais de puissance (voir ﬁ g. 42, page ﬁ g. 53 - Câblage électrique module hydraulique monophasé (hors raccordements installateur) - 74 - alfea Excellia HP Duo A.I.
Page 75 Raccordements sur le régulateur PAC, accessoires et options (voir ﬁ g. 44, page Raccordement aux borniers et relais de puissance (voir ﬁ g. 42, page ﬁ g. 54 - Câblage électrique module hydraulique triphasée (hors raccordements installateur) alfea Excellia HP Duo A.I. / Installation / 1945 - FR - 75 -...
Page 76 Diagnostic de pannes 15:23 7 Septembre 2017 12° --,- Si une panne survient, le numéro de l'erreur apparaît sur l'écran d'accueil. 24,0° Pour obtenir la désignation de l'erreur, la sélectionner avec la molette. Erreur XXX Erreur En cas d'erreur provenant de l'unité extérieure, l'interface utilisateur aﬃ che le code erreur "370 : Générateur thermodynamique"...
Page 77 ► Défauts de l'unité extérieure Carte interface Carte de l'UE Erreur Libellé de l'erreur Verte Rouge Oﬀ Erreur communication unité extérieure Erreur communication UART Erreur sonde de condensation Erreur Inverter Erreur ﬁ ltre actif / Erreur P.F.C. Erreur sonde de refoulement. Erreur sonde compresseur Erreur sonde échangeur (centre) Erreur sonde échangeur (sortie)
Page 78 Entretien de l’installation Avant toute intervention, s’assurer que l’alimentation électrique générale est coupée. ► Contrôles hydrauliques remplissages fréquents sont nécessaires, une recherche de fuite est absolument obligatoire. Si un remplissage et une remise en pression s’imposent, vériﬁ er quel type de ﬂ uide a été utilisé initialement. Pression de remplissage conseillée : entre 1 et 2 bar (la pression précise de remplissage est déterminée en Fermeture...
Page 79 Maintenance ► Vidange du module hydraulique Retour du - Déposer la façade de la PAC. circuit de chauﬀ age - Mettre vanne directionnelle position Moteur de vanne intermédiaire. Vanne - Ouvrir la vanne de vidange (rep. 5). - Ouvrir le purgeur manuel du module hydraulique (rep. 6). - Ouvrir le(s) purgeur(s) de l'installation.
Page 80 Procédure de mise en marche Avant de mettre sous tension le module hydraulique : • Vériﬁ er le câblage électrique. • Vériﬁ er la mise en gaz du circuit frigoriﬁ que. • Vériﬁ er la pression du circuit hydraulique (1 à 2 bars), vériﬁ er que la PAC est purgée, ainsi que le reste de l’installation.
Page 81 ▼ Démarrage Non conforme Mise en service rapide (voir chapitre " Mise en service", page 44et § " Menu régulation", page 52) Enclencher le disjoncteur général de l'installation (alimentation unité extérieure) 2 heures avant de procéder aux essais => Préchauﬀ age du compresseur. Enclencher l'interrupteur marche/arrêt =>...
Page 82 ► Fiche technique de mise en service Chantier Installateur N° série N° série Unité extérieure Module hydraulique Modèle Modèle Type de ﬂ uide frigorigène Charge ﬂ uide frigorigène Contrôles Tensions et intensités en fonctionnement sur l'unité extérieure Respect des distances d'implantation L/N ou L1/N Évacuation condensats corrects L2/N...
Page 83 Consignes à donner à l’utilisateur Expliquer à l’utilisateur le fonctionnement de son installation, en particulier les fonctions de la sonde d’ambiance et les programmes qui lui sont accessibles au niveau de l’interface utilisateur. Insister sur le fait qu’un plancher chauﬀ ant a une grande inertie et que par conséquent, les réglages doivent être progressifs.
Page 84 Date de la mise en service : www.atlantic.fr Société Industrielle de Chauffage Coordonnées de votre installateur chauffagiste ou service après-vente. SATC - BP 64 - 59660 MERVILLE - FRANCE Cet appareil est conforme : - à la directive basse tension 2014/35/UE selon les normes NF EN 60335-1, NF EN 60335-2-40, NF EN 60529, NF EN 60529/A2 (IP), - à...
