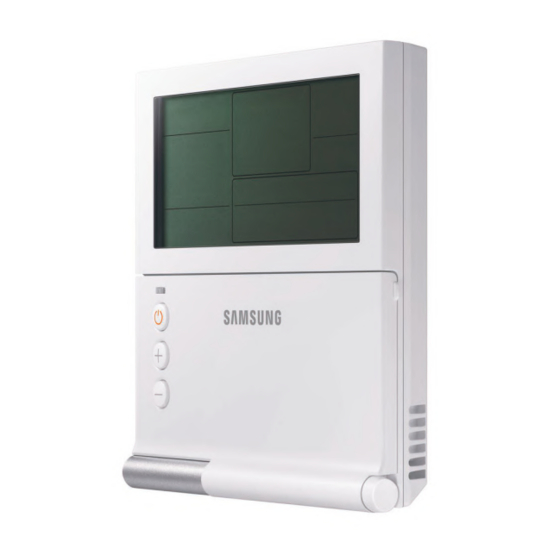

- Page 1 Climatiseur Manuel d'installation télécommande filaire MWR-WE13 • Merci d’ a voir choisi ce produit Samsung. • Avant d’utiliser ce produit, veuillez lire attentivement ce manuel d’installation et conservez-le pour pouvoir vous y reporter par la suite.
-
Page 2: Table Des Matières
Table des matières Informations de sécuritéC Informations de sécurité Installation Installation de la télécommande filaire Accessoires en option Dimensions externes Installation de la télécommande filaire Repérage de votre unité intérieure depuis la télécommande filaire Contrôle individuel avec votre télécommande filaire Contrôle groupé... -
Page 3: Informations De Sécurité
Ce manuel d’installation explique comment installer une télécommande filaire reliée à l’unité intérieure de votre système de climatisation Samsung. Veuillez lire attentivement ce manuel avant d’utiliser votre produit. (Veuillez vous reporter aux instructions d’installation appropriées pour toute installation de produits optionnels.) AVERTISSEMENT Tout risque ou pratique dangereuse est susceptible de provoquer des blessures personnelles graves, voire même fatales. -
Page 4: Installation
Installation de la télécommande filaire Accessoires en option Télécommande Attache de Manuel Élément Serre-câble Vis M4X16 Mode d’emploi Borne U filaire câble d’installation Quantité Forme ATTENTION • La télécommande filaire doit être installée par un installateur spécialisé. • Vérifiez et confirmez que l’ a limentation est coupée avant d’installer votre télécommande filaire. •... -
Page 5: Installation De La Télécommande Filaire
Installation de la télécommande filaire Poussez les deux crochets au bas de votre télécommande filaire en même temps puis tirez vers le haut le couvercle avant pour le séparer du couvercle arrière. REMARQUE • Insérez un tournevis à tête plate dans la rainure carrée de la zone supérieure du crochet afin de procéder facilement au démontage. - Page 6 Installation de la télécommande filaire Au moyen de plus de deux vis, fixez fermement le couvercle arrière de la télécommande au mur, puis raccordez les câbles d’ a limentation (V1, V2) et de communication (F3,F4), en vous assurant que ces câbles ont une longueur raisonnable, à...
-
Page 7: Repérage De Votre Unité Intérieure Depuis La Télécommande Filaire
• Les spécifications de la cosse de connexion reliée à votre télécommande filaire PCB sont indiquées ci-après. Stud ØD Taille Taille de Gamme de câbles autorisés Taille de base [mm (pouce)] nominale filetage mm² (po²) mm² (po²) mm (po) ØD 10,0 21,2 1,5 (0,0023) -
Page 8: Contrôle Individuel Avec Votre Télécommande Filaire
Installation de la télécommande filaire Contrôle individuel avec votre télécommande filaire Le contrôle individuel signifie que vous utilisez une seule télécommande pour contrôler une unité intérieure ou un ventilateur (ERV). Avec une connexion à une unité intérieure seule Unité extérieure COM1 (F1, F2) COM1 (F1, F2) Unité... -
Page 9: Contrôle Groupé Avec Votre Télécommande Filaire
Contrôle groupé avec votre télécommande filaire Le contrôle groupé signifie que vous utilisez une seule télécommande pour contrôler au moins deux unités intérieures et un ventilateur (ERV) en même temps. Avec une connexion à une unité intérieure seule • Utilisation d’une télécommande filaire pour contrôler trois unités intérieures Unité... -
Page 10: Avec Une Connexion À Un Ventilateur (Erv) Seul
Installation de la télécommande filaire Avec une connexion à un ventilateur (ERV) seul • Utilisation d’une télécommande filaire pour contrôler trois ventilateurs (ERV) Ventilateur maître (ERV) COM1 (F1, F2) COM1 (F1, F2) COM1 (F1, F2) Ventilateur Ventilateur Ventilateur (ERV) (ERV) (ERV) COM2 (F3, F4) COM2 (F3, F4) -
Page 11: Avec Une Connexion Conjointe À Une Unité Intérieure Et Un Ventilateur (Erv)
Avec une connexion conjointe à une unité intérieure et un ventilateur (ERV) • Utilisation d’une télécommande filaire pour contrôler plusieurs unités intérieures et un ventilateur (ERV) Unité extérieure COM1 (F1, F2) COM1 (F1, F2) COM1 (F1, F2) Ventilateur (ERV) Unité Unité... -
Page 12: Contrôle À 2 Télécommandes
Installation de la télécommande filaire Contrôle à 2 télécommandes Le contrôle à 2 télécommandes permet de contrôler une unité intérieure, un ventilateur (ERV) ou un groupe d’unités intérieures et un ventilateur (ERV) avec deux télécommandes. Avec une connexion à une unité intérieure seule Unité... -
Page 13: Unité Extérieure
Avec une connexion conjointe à une unité intérieure et un ventilateur (ERV) Unité extérieure COM1 (F1, F2) Unité intérieure COM2 (F3, F4) Ventilateur (ERV) COM2 (F3, F4) Télécommande filaire Télécommande filaire (Secondaire) REMARQUE • Quelle que soit l’ a dresse du groupe d’unités intérieures (adresse RMC), seules les unités intérieures reliées à COM2 sont contrôlées par 2 télécommandes. -
Page 14: Initialisation De La Communication De Votre Télécommande Filaire
Installation de la télécommande filaire Initialisation de la communication de votre télécommande filaire La télécommande filaire doit être initialisée si les conditions d’installation sont modifiées. • Modification du nombre de ventilateur (ERV)/unité intérieure ou leur adresse Appuyez sur les boutons Delete et ESC en même temps pendant plus de cinq secondes. •... -
Page 15: Erreurs Affichées Sur Votre Télécommande Filaire
Erreurs affichées sur votre télécommande filaire Les codes d’erreur pour la télécommande filaire et le produit reliés à votre télécommande filaire seront affichés sur l’écran LCD. Affichage LCD L’ a dresse du produit objet de l’erreur s’ a ffiche, suivie du code d’erreur. Unité... -
Page 16: Codes D'erreur De La Télécommande Filaire
Installation de la télécommande filaire Codes d’erreur de la télécommande filaire Affichage Description Erreur de communication entre la télécommande filaire et les unités intérieures/ERV après une communication réussie. Aucune communication entre les télécommandes filaires principale et secondaire. Aucune communication entre la télécommande filaire et les unités intérieures/ERV La télécommande filaire est connectée sur le canal F1/F2. -
Page 17: Mode Installation/Service De La Télécommande Filaire
Mode installation/service de la télécommande filaire Fonctions supplémentaires de votre télécommande filaire Bit utile Menu Sous- principal menu 1 2 3 4 Si vous souhaitez utiliser les diverses fonctions supplémentaires de votre télécommande filaire, appuyez sur les boutons Delete et Set en même temps pendant plus de trois secondes. •... -
Page 18: Mode Installation/Entretien
Mode installation/service de la télécommande filaire Mode installation/entretien REMARQUE • être possible, ou peut ne pas s’ a ppliquer s’il est défini sur l’unité. • Si l’initialisation de la communication est nécessaire après le réglage, le système se réinitialisera automatiquement et la communication sera initialisée. - Page 19 Menu Sous- Réglage Fonction Description Unité principal menu utile d’usine Code de logiciel Code de logiciel Version de logiciel Version de logiciel Température ambiante de l’unité intérieure 1, 2, 3 Température ambiante °C 1, 2, 3 °C Température EVA OUT de l’unité intérieure 1, 2, 3 Température EVA OUT °C...
- Page 20 Mode installation/service de la télécommande filaire Menu Sous- Réglage Fonction Description Unité principal menu utile d’usine Utilisation de la prévention anti-air froid Utilisation de l’humidification avec le thermostat de chauffage Réglage/Vérification désactivé ERV Plus Utilisation du ventilateur en dégivrage Utilisation de l’humidification avec le chauffage Réglage/Vérification de...
- Page 21 1)* Les codes d’option entiers sont de 24 chiffres. Vous pouvez définir les six chiffres à la fois et le code se distinguera par le numéro de page. Appuyez sur le bouton [ pour aller à la page suivante. Code d’option Code d’option SEG1 SEG2...
-
Page 22: Exemple De La Méthode De Réglage De L'option De Télécommande Filaire
Mode installation/service de la télécommande filaire Exemple de la méthode de réglage de l’option de télécommande filaire Appuyez sur les boutons Delete et Set en même temps pendant plus de 3 secondes. • Le (menu principal) s’ a ffiche, appuyez ensuite sur le bouton [ Appuyez sur le bouton [ •... - Page 23 NOTE Français 23...
