Interconnexion Entre Unité Extérieure Et Module Hydraulique; Appoints Électriques; Ballon Sanitaire Mixte (Option); Comptage D'énergie - Atlantic Loria 6000 R32 Installation

▼ Interconnexion entre unité extérieure et
module hydraulique
Respecter la correspondance entre les repères des
borniers du module hydraulique et de l'unité extérieure lors
du raccordement des câbles d'interconnexion
Une erreur de connexion peut entraîner la destruction
de l'une ou l'autre des unités.
▼ Appoints électriques
Raccorder l'alimentation électrique des appoints au
tableau électrique (fi g. 38).

▼ Ballon sanitaire mixte (option)

Si l'installation est équipée d'un ballon sanitaire mixte
(avec appoint électrique) :
- Se référer à la notice fournie avec le kit sanitaire.
- Se référer à la notice fournie avec le ballon sanitaire mixte.
▼ Contrat souscrit avec le fournisseur
d'énergie.
Il est possible d'asservir le fonctionnement de la PAC à
des contrats particuliers :
Entrée
Délestage / EJP (pour interdire les appoints (et le
EX1
compresseur si paramètre 79 = 1)).
HC/HP (pour commander le passage en mode
EX2
ECS Confort de la PAC).
EX1 + EX2 Lancement d'une marche forcée ECS.
- Tarifs heures pleines/heures creuses (HP/HC), Jour/nuit
En particulier, la production d'eau chaude sanitaire
(ECS) à la température confort sera réalisée aux heures
creuses où l'électricité est la moins chère.
Raccorder le contact "fournisseur d'énergie" sur
l'entrée 6 (Tarifs - EX2)
- Délestage ou EJP (Eff acement Jour de Pointe)
Le délestage a pour objectif de réduire la consommation
électrique lorsque celle-ci est trop importante par rapport
au contrat souscrit avec le fournisseur d'énergie.
Raccorder le délesteur sur l'entrée 5 (Délestage
- EX1) (fi g. 38).
▼ Défauts externes à la PAC
Tout organe de report d'information (thermostat,
pressostat, sécurité plancher chauff ant etc...) peut
signaler un problème externe et stopper la PAC.
- Raccorder l'organe externe sur l'entrée 7 (Défauts
externes - EX3) (fi g. 38).
- 230 V sur entrée EX3 = Arrêt PAC (le système affi che
l'erreur Er 73).
- 40 -
(fi g. 38).
(fi g. 38).
▼ Comptage d'énergie
Un signal permet de connaître la répartition d'énergie
Chauff age/ECS en raccordant un appareil de comptage
d'énergie compatible. En fonction de l'appareil (se
référer à la notice de l'appareil de comptage) :

Si la convention de comptage est :
0V pour chauff age et 230V pour ECS (applicable au
pack PAC), raccorder l'appareil de comptage sur les
bornes 18 (blanc) et 19 (gris)

Si la convention de comptage est :
230V pour chauff age et 0V pour ECS, raccorder
l'appareil de comptage sur les bornes 17 (noir) et 18
(blanc) (fi g. 40).
N L N L
L L N
230 V~ 230 V~
Alim. électrique Alim. électrique
appoint ECS appoint ECS

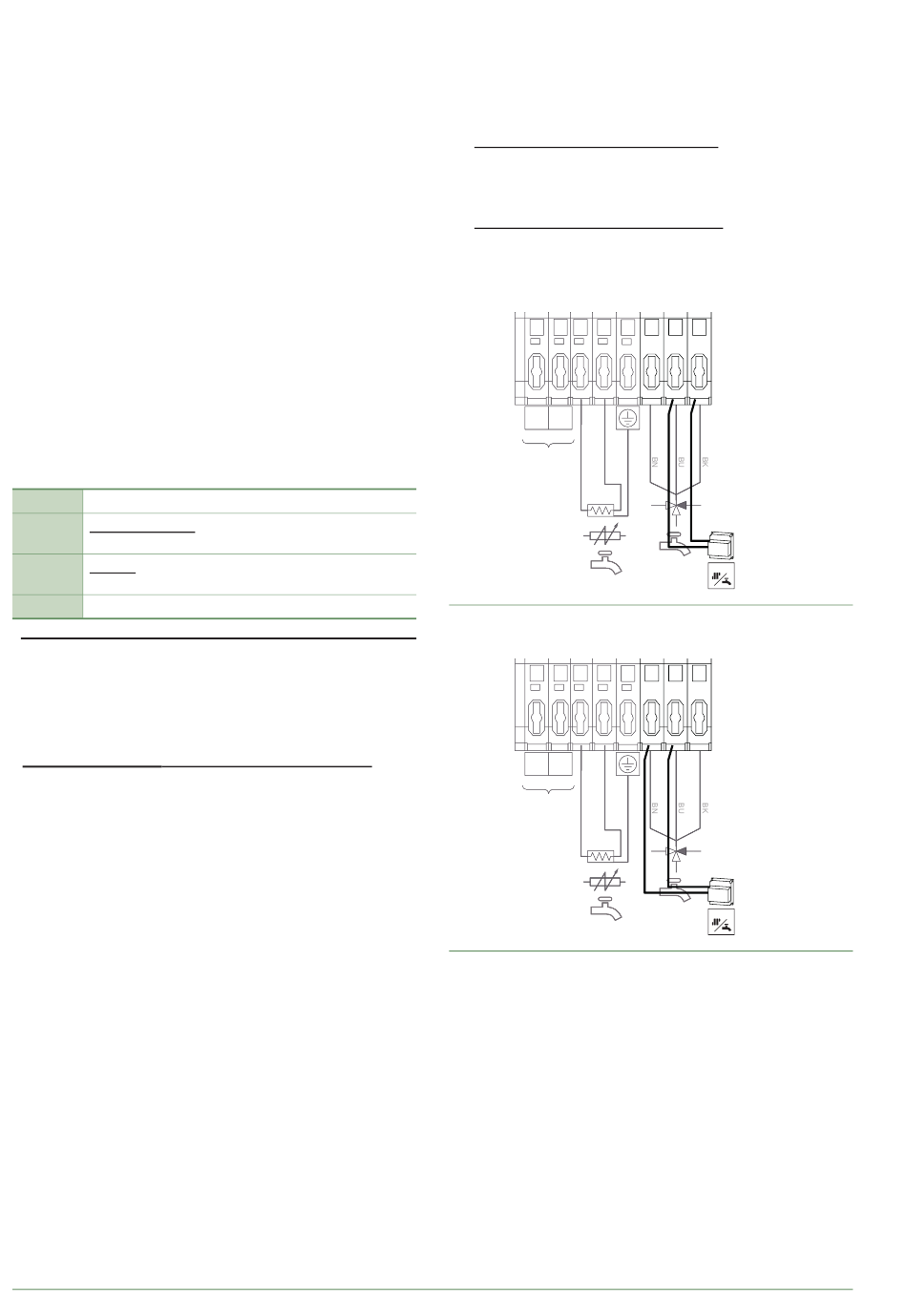

fi g. 39 - Exemple de raccordement
(comptage energie type pack PAC)
N L N L
L L N
230 V~ 230 V~
Alim. électrique Alim. électrique
appoint ECS appoint ECS
fi g. 40 - Exemple de raccordement
(comptage énergie)
Loria 6000 R32 / INSTALLATION / 2256 - FR
(fi g. 39).
Bornier
17 18 19
17 18 19
puissance (BT)
L L N L N L

Convention :
0v : Chauff age
230v : ECS
AB AB A A
B B
Gestionnaire
Repart.
énergie
Bornier
17 18 19
17 18 19
puissance (BT)
L L N L N L

Convention :
230v : Chauff age
0v : ECS
A A
AB AB
B B
Gestionnaire
Repart.
énergie
