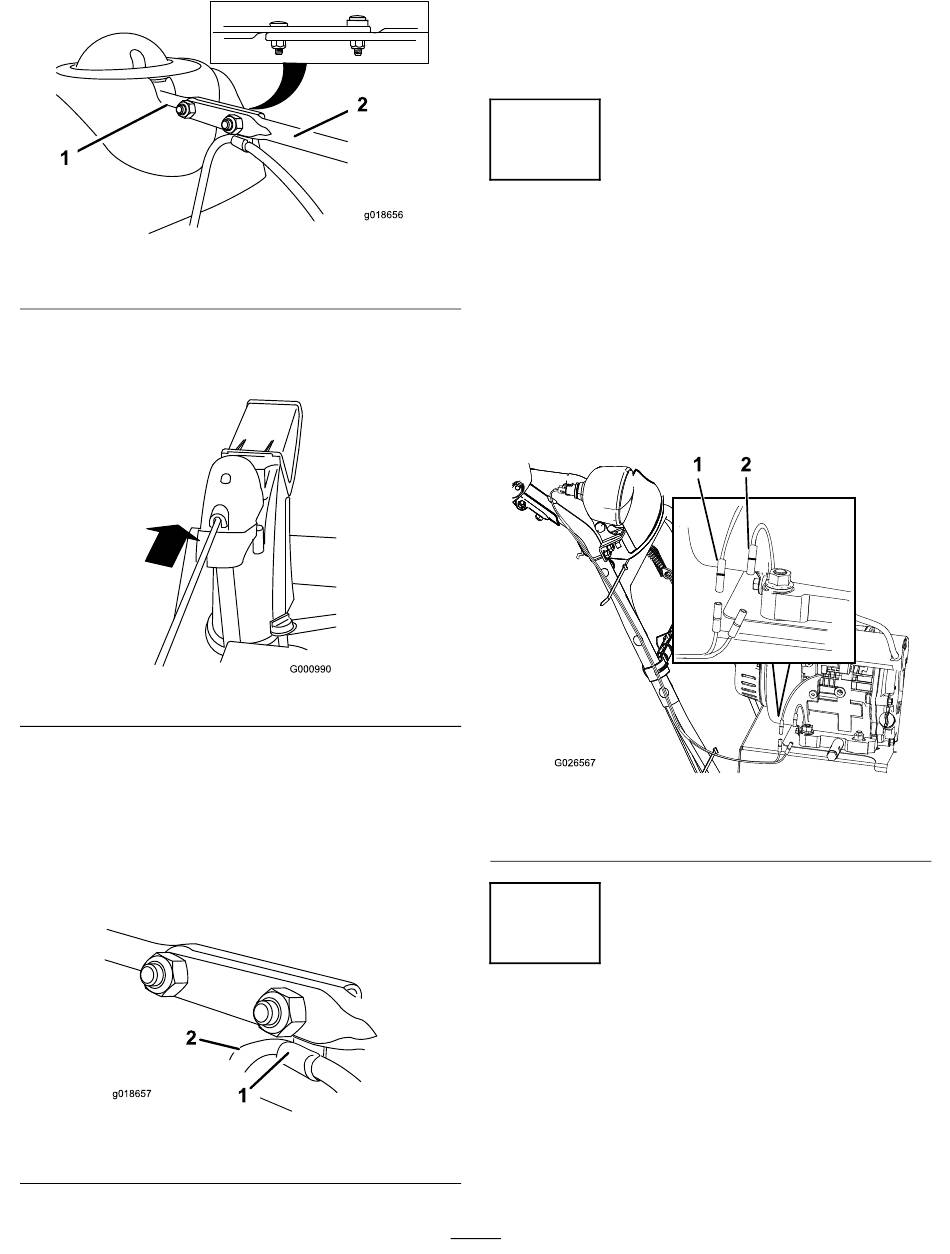

Figure 14
1. Tige courte
4. Insérez l'avant de la tige dans l'ouverture au dos du
couvercle du secteur denté de la goulotte jusqu'à ce
qu'il glisse dans le secteur denté
Figure 15
5. Alignez les trous des extrémités réunies des tiges et
insérez 2 boulons de carrosserie (pris dans le sachet de
pièces détachées) dans la tige courte par le côté gauche
de la machine (vu de la position d'utilisation).
6. Insérez le serre-câble qui supporte le câble du
déflecteur sous la tête du boulon de carrosserie avant et
fixez les boulons avec les contre-écrous fournis dans le
sachet de pièces détachées
g018657
Figure 16
1. Serre-câble
g018656
2. Tige longue
(Figure 15).
(Figure 16).
2. Câble de déflecteur
7. Maintenez le déclencheur bleu enfoncé et faites
effectuer un cercle au levier Quick Stick pour
vérifier que la goulotte et le déflecteur fonctionnent
correctement.
5
Connexion du fil du phare et
du chauffe-mains au moteur
Aucune pièce requise
Procédure
Branchez un connecteur au fil du démarreur et l'autre à la
masse (Figure 17).
Remarque: Les queues de cochon sont identifiées par un
code couleur.
1. Connecteur de câble de
démarreur
6

Plein d'huile moteur

Aucune pièce requise
Procédure
À la livraison, le moteur de la machine contient de l'huile.
Remarque: Avant de mettre le moteur en marche,
vérifiez le niveau d'huile moteur et faites l'appoint si
nécessaire.
10
Figure 17
2. Connecteur de masse
