3

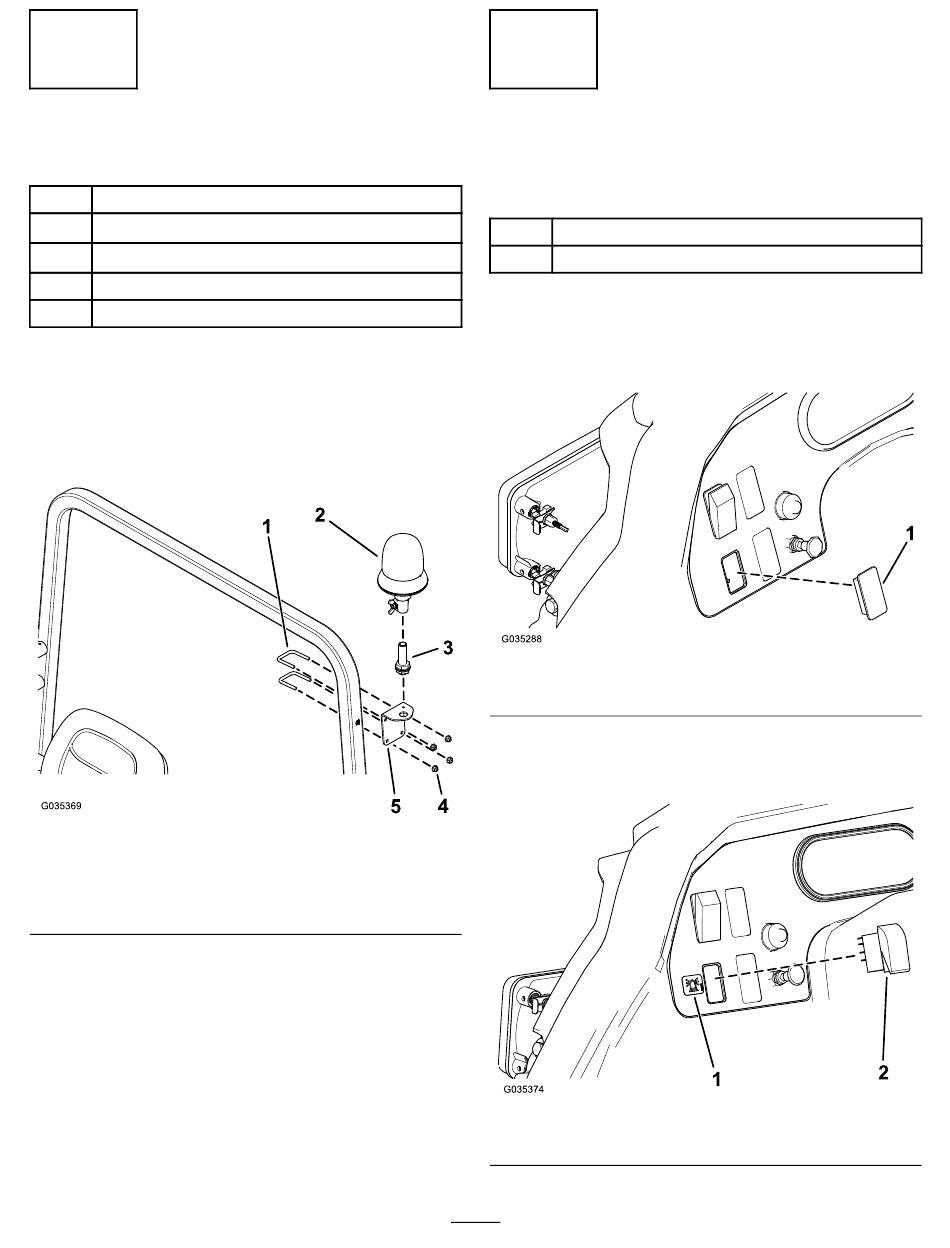

Montage du gyrophare

Pièces nécessaires pour cette opération:
1 Support du gyrophare
2
Étrier fileté
4
Écrou à embase (3/8 po)
1 Douille de gyrophare
1 Gyrophare
Procédure
1. Fixez légèrement le support de gyrophare sur le côté
du montant du système ROPS au moyen des 2 étriers
filetés et des 2 écrous à embase (3/8 po), comme
montré à la Figure
1. Étrier fileté
2. Gyrophare
3. Douille de gyrophare
2. Montez la douille de gyrophare sur le support de
gyrophare avec l'écrou de blocage fourni
3. Branchez le gyrophare à la douille et serrez l'écrou à
oreilles (Figure 3).
3.
Figure 3
4. Écrou à embase (3/8 po)
5. Support du gyrophare
(Figure
4
Pose de l'interrupteur à
bascule
Pièces nécessaires pour cette opération:
1 Interrupteur à bascule
1 Autocollant de gyrophare
Procédure
1. Retirez l'obturateur en plastique sur le côté gauche de
la planche de bord
1. Obturateur en plastique
2. Insérez l'interrupteur à bascule dans l'ouverture et
appliquez l'autocollant du gyrophare à gauche de
l'interrupteur
3).
1. Autocollant de gyrophare
5
(Figure 4).
Figure 4
(Figure 5).
Figure 5
2. Interrupteur à bascule
