RIA261
Signal de sortie
Signal de panne
Mode de transmission
Raccordements électriques
Tension d'alimentation
Entrée de câble
Endress+Hauser
Grandeurs de sortie
Le signal d'entrée analogique (4 à 20 mA) n'est pas transmis. Le signal d'entrée est digitalisé, évalué et repré-
senté par l'afficheur CL.
Pas de mesure visible dans l'afficheur, pas de rétroéclairage.
L'indicateur laisse passer sans problème le protocole de transmission HART
Energie auxiliaire
actif
passif

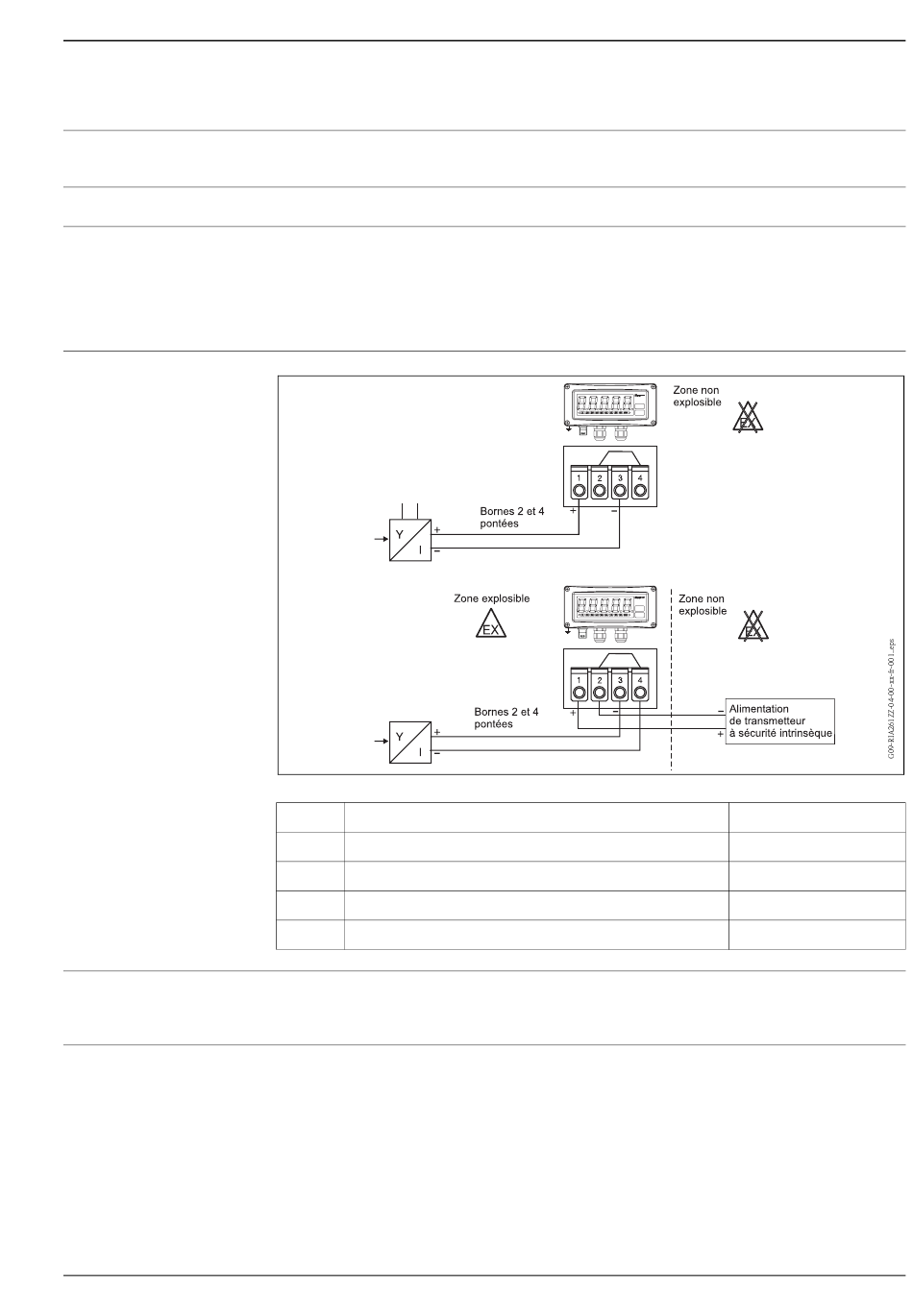

Occupation des bornes de l'indicateur
Occupation des bornes
1
Signal de mesure (+) 4 à 20 mA
2
Borne de raccordement pour autre appareil
3
Signal de mesure (-) 4 à 20 mA
4
Borne de raccordement pour autre appareil
L'alimentation est assurée par une boucle de courant de 4 à 20 mA.
Chute de tension :
< 2,5 V
2 x entrée de câble M20 x 1,5
en alternative :
2 x raccord NPT ½"
®
.
Entrée et sortie
Entrée signal
Borne
Entrée signal
Borne
3
