Montage
6.2
Installation : antenne intégrée
6.2.1
Orientation radiale de l'antenne
L' o rientation radiale de l' a ntenne n' e st pas nécessaire car l' e ffet de la polarisation est
négligeable en raison de l' a ngle d' é mission étroit.
6.2.2

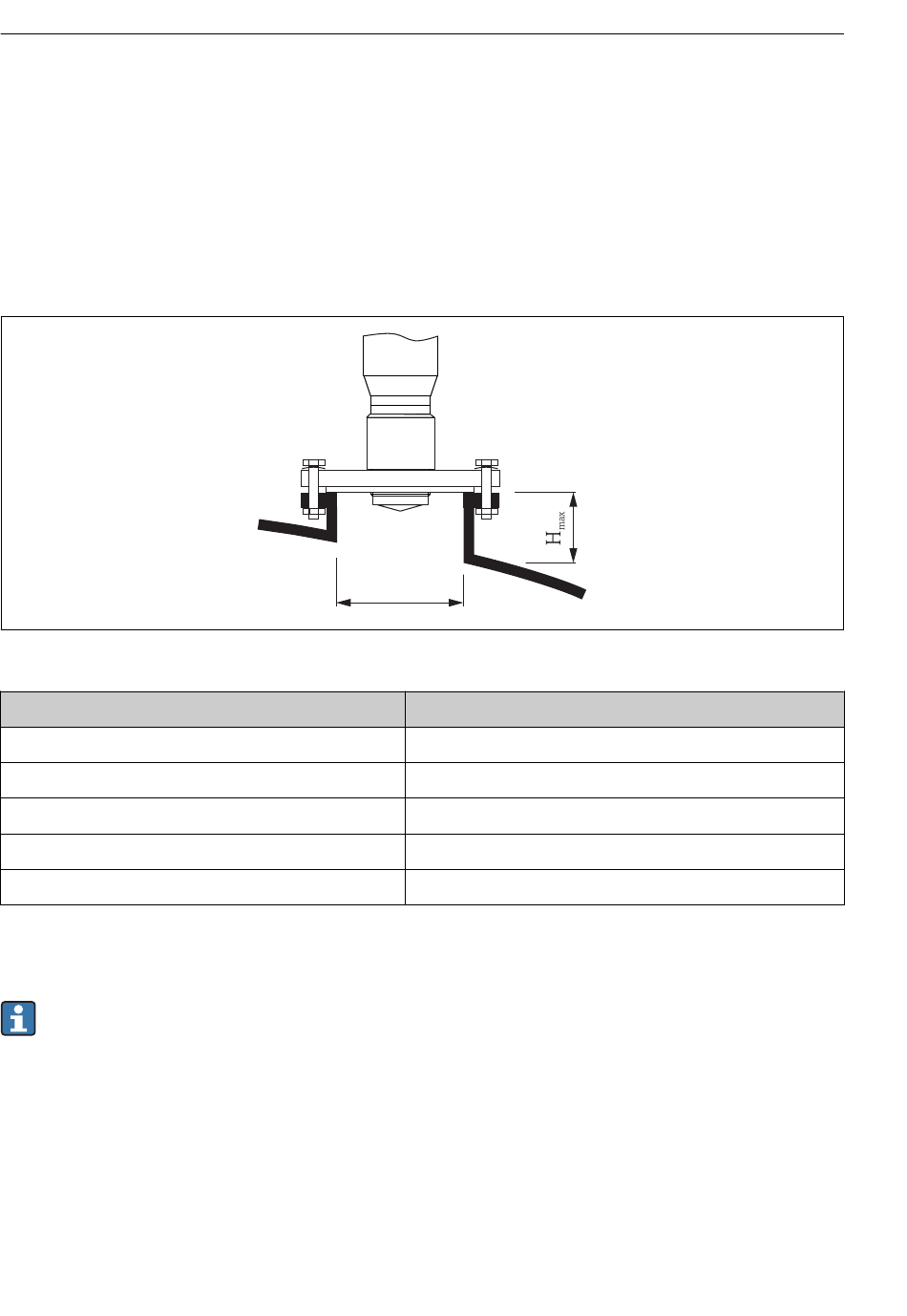

Informations sur les piquages
La longueur maximale du piquage H
Diamètre intérieur du piquage D
1)
min. 40 mm (1,5 in)
2)
min. 50 mm (2 in)
80 mm (3 in)
100 mm (4 in)
150 mm (6 in)
1)
Uniquement avec l' a ntenne GE (intégrée, PEEK 20mm / 3/4")
2)
Minimum pour l' a ntenne GF (intégrée, PEEK 40mm / 1-1/2")
Tenir compte des points suivants si l' a ntenne ne dépasse pas du piquage :
• L' e xtrémité du piquage doit être lisse et ébavurée. Si possible, les bords du piquage
doivent être arrondis.
• Il faut réaliser une suppression des échos parasites.
• Pour des applications avec piquages plus hauts que ceux mentionnés dans le tableau,
contactez Endress+Hauser.
20
dépend du diamètre du piquage D :
max
øD
Hauteur du piquage maximale H
≤150 mm (6 in)
≤150 mm (6 in)
≤200 mm (8 in)
≤300 mm (12 in)
≤500 mm (20 in)
Micropilot FMR62 HART
A0032208
max
