E
24
{
E
C
E
26
{42

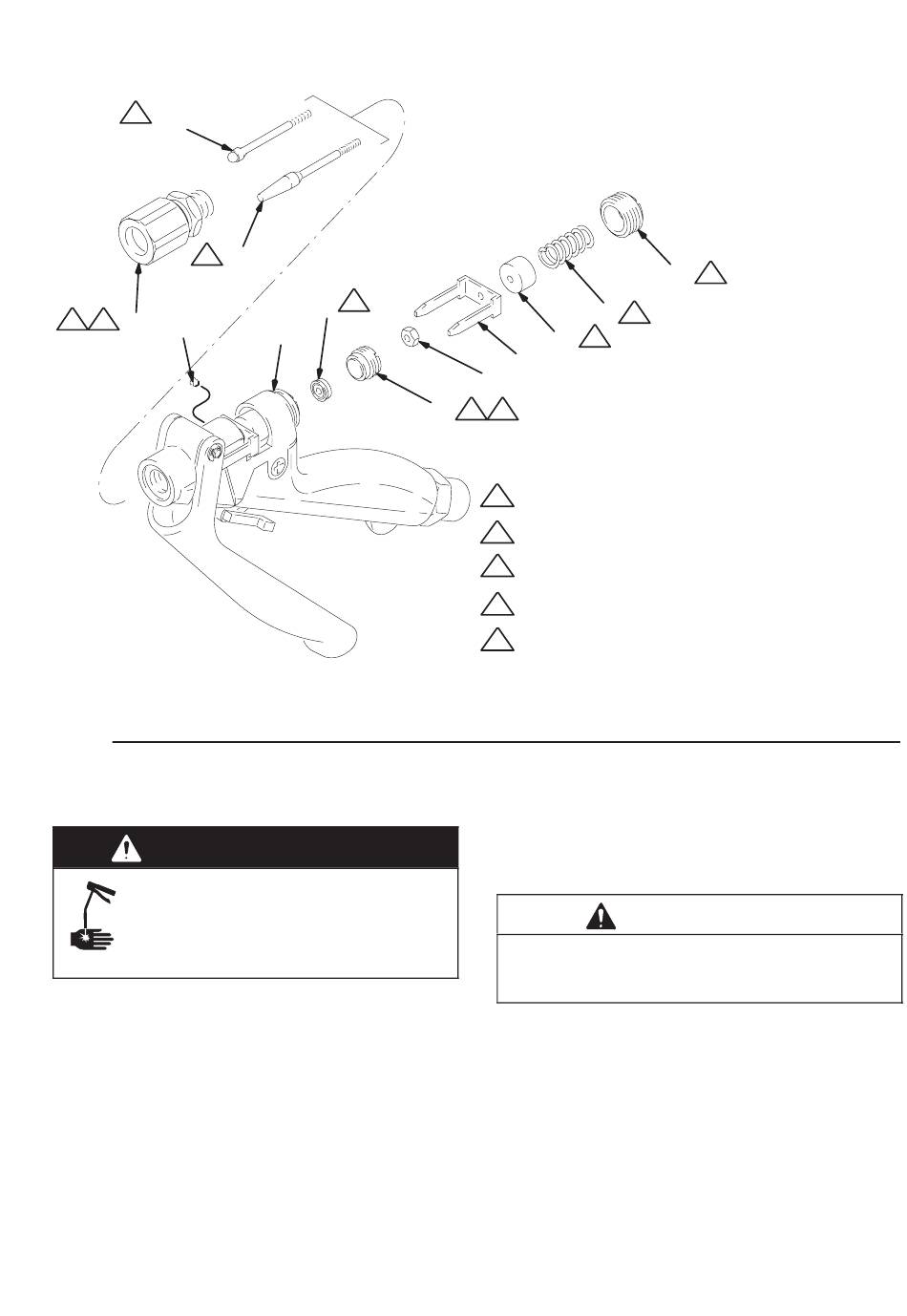

Fig. 4
Pour démonter et remonter entièrement le
pistolet
MISE EN GARDE
DANGERS D'INJECTIONS
Pour réduire les risques de blessure grave,
notamment par injection de produit, suivre
la Procédure de décompression de la
page 6 lorsque vous devez dépressuriser.
Démontage
1.
Effectuer les opérations 1 à 7 figurant dans les rubriques
Entretien de la tige de soupape et du joint. Vérifier
le relâchement de la pression du système avant de
commencer à procéder à l'entretien du pistolet.
2.
Retirer les vis (8), du déclencheur, la pièce d'écartement
(13), et la gâchette (29). Voir la Fig. 6, page 13.
Entretien
24*
F
3
17
A
28
20
1
27
H
E
REMARQUES:
A
Serrer à 0,68–1,13 N.m.
Modèles 235627, 237607 & 237649: Serrer au couple de 7,9–9,0 N.m
C
Modèles 235628 et 243775: Serrer à un couple de 11,3–14,1 N.m.
E
Appliquer de la graisse à base de lithium sur les filets
F
Appliquer de la graisse à base de lithium
Modèles 235627, 237607 & 237649: Serrer à un couple de 5,6–6,8 N.m
H
Modèle 235628 et 243775: Serrer à un couple de 11,3–14,1 N.m.
*
Modèles 235627, 237607 et 237649
{
Modèles 235628 et 243775
3.
Modèles 235627 et 237607: dévisser le tube produit
(19) du corps du pistolet (17).
Modèles 235628 et 243775: dévisser la vis sans tête
(42), puis le tube produit (19) vissé sur le corps du
pistolet (17).
Pour éviter de desserrer les connexions et d'endommager
le pistolet, saisir le corps du pistolet (17), et non la poignée
(14), lors de la dépose du tube produit (19).
4.
Pour le modèle 237649: si nécessaire pour le rem-
placement des pièces, desserrer le raccord d'entrée (19)
du tube produit (18).
5.
Retirer les vis (9), de la poignée du pistolet, la poignée
(14), le verrou (15), de la gâchette, la bille (2) et le
ressort (7).
6.
Retirer la butée (27) du joint d'étanchéité, le joint
d'étanchéité (3), et les joints toriques (5 et 6).
21
E
4
F
ATTENTION
04809A
308253
11
