Montage
5.2.5 Rotation de l'afficheur

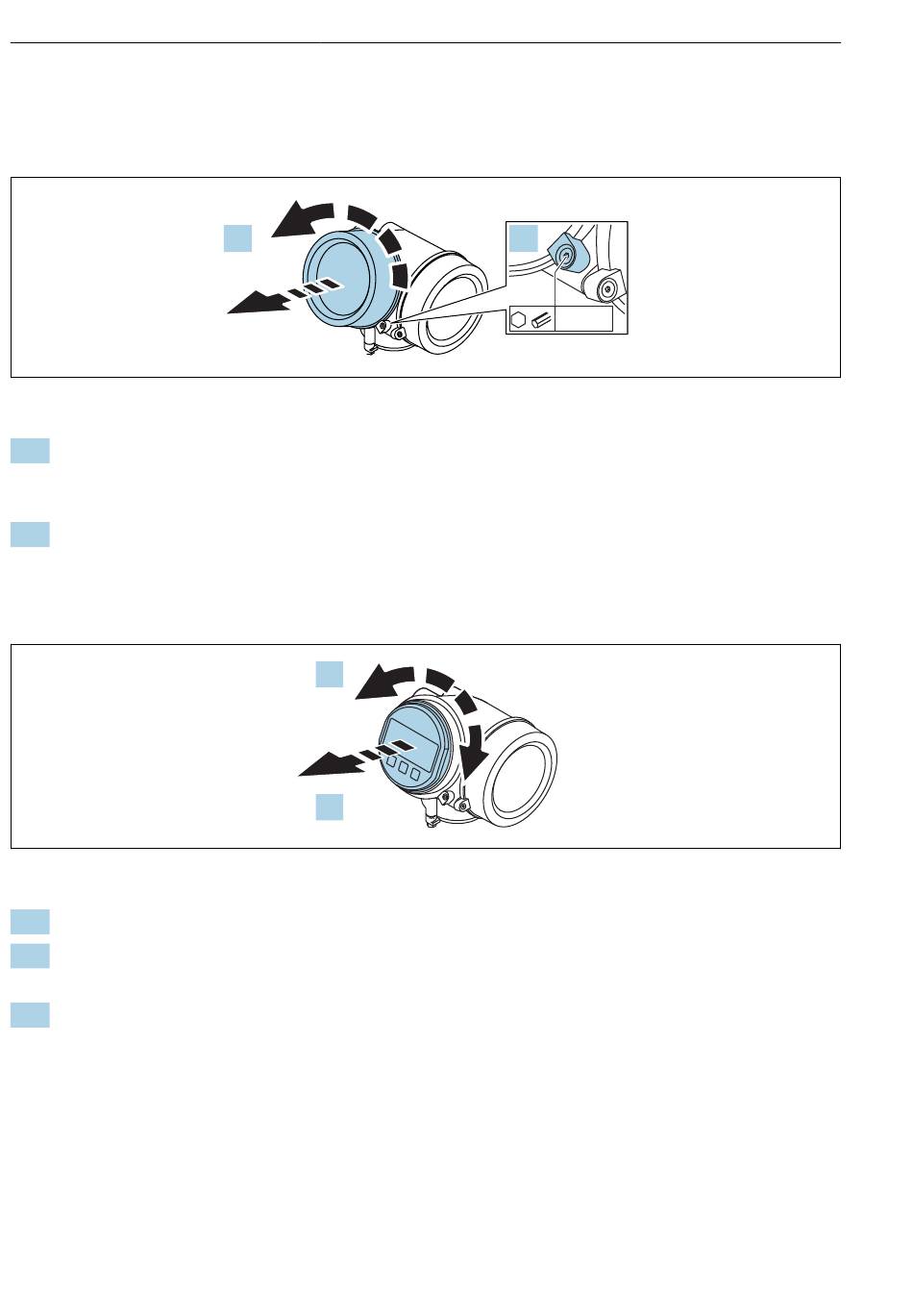

Ouverture du couvercle
1. Desserrer la vis du crampon de sécurité du couvercle du compartiment de l' é lectronique à
l' a ide d' u ne clé à six pans (3 mm) et tourner le crampon 90 ° dans le sens inverse des
aiguilles d' u ne montre.
2. Dévisser le couvercle du compartiment de l' é lectronique et contrôler le joint de
couvercle ; le remplacer si nécessaire.

Rotation du module d'affichage

1. Retirer le module d' a ffichage en effectuant un léger mouvement de rotation.
2. Tourner le module d' a ffichage dans la position souhaitée : max. 8 × 45 ° dans chaque
direction.
3. Poser le câble spiralé dans l' e space entre le boîtier et le module électronique principal,
puis enficher le module d' a ffichage sur le compartiment de l' é lectronique jusqu' à ce qu' i l
s' e nclenche.
16
2.
2.
1.
Levelflex FMP51, FMP52, FMP54 HART
1.
3 mm
A0021430
A0036401
