Liquisys M CPM223/253
Raccordement électrique des
capteurs analogiques
Endress+Hauser

Alimentation

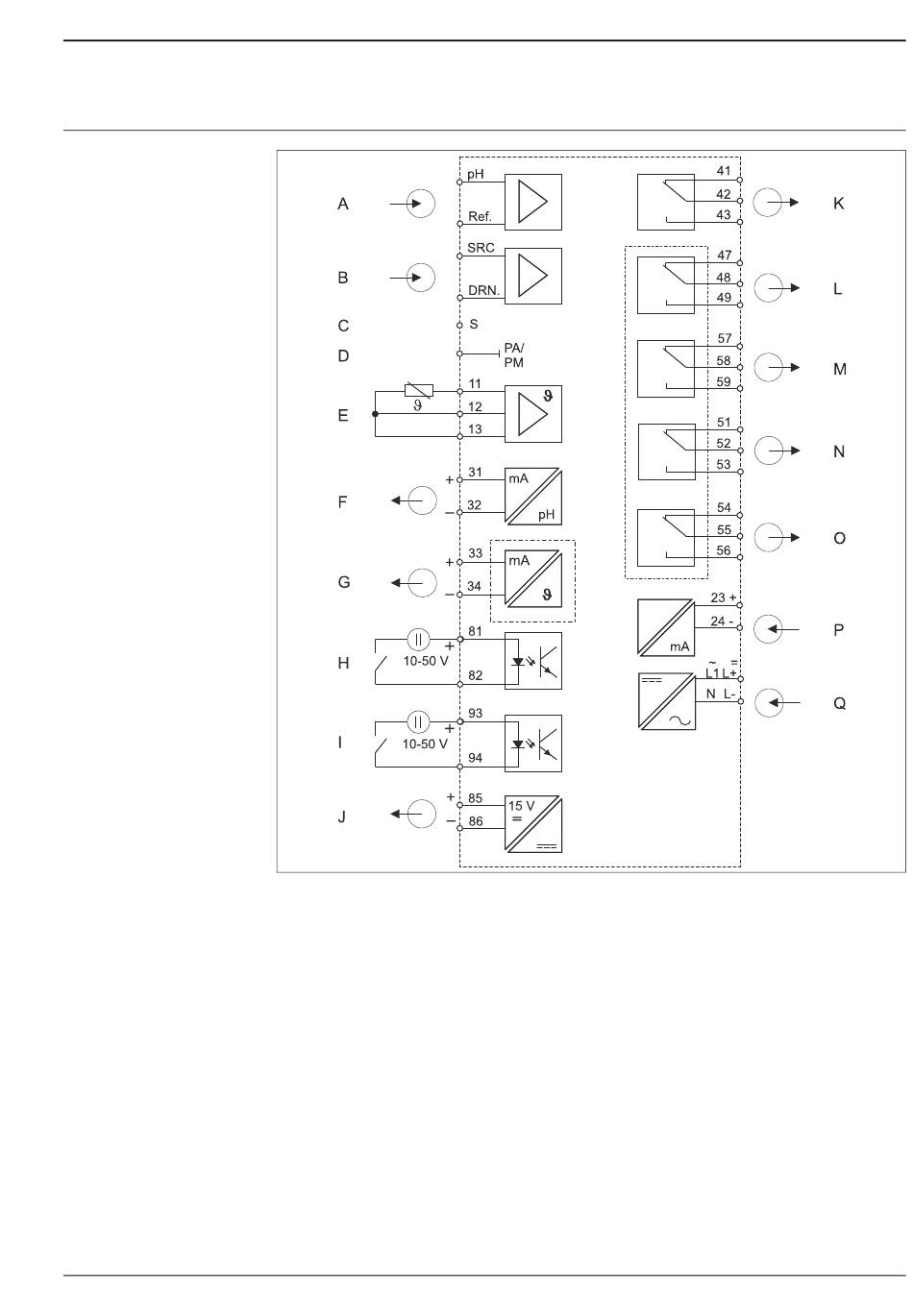

Raccordement électrique du transmetteur
A Capteur standard
B Capteur ISFET
C Blindage extérieur pour électrodes en verre
D Compensation de potentiel (PAL)
E Capteur de température
F Sortie signal 1 pH/redox
G Sortie signal 2 température, pH/redox ou régulateur
H Entrée binaire 1 (hold)
I Entrée binaire 2 (Chemoclean)
J Sortie alimentation
K Alarme (position du contact sans courant)
L Relais 1 (position du contact sans courant)
M Relais 2 (position du contact sans courant)
N Relais 3 (position du contact sans courant)
O Relais 4 (position du contact sans courant)
P Entrée courant 4 ... 20 mA
Q Alimentation
a0007753
