Retrait Du Panneau De Protection Inférieur - Toro TRX-16 Manuel De L'utilisateur

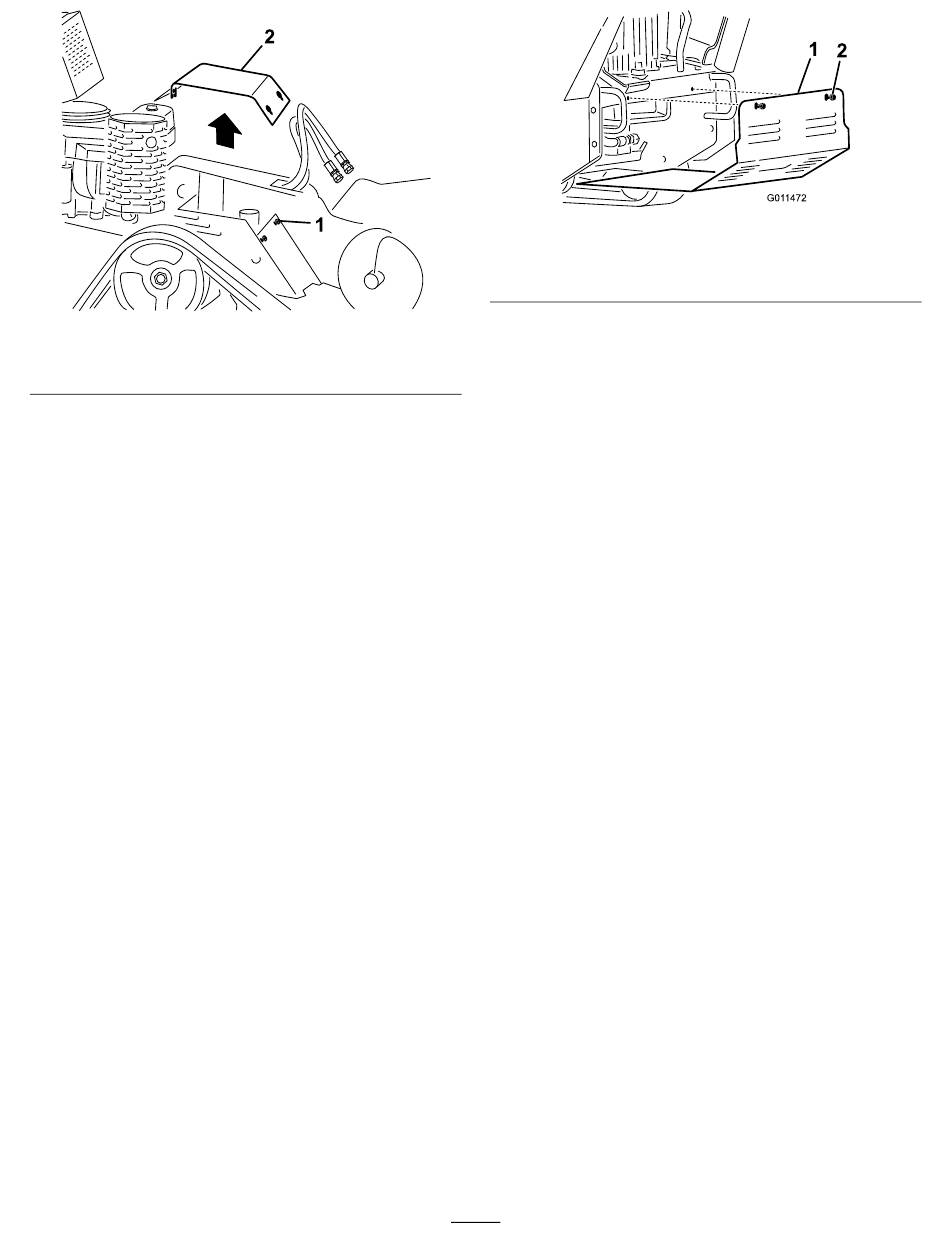

Figure 21
1. Boulon (3)
5. Poussez le capot de protection vers le côté droit
de la machine, puis dégagez-le des boulons et
déposez-le de la machine.
6. Pour monter le capot de protection avant
d'utiliser la machine, glissez-le en place et
fixez-le avec les 3 boulons retirés précédemment
(Figure 21).
Retrait du panneau de
protection inférieur
Remarque:
Les fixations des capots de la machine
sont conçues pour rester sur le capot après son
retrait. Dévissez toutes les fixations de chaque capot
de quelques tours de sorte que le capot soit desserré
mais reste en place. Dévissez-les ensuite jusqu'à
ce que le capot se détache. Vous éviterez ainsi
d'arracher les filets des boulons en les retirant des
dispositifs de retenue.
1. Garez la machine sur une surface plane et
horizontale, serrez le frein de stationnement (le
cas échéant) et abaissez l'élinde.
2. Coupez le moteur et enlevez la clé.
3. Desserrez l'un après l'autre les 2 boulons qui
fixent le panneau de protection inférieur jusqu'à
ce qu'il se détache
2. Capot de protection
(Figure 22).
1. Panneau de protection
inférieur
g281382
4. Tirez le panneau en arrière et déposez-le de la
machine.
5. Pour monter le panneau de protection avant
d'utiliser la machine, glissez-le dans la machine,
en appui sur les 4 pattes, et fixez-le en place
avec les 2 boulons retirés précédemment
(Figure 22).
Remarque:
le panneau pour bien l'appuyer sur les pattes
avant.
23
Figure 22
2. Boulons
Vous devrez peut-être soulever
g011472
