Montage

4.1 Exigences liées au montage
AVIS
Les températures élevées réduisent la durée de vie de l'afficheur.
‣
Pour éviter l' a ccumulation de chaleur, assurer un refroidissement suffisant de l' a ppareil.
‣
Ne pas utiliser l' a ppareil dans la plage de température supérieure durant une longue
période.
L' a fficheur de process est conçu pour être utilisé en façade d' a rmoire électrique.
La position de montage dépend de la lisibilité de l' a fficheur. Les raccords et sorties se
trouvent à l' a rrière. Le raccordement des câbles se fait au moyen de bornes codées.
Gamme de température de fonctionnement :
Appareils non Ex/Ex : –20 ... 60 °C (–4 ... 140 °F)
Appareils agréés UL : –20 ... 50 °C (–4 ... 122 °F)
4.2

Dimensions

Respecter la profondeur de montage d' e nv. 150 mm (5,91 in) pour l' a ppareil avec bornes
de raccordement et pinces de fixation.
Dans le cas des appareils avec agrément Ex, le cadre Ex est obligatoire et il est nécessaire
de prévoir une profondeur de montage de 175 mm (6,89 in). Pour d' a utres dimensions,
voir le chapitre "Caractéristiques techniques".
• Découpe dans la façade : 92 mm (3,62 in) x 45 mm (1,77 in).
• Épaisseur de la façade : max. 26 mm (1 in).
• Angle de lecture max. : depuis l' a xe central de l' a fficheur, 45° vers la gauche et vers la
droite.
• Si les appareils sont alignés horizontalement l' u n à côté de l' a utre (dans la direction X) ou
verticalement l' u n au-dessus de l' a utre (dans la direction Y), la distance mécanique
(définie par le boîtier et la face avant) doit être prise en compte.
4.3 Procédure de montage
La découpe nécessaire dans la façade de l' a rmoire électrique est de 92 mm (3,62 in) x
45 mm (1,77 in)
2 1

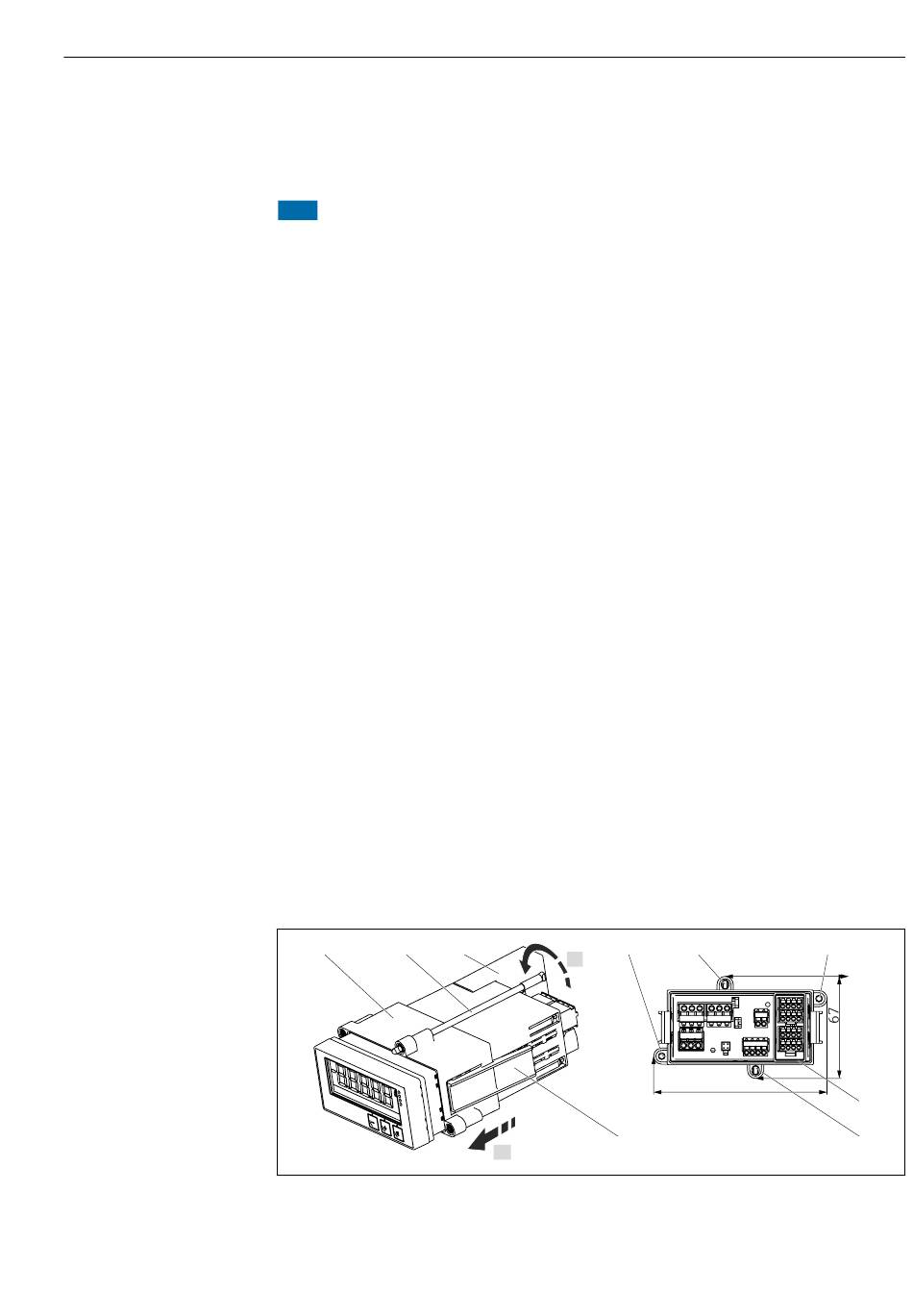

 1 Montage en façade d' a rmoire électrique
3
6
2.
5
1.
Montage
3
4
114
6
4
A0010404
