Planification de l'utilisation
3.6 Plages d'action et zones
Règles pour les zones
Leur nombre ne doit pas excéder 254. Une zone requiert au moins un transpondeur. Une
zone peut être formée par 255 transpondeurs au maximum. Les zones ne doivent pas se
chevaucher.
Une zone est définie par la distance maximale du pupitre opérateur à un ou plusieurs
transpondeurs. La même distance maximale vaut pour tous les transpondeurs d'une zone.
L'affectation des transpondeurs aux zones est définie dans le projet.
Exemple

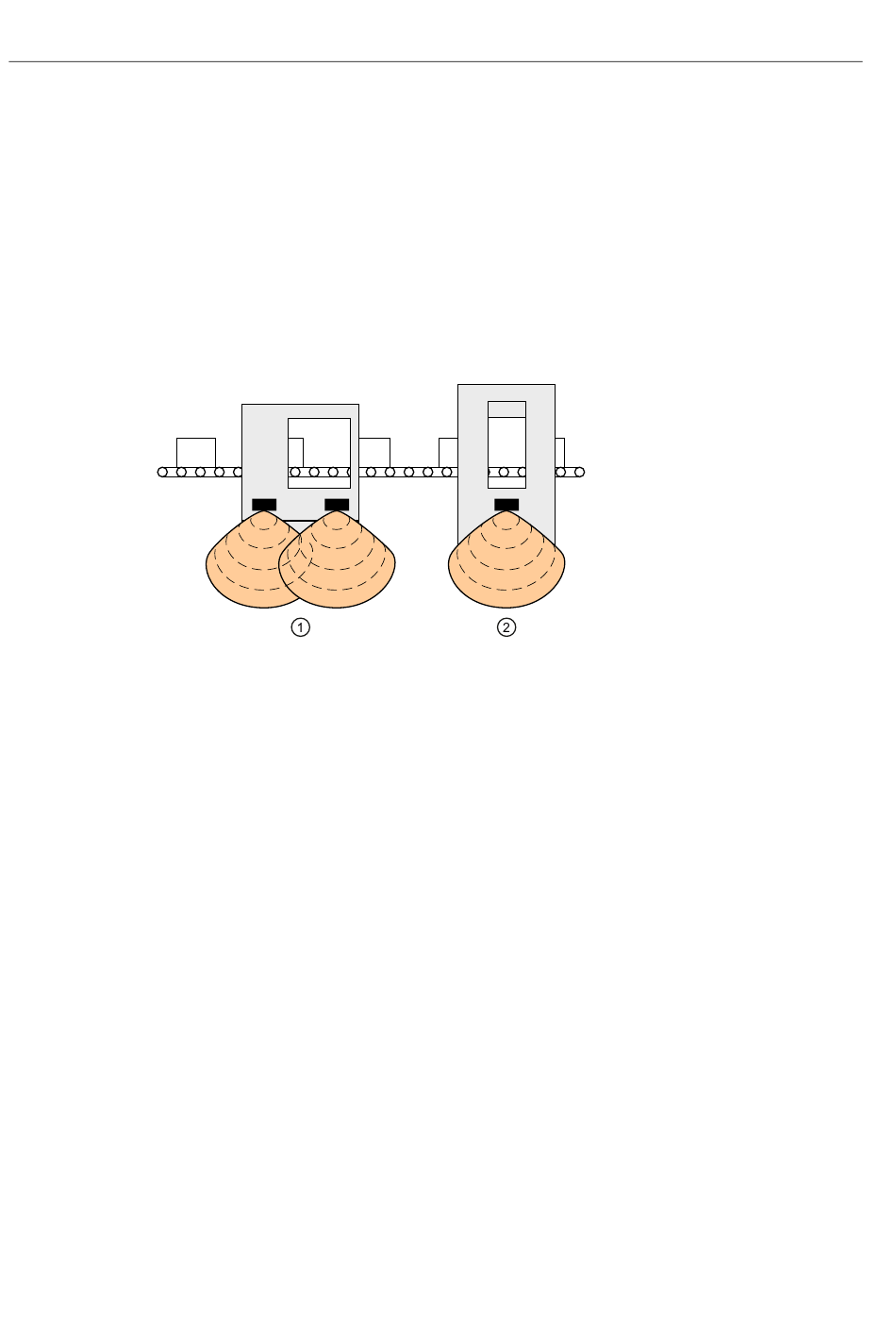

La figure suivante montre un exemple avec deux zones.
①
②
Transpondeur
Chaque transpondeur a une ID univoque. La zone d'émission du transpondeur a à peu près
la forme d'un lobe avec une couverture d'environ 8 m.
Vous paramétrez l'ID directement dans le transpondeur. L'ID paramétrée doit correspondre
au paramétrage dans le projet.
La mesure de la distance est effectuée de la manière suivante :
● Le pupitre opérateur émet des signaux dans le projet en cours.
● Le transpondeur réagit au signal du pupitre opérateur et envoie son ID au pupitre
● Le pupitre opérateur mesure la distance au transpondeur ou aux transpondeurs.
Le pupitre opérateur détermine ainsi la plage d'action ou la zone dans laquelle il se trouve.
Règles pour les transpondeurs
Les règles suivantes sont appliquées pour l'affectation des transpondeurs :
● Un transpondeur ne peut être affecté qu'à une seule zone.
● Un transpondeur ne peut être affecté qu'à une seule plage d'action.
● Un transpondeur peut être affecté à la fois à une zone et à une plage d'action.
60
Zone 1 formée par deux transpondeurs
Zone 2 formée par un transpondeur
opérateur.
Instructions de service, 08/2008, 6AV6691-1DQ01-2AC0
Mobile Panel 277F IWLAN
