3.5 Raccordement des conduits

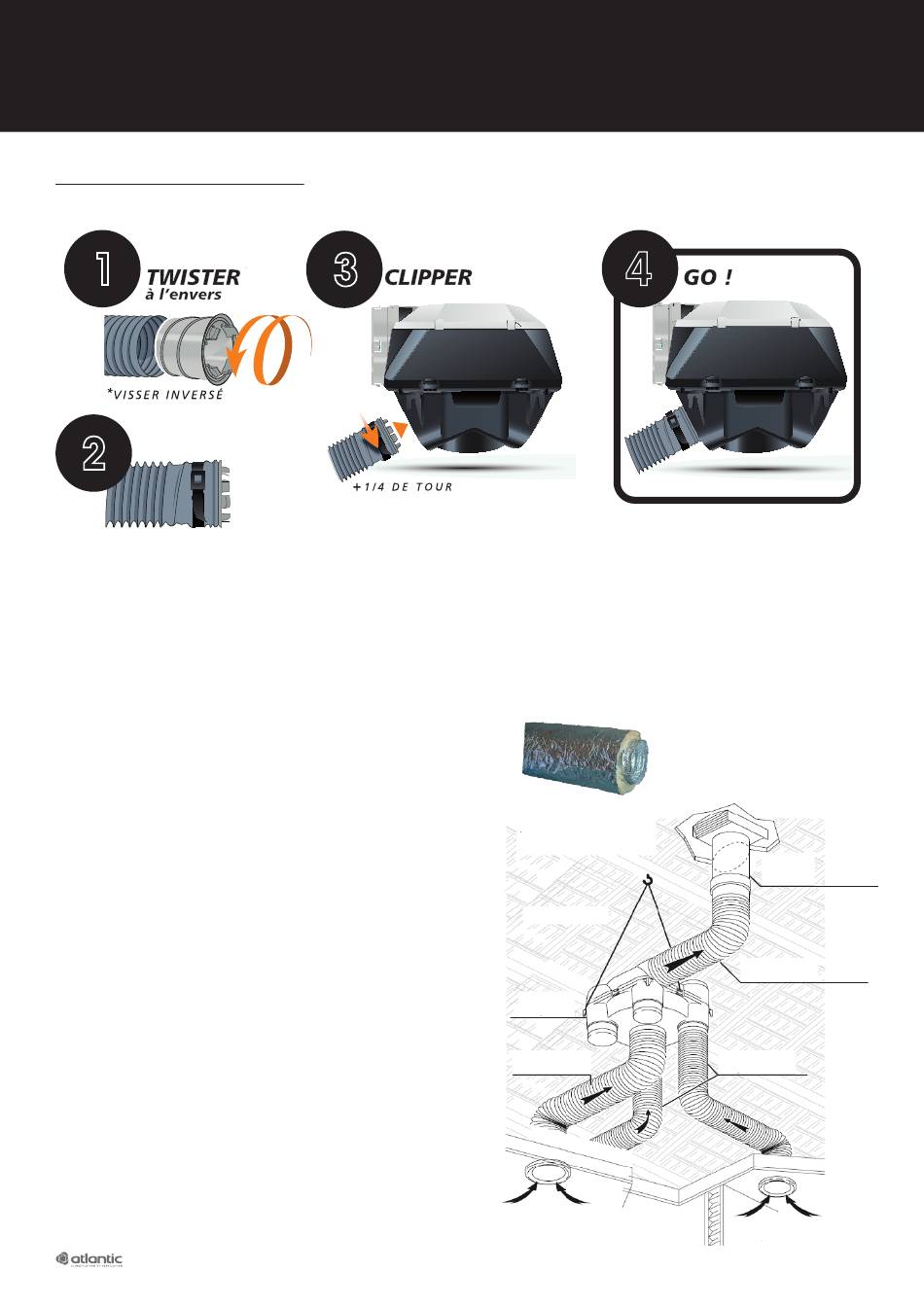

Mode d'emploi des piquages Twist & Go :
FIXER LE PIQUAGE DANS LA GAINE
AVEC LE COLLIER
Raccorder un par un les piquages sanitaires en respectant la configuration correspondant à votre maison (voir tableau 3.2 p2).
Raccorder le rejet au conduit souple soit directement si votre installation est en Ø160, soit avec la réduction 160/125 fourni si votre
installation est en Ø125. Le conduit souple sera relié à l'extérieur par l'intermédiaire d'un chapeau de toiture correspondant au diamètre
de votre réseau (Ø125 minimum).
Les piquages non utilisés doivent être bouchés avec les bouchons fournis.
Nota : la réduction 160/125 se monte sur le raccord démontable Ø 160 et non sur le produit.
3.6 Conseils d'installation
Conduits : utiliser les conduits souples isolés avec 25 mm de laine de verre.
N'utiliser que la longueur nécessaire, éviter les coudes inutiles, ne pas
écraser le produit.
Les parties rectilignes devront être étirées sans être «tendues» afin d'éviter
les résonances.
Bouches : les performances aérauliques et acoustiques du groupe sont
garanties avec les bouches suivantes : Cuisine GB 125 N ou NP ou LINE,
Sanitaires PB 80 N ou NP ou LINE.
Les bouches d'extraction doivent être placées uniquement dans les pièces
techniques (cuisines, sanitaires) et distantes d'au moins 20 cm d'un obstacle
(angle de mur, meuble ...).
Rejet : le rejet doit être obligatoirement raccordé à l'extérieur, avec un
chapeau de toiture CP 125 ou CP 160. Ne pas utiliser certaines tuiles à
douille ayant des performances aérauliques médiocres.
4
4
SCHEMA DE PRINCIPE
D'INSTALLATION
COMBLES
CAISSON
SUSPENDU
Conduit souple
isolé Ø125
Bouche
CUISINE
Chapeau de toiture
CP 125 ou CP 160
Conduit souple isolé
Ø125 ou Ø160
Conduit souple
isolé Ø80
Bouche
WC, SDB
