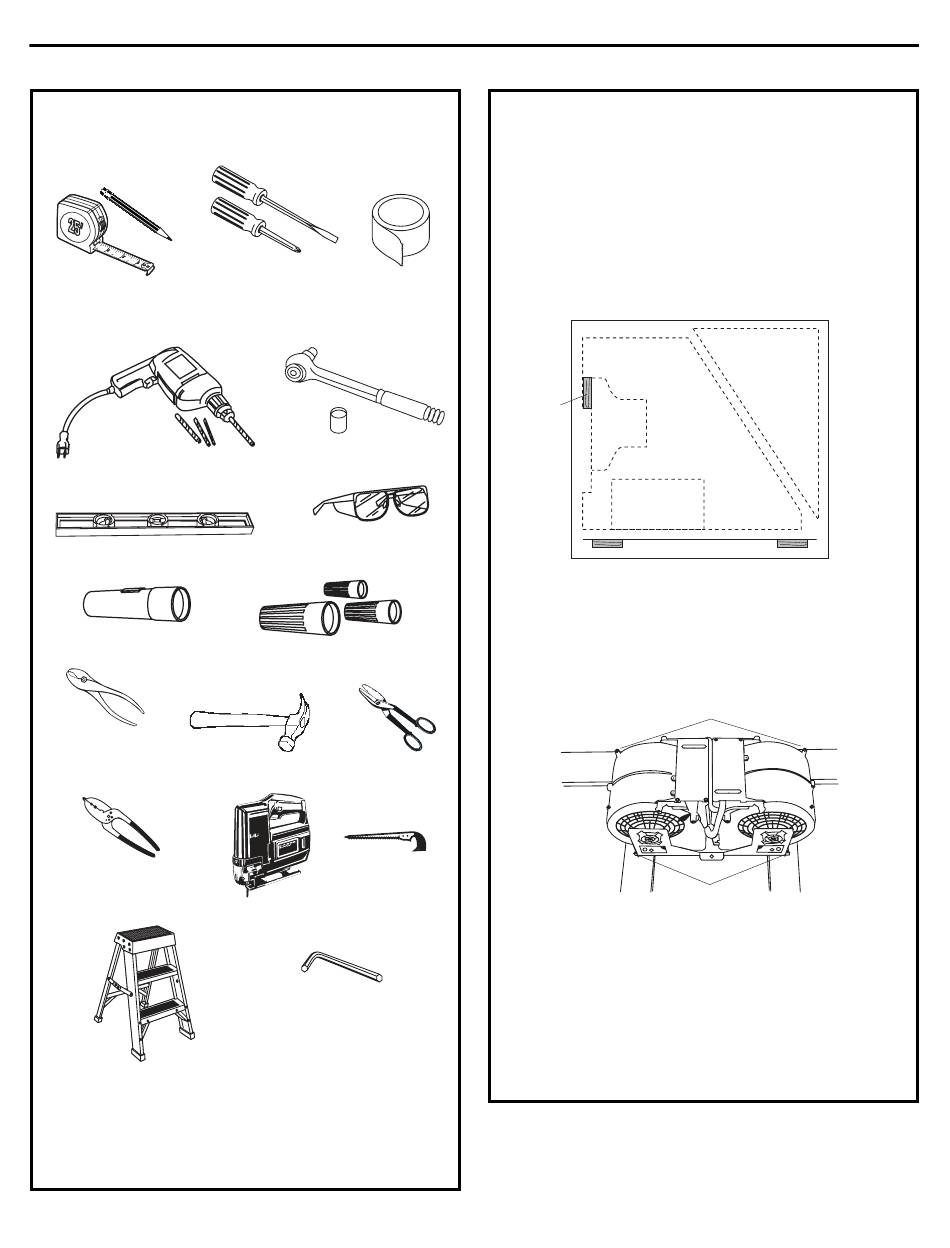

OUTILS ET MATÉRIAUX NÉCESSAIRES
(NON COMPRIS)
Crayon et ruban
à mesurer
Perceuse électrique avec
forets de 1 / et 3 / po
8 8
Niveau à bulle
Lampe torche
Pince
Marteau
Pince coupante à
dénuder
Escabeau
Autres matériaux :
• 120 V, 60 Hz. 15 ou 20 A, 2 fils avec fil de mise à la terre.
Circuit de dérivation mis à la terre.
• Serre-câble pour boîte de jonction.
• Conduit rond de 7 po ou rectangulaire de 3¼ x 12 po en longueur
suffisante pour l'installation.
Instructions d'installation
Tournevis Phillips Ruban adhésif
et tournevis plat en toile
Douille hexagonale pivotante
de ¼ po
Lunettes de sécurité
Capuchons de connexion homologués cUL
Cisailles à métaux
Scie sauteuse ou scie à guichet
Clé Allen
DÉBALLAGE
• Retirez les pièces de la section de carton en V. Retirez la pièce
de carton. Retirez les tampons d'expédition.
• Sortez la hotte de la boîte.
ATTENTION :
Soulevez la hotte par les bords extérieurs de l'ouverture de
ventilation sur la partie supérieure de la hotte. Ne soulevez pas
la hotte par les cloisons de l'ouverture de ventilation pour éviter
les dommages.
Support de
Adaptateur
fixation en
de transition
bois
Moteur monté
sur palette
• Retirez l'adaptateur de transition de l'intérieur de la hotte.
Mettez les vis au rebut.
• Le moteur de la hotte est fixé sur une palette au moyen de
4 vis. Repérez les 2 vis de chaque côté du moteur et retirez-les.
Mettez au rebut la palette.
• Depuis l'intérieur de la hotte, retirez les vis de transport
maintenant le support en bois fixé à la partie arrière de la hotte.
Mettez de côté le support en bois et les vis pour les utiliser plus
tard au cours de l'installation. Ne les mettez pas au rebut.
• Retirez le couvercle de la boîte de jonction et l'alvéole
défonçable.
• Installez un serre-câble sur la partie arrière ou la partie
supérieure de la hotte.
• Retirez le ruban et le matériel d'emballage de la hotte, de
l'adaptateur de transition et du moteur.
1 pi = 0,3 m
1 po = 2,5 cm
11
Ensemble de
pièces
Hotte
Boîte d'expédition
Vis de fixation
Vis de fixation
