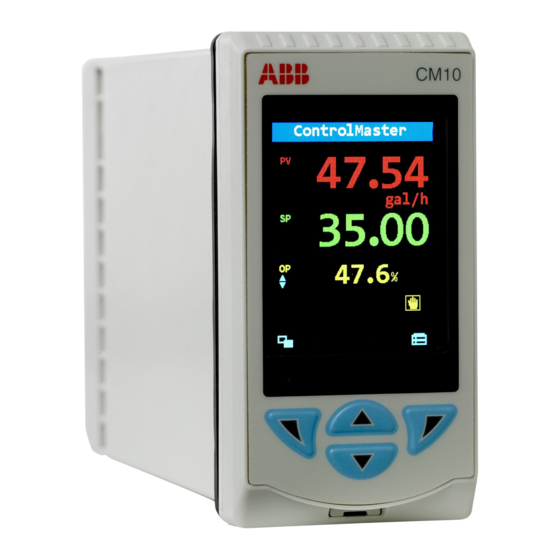

ABB ControlMaster CM10 Mode D'emploi

ABB ControlMaster CM10 Mode D'emploi

Masquer les pouces Voir aussi pour ControlMaster CM10:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
—
A B B M E A S U R E M E N T & A N A LY T I C S | G U I DE UTI LI S ATEU R – FONC TI ON N A LITÉ DE B A S E | I M/C M/ B - F R R E V. S
ControlMaster CM10, CM30 et CM50
Régulateurs universels de procédé, DIN 1/8, 1/4 et 1/2
Measurement made easy
Pour plus d'informations :
D'autres publications peuvent être téléchargées
gratuitement sur :
www.abb.com/measurement
ou en scannant ce code :
Fiche technique
ControlMaster CM10
Régulateur universel de procédé, 1/8 DIN
Fiche technique
ControlMaster CM30
Régulateur universel de procédé, 1/4 DIN
Fiche technique
ControlMaster CM50
Régulateur universel de procédé, 1/2 DIN
Supplément des communications
ControlMaster CM10, CM15, CM30, CM50, CMF160 et CMF310
Régulateurs et indicateurs universels de procédé, 1/8, 1/4, 1/2 DIN et Montés sur place
Recherchez ou
cliquez sur :
DS/CM10-FR
DS/CM30-FR
DS/CM50-FR
IM/CM/C-FR
