Installation
5.5.2

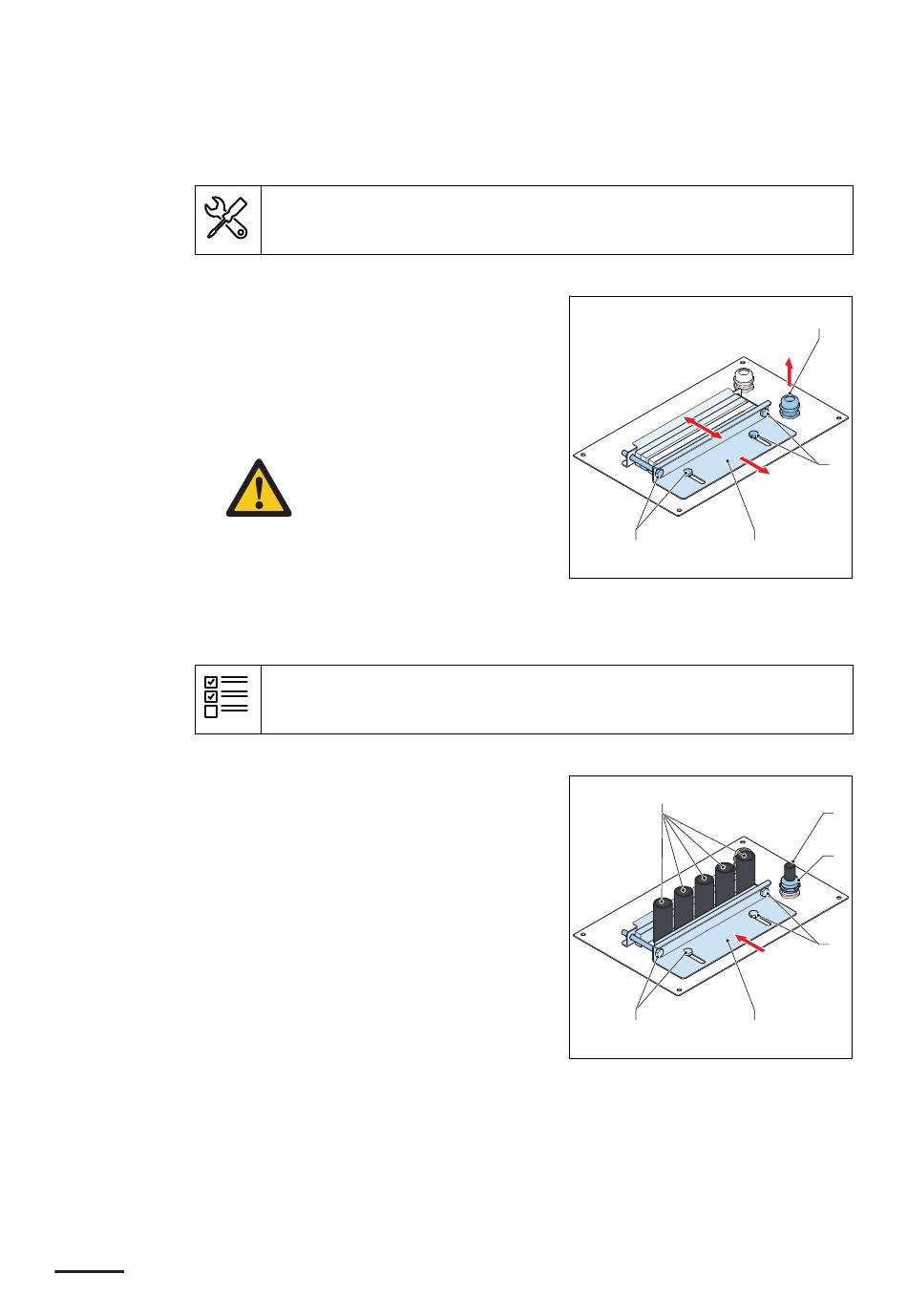

Ouvrez l'entrée de câble et retirez le presse-étoupe
Prérequis
Procédure
1. Ouvrez les portes avant et droite. Voir
la section 6.1.
2. Desserrez les fixations (A).
3. Déplacez la plaque coulissante (B)
pour ouvrir l'entrée de câble.
4. Si nécessaire, retirez le presse-étoupe
(C) pour le câble Ethernet.
5.5.3
Guidez les câbles dans l'ouverture de la plaque de guidage de câble
Prérequis
Procédure
1. Si nécessaire, installez le presse-
étoupe (A) par-dessus le câble
Ethernet (B).
2. Guidez les fils (C) du câble d'entrée CA,
le fil PE et le conducteur de mise à la
terre pour l'enceinte à travers l'entrée
de câble.
3. Tirez les fils et le câble à travers la
plaque de presse-étoupe et l'entrée de
câble. Assurez le mou sur tout le
câblage.
4. Fermez la plaque coulissante (D).
5. Serrez les fixations (E).
6. Fermez les portes. Voir la section 6.2.
30
•
Clé plate
Précaution : Si le presse-
étoupe du câble Ethernet
n'est pas utilisé, assurez-
vous qu'il reste fermé et
scellé.
1.
Ouvrez les portes avant et droite.
2.
L'entrée de câble est ouverte.
A
B
C
E
D
BCM.S1102.0-FR | 001
C
A
B
A
E
