10
Installation du flexible entre le
raccord en T et le clapet à bille
Pièces nécessaires pour cette
opération:
1 Flexible de rampe (141 cm)
2 Collier
Procédure
Installez le flexible (Figure 23).
1
2
3

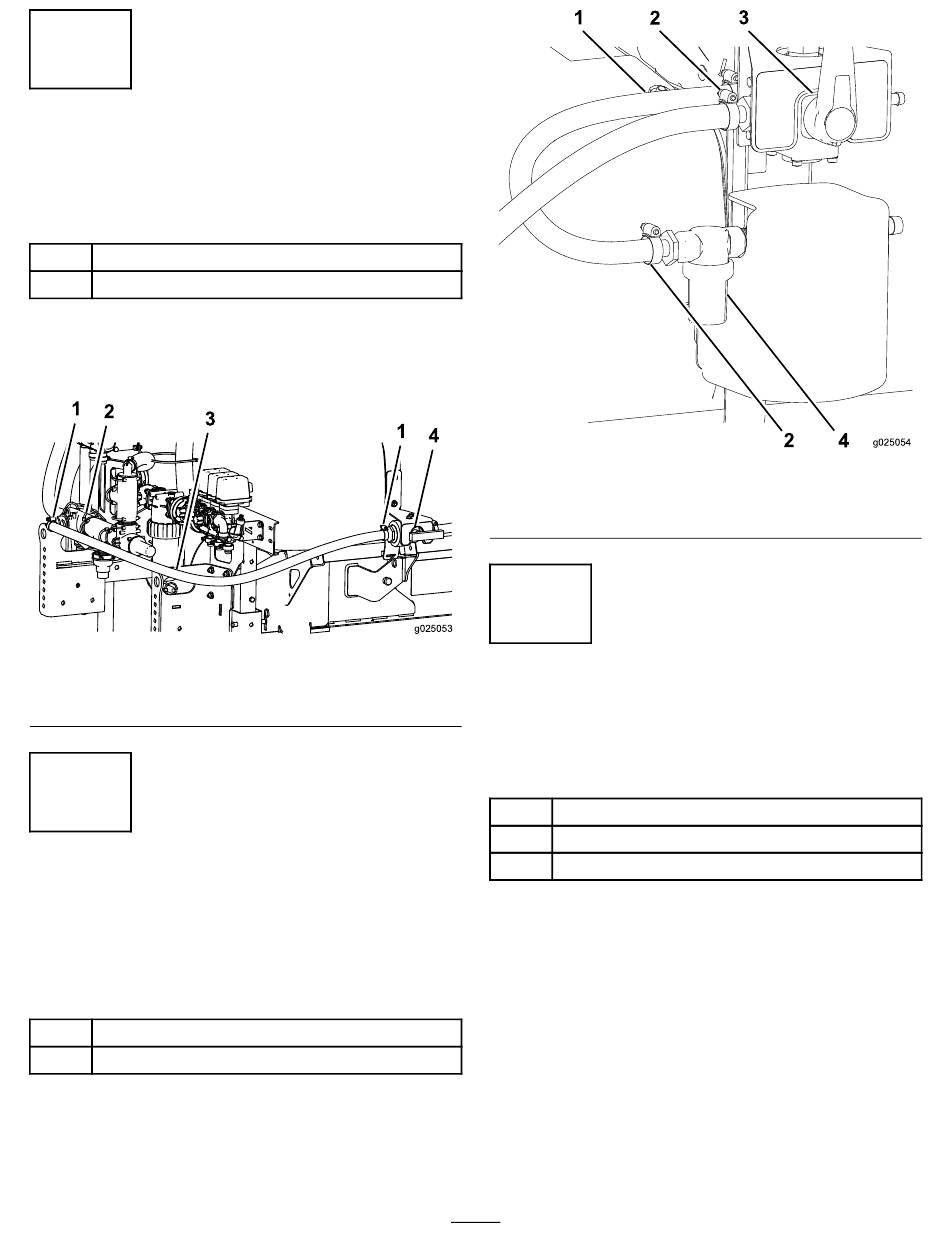

Figure 23
1. Collier
2. Raccord en T
11
Installation du flexible entre le
filtre sous pression et la vanne
à 4 voies
Pièces nécessaires pour cette
opération:
1 Flexible (61 cm)
2 Collier
Procédure
Installez le flexible (Figure 24).
1
4
g025053
3. Flexible
4. Clapet à bille
1
1. Flexible
2. Collier
12
Installation des flexibles de
support du raccord en T
Pièces nécessaires pour cette
opération:
2 Flexible (61 cm)
1 Raccord en T
4
Collier
Procédure
Reposez les flexibles de 61 cm et le raccord en T (Figure 25).
14
2 3
2
Figure 24
3. Vanne à 4 voies
4. Filtre
4
g025054
