Montage
3. 3 Montage
3.3.1 Ensemble de mesure
L'ensemble de mesure complet comprend au moins :
• une cellule de mesure de chlore
• le transmetteur Liquisys M CCM223/253
• un câble de mesure spécial
• une chambre de passage
• un appareil de référence pour déterminer le chlore libre selon la méthode DPD
4
3
2
1

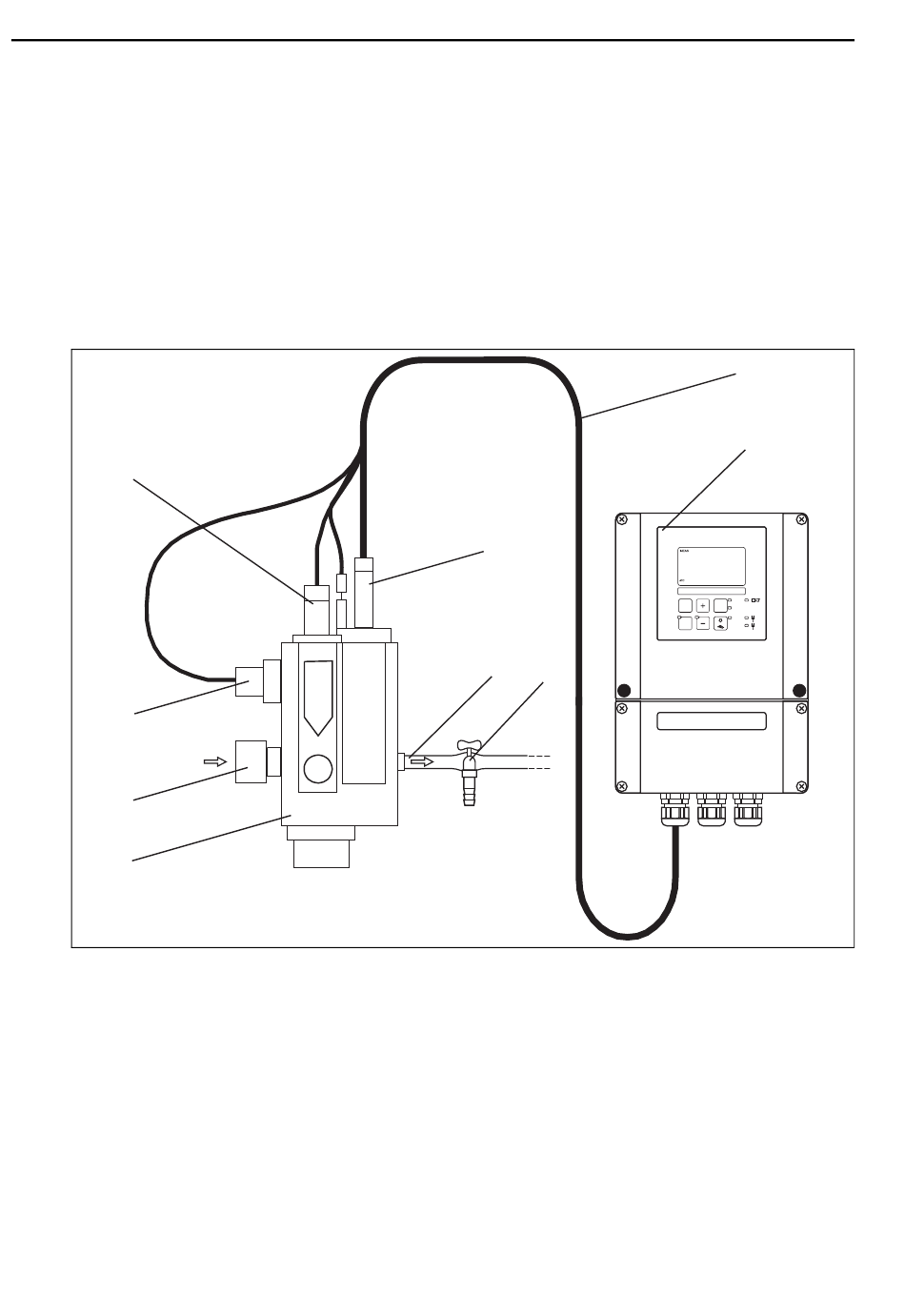

Fig. 2 : Ensemble de mesure avec chambre de passage (exemple)
1
Chambre de passage CCA250
2
Entrée du produit
3
Capteur de position inductif pour contrôler le débit
4
Emplacements de montage pour les électrodes pH/redox
5
Cellule de mesure de chlore CCS140
8
5
6
7
6
Evacuation du produit
7
Robinet de prélèvement
8
Câble de capteur
9
Transmetteur
CCS140/CCS141
8
9
mg/l
0.42
25.0 ¡C
REL1
ALARM
REL2
CAL
REL
REL1
E
REL2
a0001691
