Description de l'appareil

3.1 Boîtier fermé

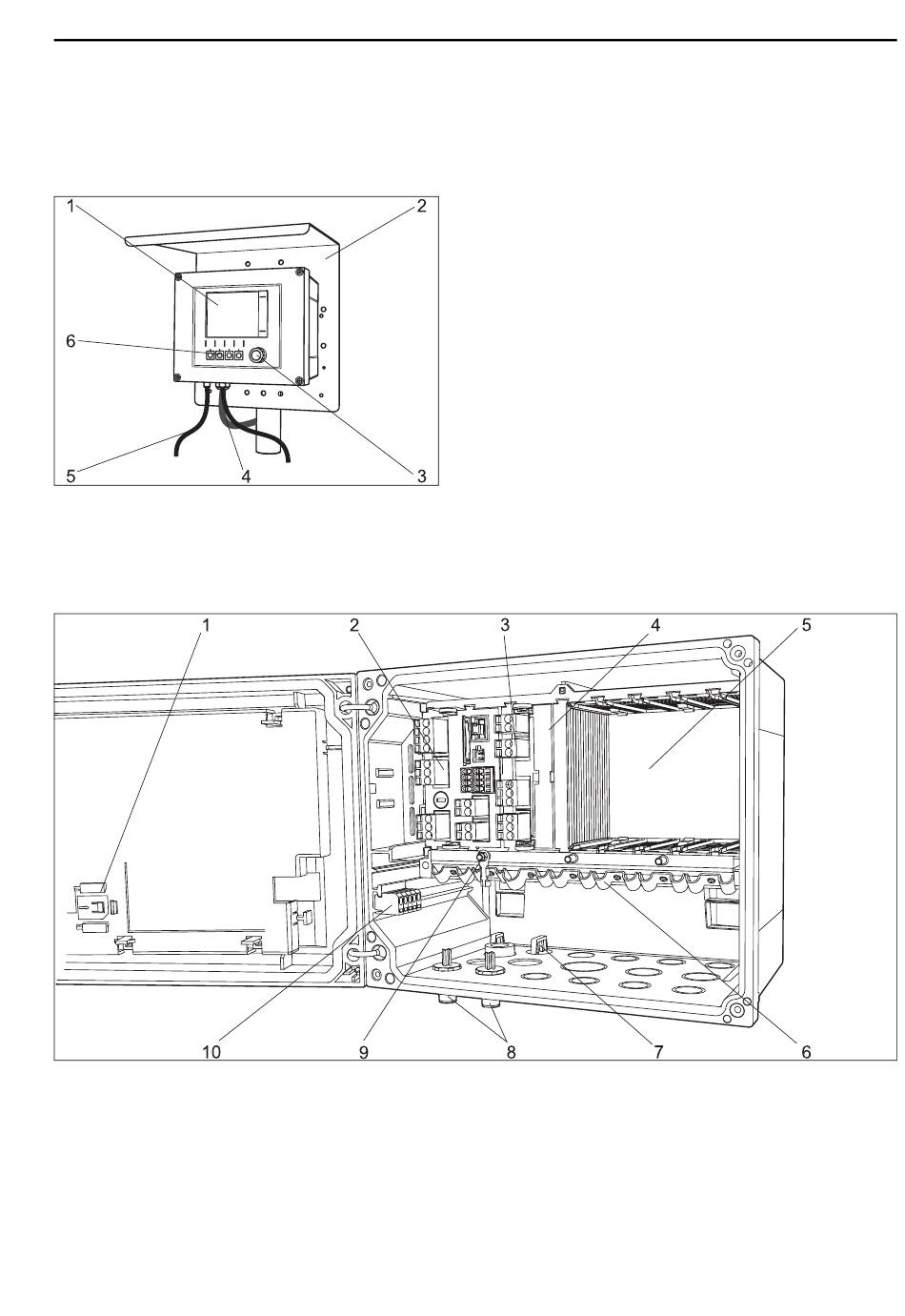

Fig. 1 : Liquiline monté sur mât
3.2 Boîtier ouvert
Fig. 2 : Avec couvercle de l'afficheur ouvert (sans câblage)
1 Emplacement de rangement pour la carte SD
2 Module de base
3 Module d'extension (en option)
4 Protection contre les contacts accidentels, couvercle
aveugle et couvercle d'extrémité
5 Zone de raccordement pour les extensions ultérieures
6 Rail de montage des câbles
Endress+Hauser
1 Affichage
2 Capot de protection contre les intempéries (en option)
3 Navigateur
4 Câble de capteur ou de sortie courant
5 Câble d'alimentation
6 Touches programmables, affectation fonction du menu
a0012681
7 Obturateur pour perçage de presse-étoupe
8 Connecteur M12 pour le raccordement du capteur (en
option)
9 Boulon fileté pour la connexion du conducteur de
protection
10 Bornes de répartition pour les signaux commutés
(optionnelles)
Description de l'appareil
a0012444
