4 Câblage
Danger !
Veuillez noter que le raccordement électrique doit être exclusivement effectué hors tension.
Attention !
• La liaison à la terre doit être réalisée avant toutes les autres. La rupture du câble de terre génère
des dangers.
• Avant la mise en service, comparer la concordance de la tension d'alimentation avec les indica-
tions sur la plaque signalétique (face gauche de l'appareil).
• Le raccordement mixte de basses et de très basses tensions aux relais n'est pas permis.
• Prévoir un contacteur adéquat au niveau de l'installation du bâtiment. Ce fusible de protection
doit être placé à proximité de l'appareil (facilement accessible) et marqué comme dispositif de
séparation.
• Le câble de réseau nécessite un parafoudre (courant nominal = 10 A).
Remarque !
Tenir compte de la désignation des bornes de raccordement au dos de l'appareil.
4.1

Raccordement de l'indicateur de process

Une alimentation de transmetteur est mise à disposition pour chaque entrée. L'alimentation de
transmetteur est essentiellement prévue pour l'alimentation de capteurs 2 fils ; elle est galvanique-
ment séparée du système et des sorties.
RTD
x2
x5 x6 x7
4-W
3-W
2-W
TC
x7
Type J,K,T,N... ±100mV...±1V
R12 R11 R13 R22 R21 R23

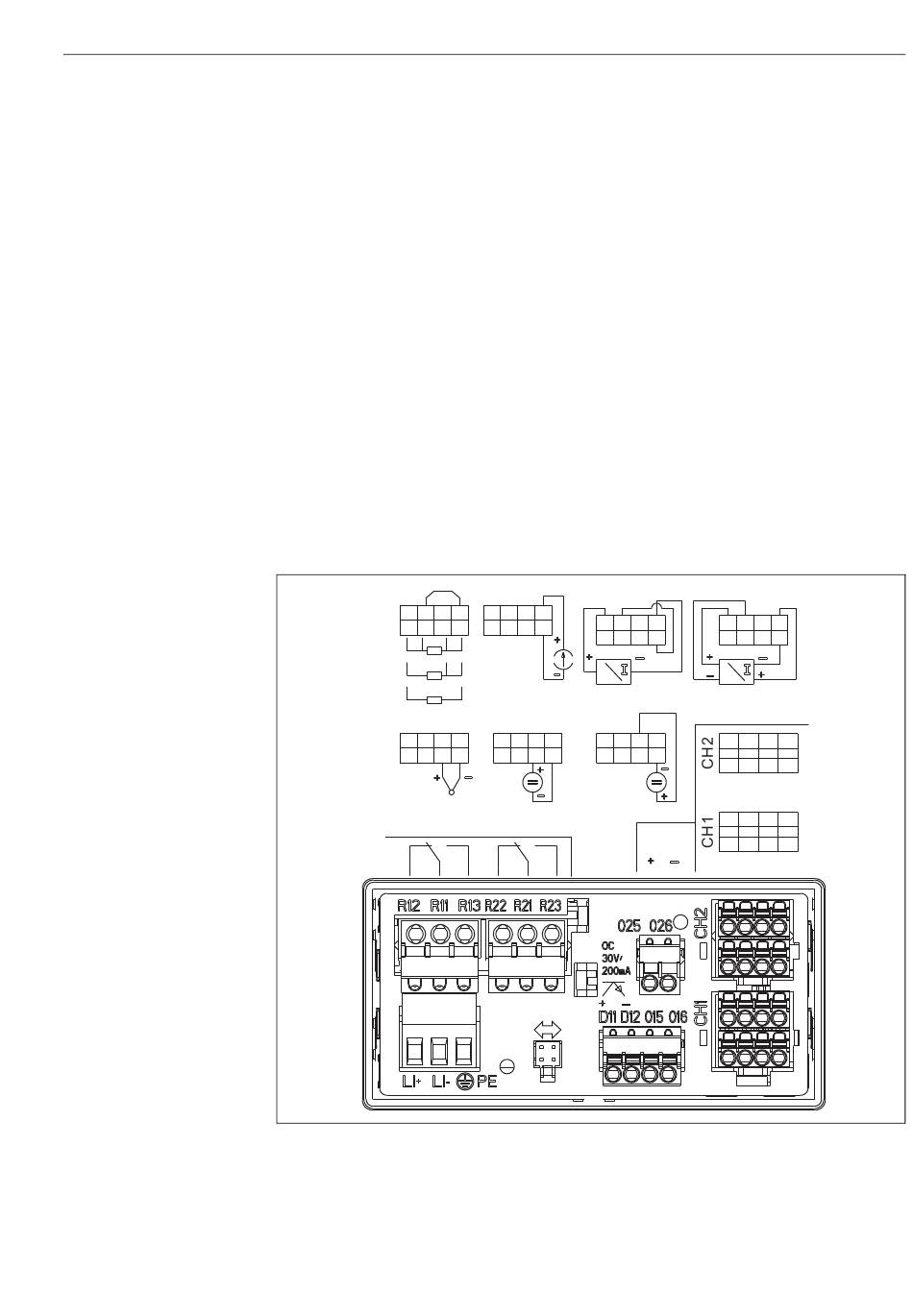

Fig. 4: Vue de dos et occupation des bornes de l'indicateur de process
I
LPS 2-W
x4
x4
x1 x2
x8 x8
0/4...20mA
U<=1V
U>1V
x8 x7 x8
0...10V
0/1...5V
±10V
±30V
LPS 4-W
x4 x1 x2 x4
x8 x8
4...20mA 0/4...20mA
x3 21 22 23 24
x8
25 26 27 28
11 12 13 14
Analog Out
15 16 17 18
4...20mA
Câblage
a0010228
