Information technique
Levelflex M FMP40
Radar de niveau filoguidé
Transmetteur de niveau pour
- Mesure de niveau sur solides en vrac et liquides
- Mesure d'interface sur liquides
Domaines d'application
Mesure de niveau
Mesure de niveau continue de solides pulvérulents ou
granuleux, par ex. granulés en matière synthétique, et de
liquides.
• Mesure indépendante de la densité ou densité
apparente, conductivité, coefficient diélectrique,
température et poussières, par ex. pendant le
remplissage pneumatique.
TI00358F/14/FR/15.12
• Mesure possible également en cas de surfaces fortement
agitées et de mousse.
• Les protocoles HART avec 4 à 20 mA analogique,
PROFIBUS PA et FOUNDATION Fieldbus sont
disponibles pour l'intégration système.
• Utilisation dans les systèmes de sécurité (anti-débordement)
avec exigences de la sécurité fonctionnelle jusqu'à SIL 2
selon IEC 61508/IEC 61511-1.
• Agrément WHG (loi allemande sur le régime des eaux)
Mesure d'interface
Mesure continue d'interfaces entre deux liquides avec des
coefficients diélectriques très différents, comme par
exemple le pétrole et l'eau.
• Mesure indépendante de la densité, conductivité et
température
• Variante d'électronique pour la mesure simultanée du
niveau d'interfaces et du niveau total dans les liquides.
Le protocole HART avec 4...20 mA analogique est
disponible pour l'intégration système.
• Variante spéciale pour la mesure du niveau d'interfaces à
un niveau total constant. Les protocoles PROFIBUS PA et
FOUNDATION Fieldbus sont disponibles pour
l'intégration système.
Principaux avantages
Les sondes sont disponibles avec des raccords process à
partir de ¾" ou des brides à partir de DN40 (1½").

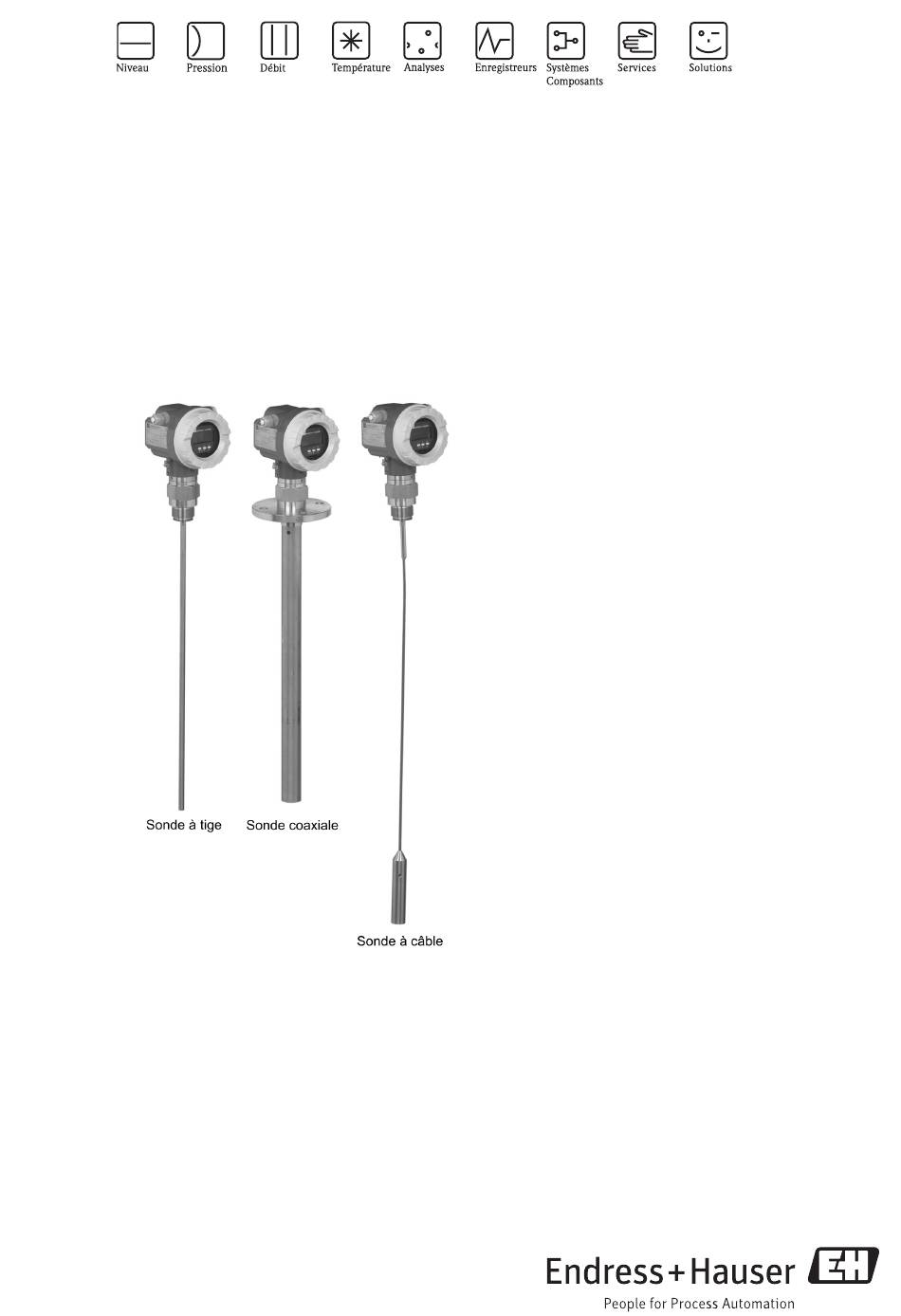

• Sondes à câble, pour la mesure de liquides ou solides en
vrac, gamme de mesure jusqu'à 35 m
• Sondes à tige, spécialement conçues pour la mesure sur
liquides ou solides légers
• Sondes coaxiales, conçues pour la mesure sur liquides à
très faible coefficient diélectrique
• Configuration rapide en face avant par menus déroulants.
• Diagnostic simple grâce à la représentation des courbes
échos sur l'afficheur.
• Logiciel d'exploitation Endress+Hauser pour mise en
service, documentation du point de mesure et diagnostic.
• Afficheur séparé FHX40 en option.
• Les sondes coaxiales permettent une mesure
indépendante des éléments internes de la cuve et du
montage dans un piquage.
• Les sondes sont interchangeables et raccourcissables.
• Agréments : ATEX, FM, CSA, TIIS, NEPSI, IECEx
