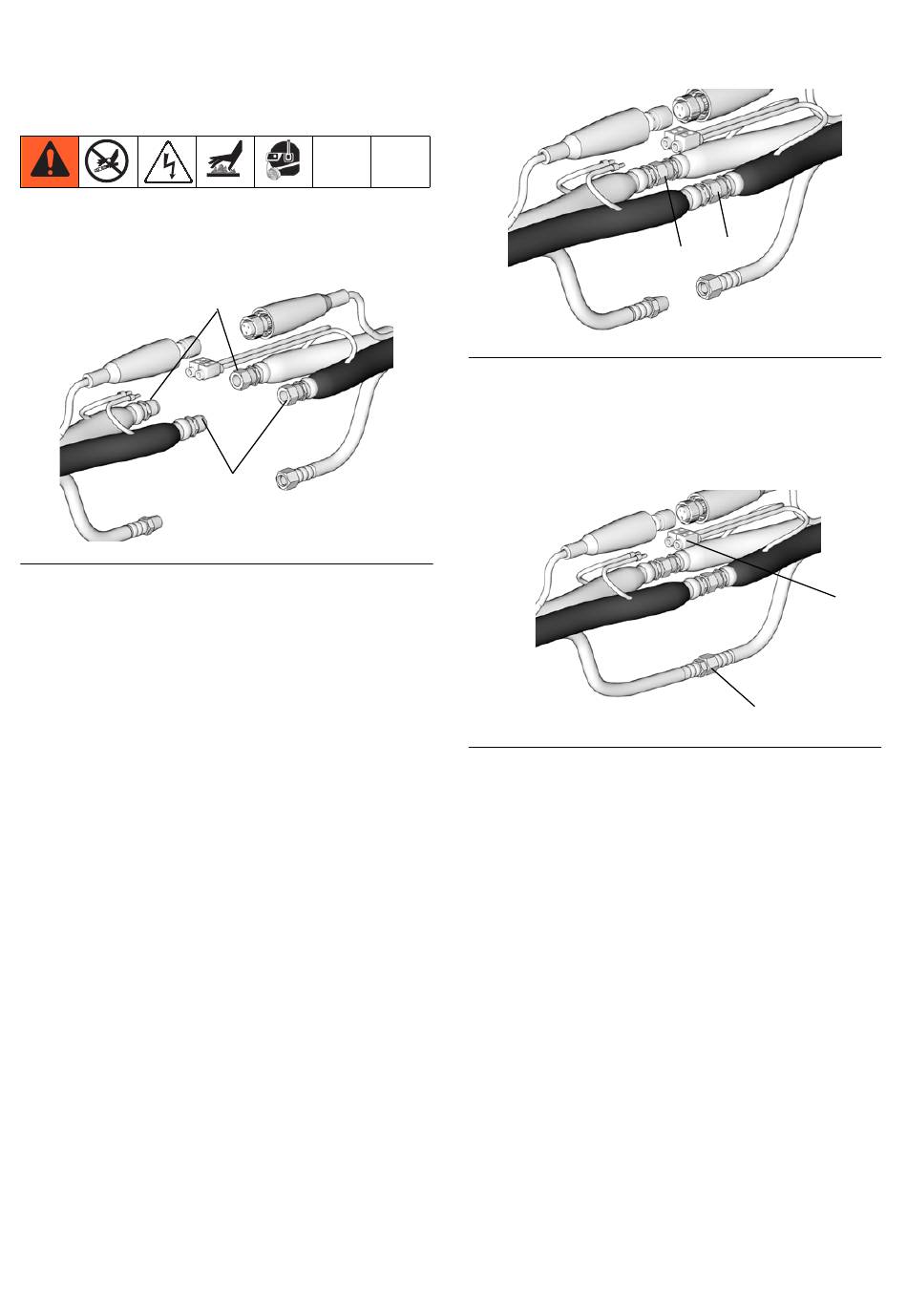

Raccordement des flexibles
chauffés
1. Placer les flexibles chauffés bout à bout en faisant
correspondre les couleurs. Rouge pour le composant
A (ISO), bleu pour le composant B (RES).
F
. 2
IG
2. Raccorder les flexibles de fluide (1, 2) et serrer.
Consulter les caractéristiques relatives aux couples
de serrage maximum ci-dessous et sur la F
Ne jamais dépasser le couple de serrage.
Serrer les flexibles de 6,4 mm (1/4 po.) et 9,5 mm
(3/8 po.) de diamètre intérieur à :
•
Un couple de 19 N•m (14 pi.-lb) pour le côté A.
•
Un couple de 27 N•m (20 pi.-lb) pour le côté B.
Serrer les flexibles de 13 mm (1/2 po.) de diamètre
intérieur à :
•
Un couple de 58 N•m (43 pi.-lb) pour le côté A.
•
Un couple de 74 N•m (55 pi.-lb) pour le côté B.
310763ZAP
B
A
TI2678B
. 3.
IG
F
. 3
IG
REMARQUE : Les flexibles à isolation chauffés ne
comportent pas de flexible d'air.
3. Raccorder les flexibles d'air (3).
F
. 4
IG
Installation
1
2
TI2679B
12
3
TI2682B
13
