10.2 Raccordement

10.2 Raccordement
Montage du connecteur de bus
Montez le connecteur PROFINET selon les indications du Guide d'installation PROFINET
(https://www.profibus.com/).
Raccordement du connecteur SCRJ
Vous trouverez plus d'informations sur les outils et les accessoires nécessaires ainsi que sur
les conditions requises et la marche à suivre au chapitre concernant leraccordement du
BusAdapter BA 2×SCRJ (Page 28).
Raccordement du connecteur FC
Vous trouverez plus d'informations sur les outils et les accessoires nécessaires ainsi que sur la
marche à suivre au chapitre concernant le raccordement du BusAdapter BA 2×FC (Page 21).
Brochage
Le tableau suivant montre les noms de signaux et les désignations du brochage du
BusAdapter BA SCRJ/FC.

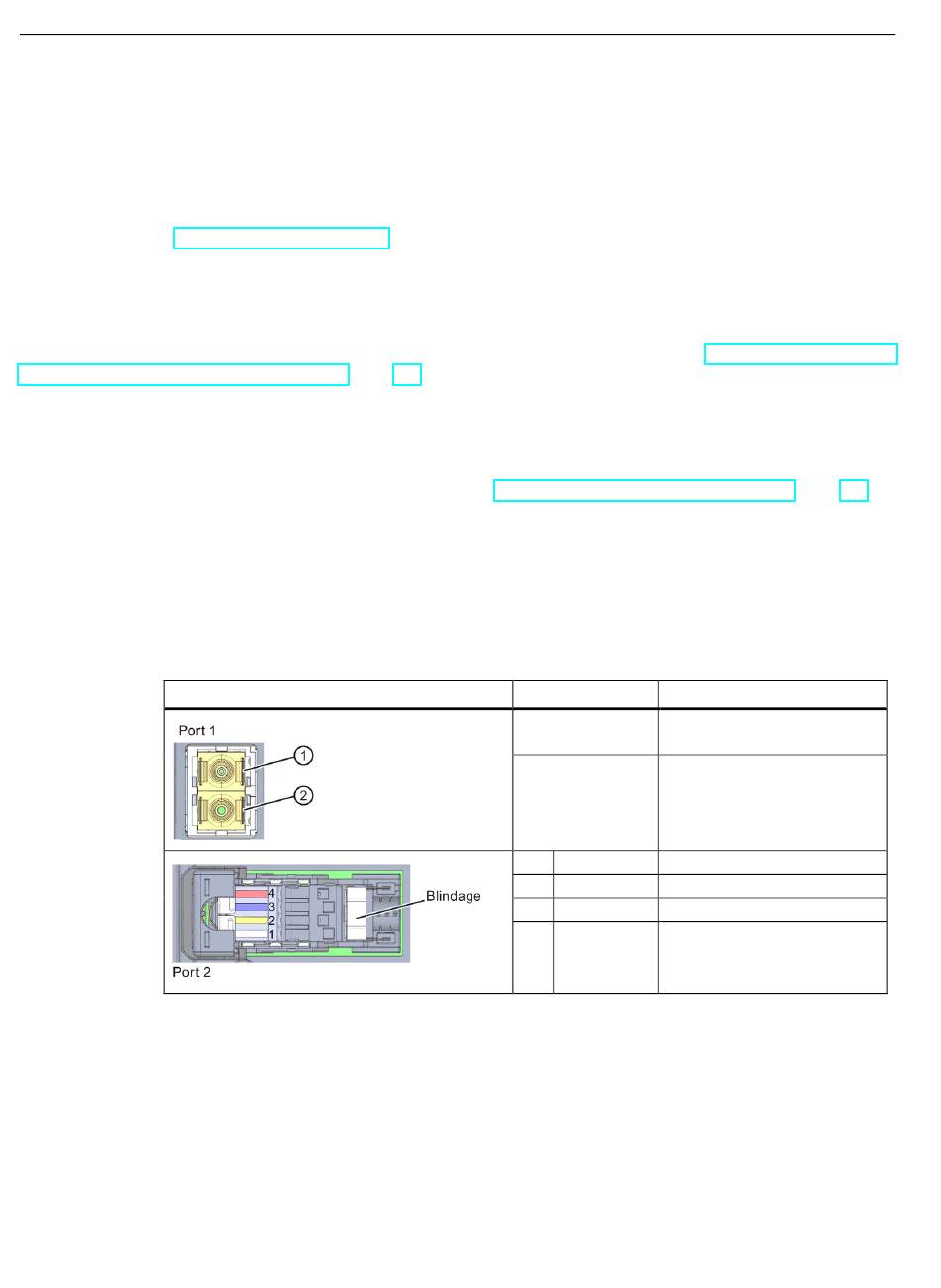

Tableau 10- 1 Brochage PROFINET IO avec BusAdapter BA SCRJ/FC
56
Illustration Nom de signal Désignation
① Receive Data
② Transmit Data
1 RD_N Receive Data –
2 TD_N Transmit Data -
3 RD Receive Data +
4 TD Transmit Data +
