Connexion des sorties de relais
Pour faire fonctionner les verrous ou les systèmes d'alarme, l'AMC2-4R4 a huit sorties de
relais. Les sorties seront connectées aux connecteurs à vis enfichable à 3 broches S5, S6,
S10, S11, S17, S18, S22, et S23 - voir le chapitre Schémas de connexion, Page 35.
L'AMC2 8I-8O-EXT dispose uniquement des connecteurs S6 - 9 et S14 - 17.

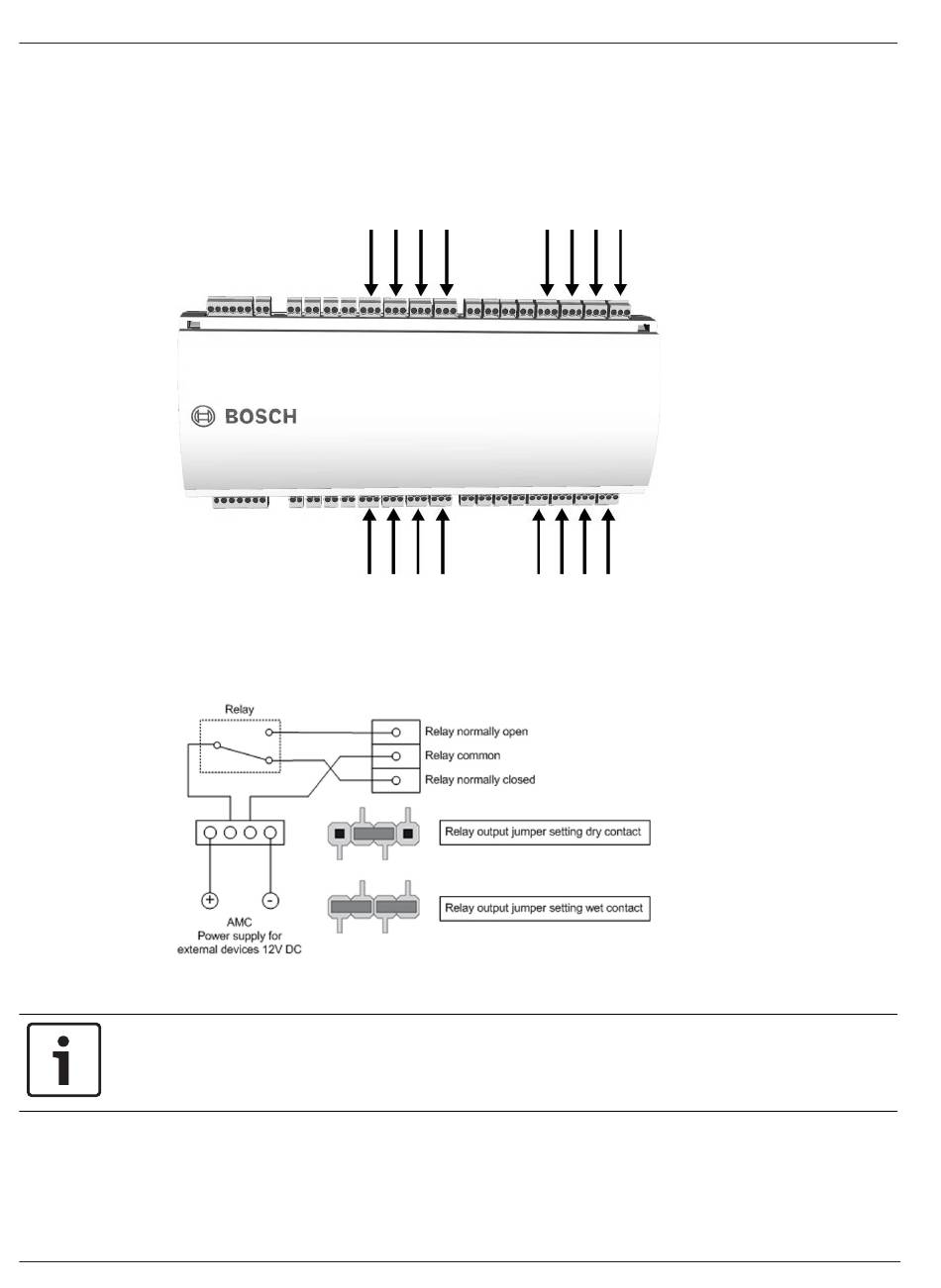

Figure 4.11: Emplacement des connecteurs de sorties de relais
Chaque sortie de relais peut fonctionner en mode « humide », utilisant
l'alimentation 12/24 Vdc interne de l'AMC2-4R4 pour les appareils externes ou en mode « sec »
avec des contacts sans potentiel pour les systèmes alimentés en externe.
Figure 4.12: Mode humide et mode sec des sorties de relais de l'AMC2
Remarque!
Risque d'endommagement de l'appareil !
Pour éviter d'endommager les relais, respectez les spécifications suivantes.
–
–
–
–
2020-01 | V02 |
le courant de commutation maximal est de 1,25 A
la tension de commutation maximale est de 30 Vcc
seule une charge ohmique peut être connectée au relais
les charges inductives doivent être court-circuitées à l'aide de diodes de reprise (voir les
images ci-dessous). Ces diodes (1N4004) sont fournies avec chaque package AMC2-4R4.
