Montage de l'appareil

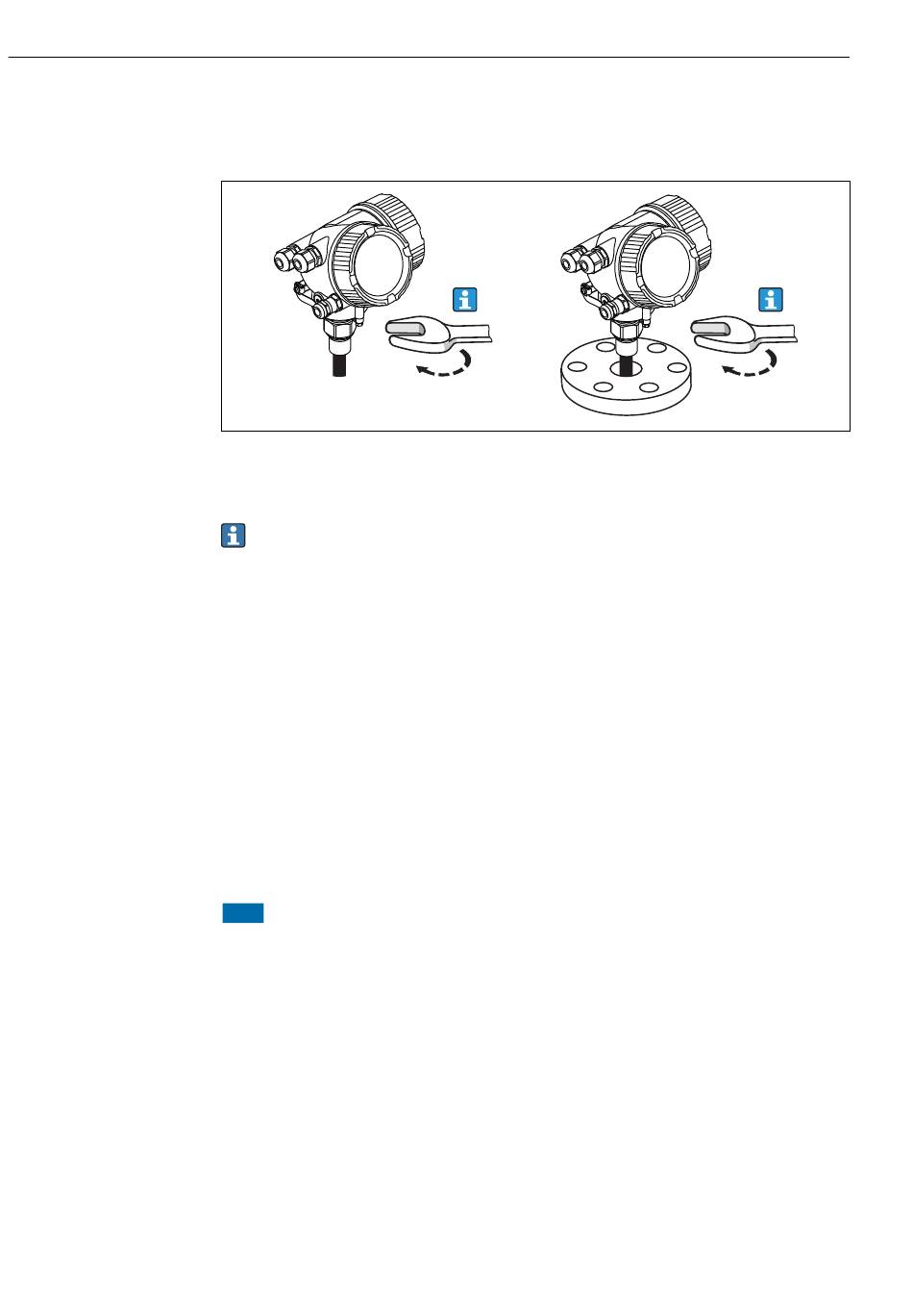

Montage des appareils avec raccord fileté
Visser l' a ppareil avec le raccord fileté dans un manchon ou une bride et le fixer à la cuve de
process.
• Ne visser qu' à la tête hexagonale :
– Raccord fileté 3/4" : clé à molette 36 mm
– Raccord fileté 1-1/2" : clé à molette 55 mm
• Couple de serrage maximal autorisé :
– Raccord fileté 3/4" : 45 Nm
– Raccord fileté 1-1/2" : 450 Nm
• Couple de serrage recommandé en cas d' u tilisation du joint en fibre aramide fourni
et d' u ne pression de process de 40 bar :
– Raccord fileté 3/4" : 25 Nm
– Raccord fileté 1-1/2" : 140 Nm
• Dans le cas d' u n montage dans une cuve métallique, veiller au bon contact
métallique entre le raccord process et la cuve.
Montage des appareils avec bride
Pour le montage avec joint, utiliser des boulons métalliques non peints pour garantir un
bon contact électrique entre la bride de process et la bride de la sonde.
Montage des sondes à câble
AVIS
Les décharges électrostatiques peuvent endommager l'électronique de mesure.
‣
Mettre le boîtier à la terre avant de faire descendre la sonde à câble dans la cuve.
