Montage
2) Hauteurs de piquage supérieures sur demande
30

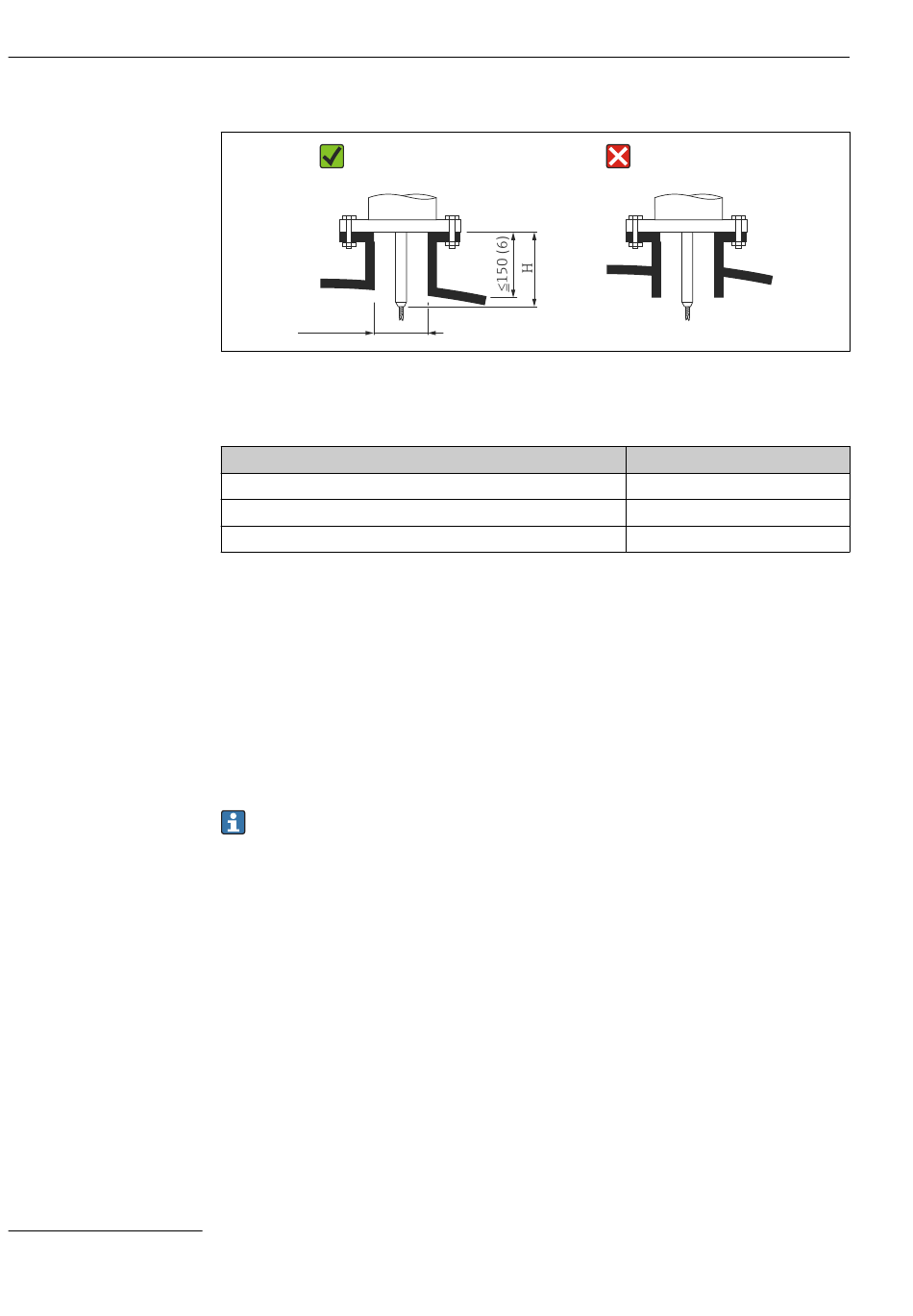

Montage sur un piquage
ø 150 (6)
£
H Longueur de la tige de centrage ou de la partie rigide de la sonde à câble
Longueur H de la partie rigide de la sonde à câble
Sonde
FMP56,  câble 4 mm (0,16 in)
FMP57,  câble 4 mm (0,16 in)
FMP57,  câble 6 mm (0,24 in)
• Diamètre de piquage admissible : ≤ 150 mm (6 in).
Dans le cas de plus grands diamètres, la capacité de mesure dans la zone proche peut
être réduite.
Pour les piquages ≥ DN300 : →  32.
• Hauteur de piquage admissible
Dans le cas de plus grandes hauteurs, la capacité de mesure dans la zone proche peut
être réduite.
Des hauteurs de piquage plus grandes sont possibles dans des cas particuliers (voir
section "Tige prolongatrice/centrage HMP40 pour FMP57").
• L' e xtrémité du piquage doit être affleurante au plafond de la cuve afin d' é viter les effets
d' o scillations parasites.
Dans les cuves calorifugées, le piquage doit également être isolé pour éviter la
formation de condensats.
2)
: ≤ 150 mm (6 in).
Levelflex FMP56, FMP57 HART
H
94 mm (3,7 in)
120 mm (4,7 in)
135 mm (5,3 in)
