Les sens de déplacement admissibles du transpondeur
Face sensible et sens de déplacement du transpondeur
Le transpondeur et le plot de lecture/écriture ne possèdent aucun axe de polarisation.
Autrement dit, le transpondeur peut venir de n'importe quelle direction, prendre une position
quelconque autant que possible parallèle au plot et traverser la fenêtre de transmission. La
figure suivante montre la face sensible pour différents sens de déplacement du transpondeur
:
Figure 4-3
SIMATIC RF200 IO-Link
Instructions de service, 10/2015, C79000-G8977-C276-04
Fenêtre de transmission
Sens de déplacement du transpondeur
Surface active L x l

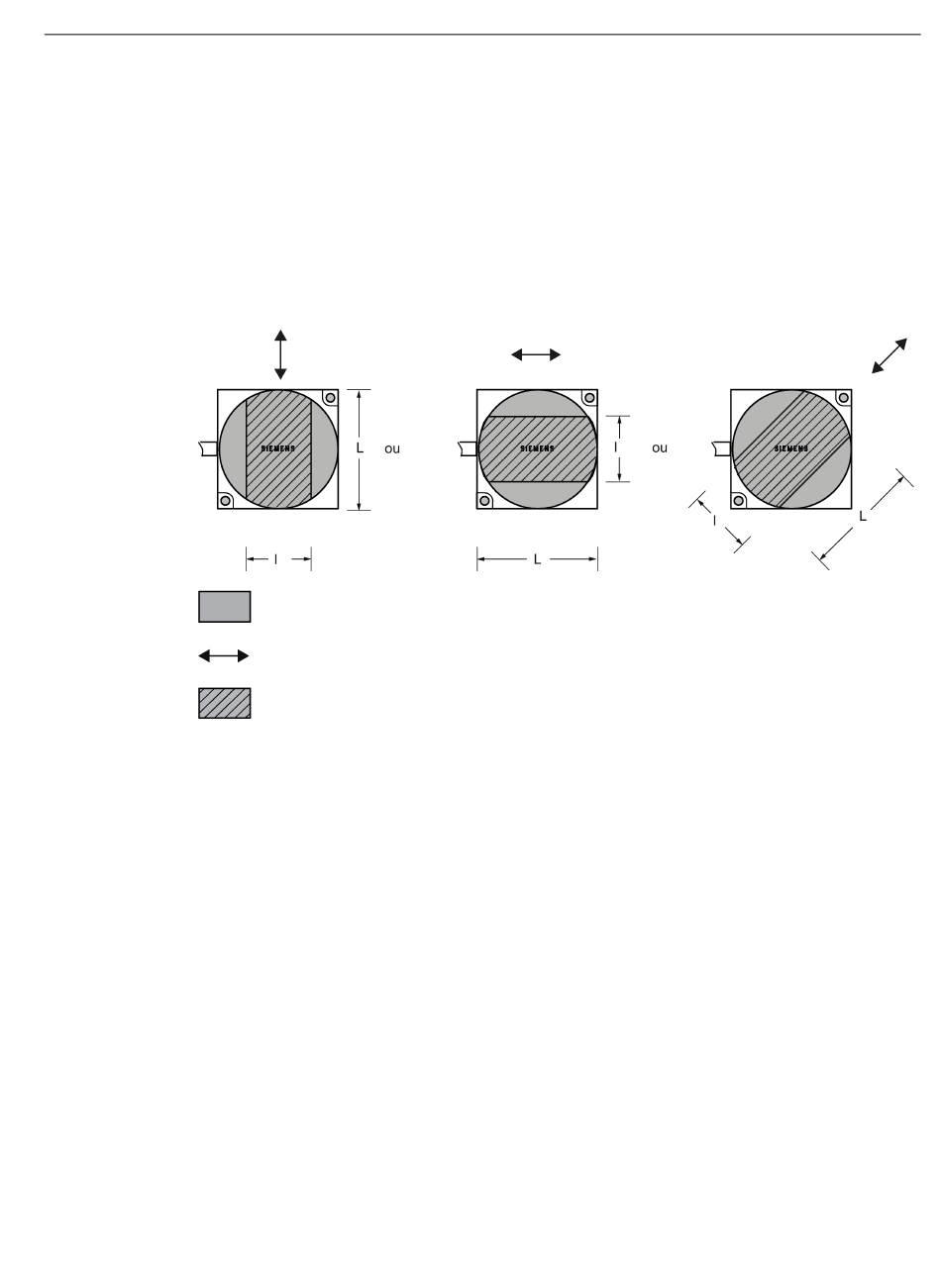

Faces sensibles du plot de lecture/écriture pour différents sens de déplacement du
transpondeur
Conception d'un système RF200 IO-Link
4.1 Bases de l'étude de mise en œuvre
19
