Kit CE
Groupe de déplacement Groundsmaster
N° de modèle 30240
Remarque:
Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale.
Sécurité

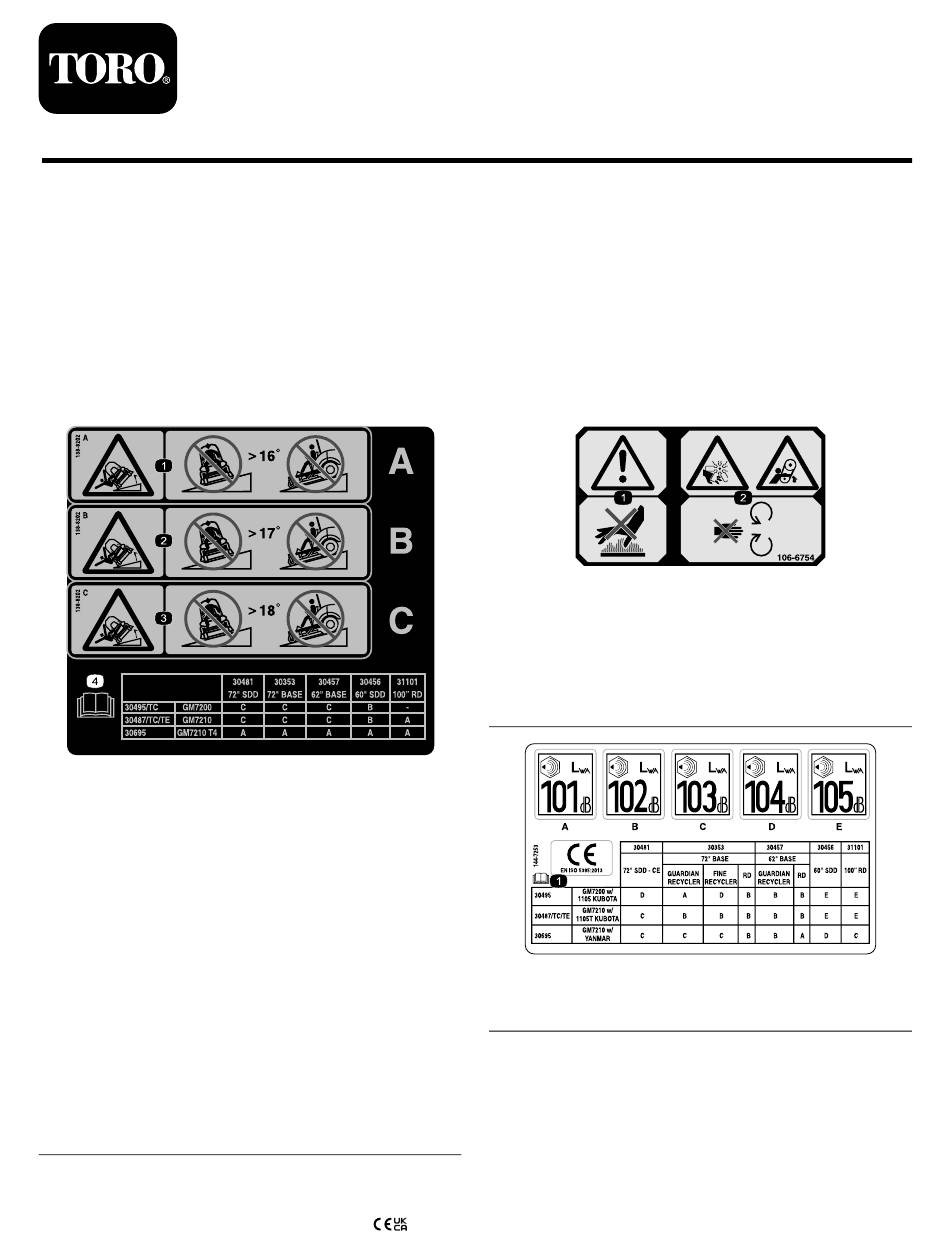

Autocollants de sécurité et d'instruction
Remarque:
Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de
tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.
138-8202
Remarque:
Cette machine est conforme au test de stabilité
standard de l'industrie pour les essais de stabilité statique latérale
et longitudinale par rapport à la pente maximale recommandée,
indiquée sur l'autocollant. Lisez les instructions relatives à
l'utilisation de la machine sur les pentes qui figurent dans le
Manuel de l'utilisateur pour déterminer si les conditions d'utilisation
et le site actuels se prêtent à l'utilisation de la machine. Les
variations de terrain peuvent modifier le fonctionnement de la
machine sur les pentes. Dans la mesure du possible, gardez les
unités de coupe abaissées au sol quand vous utilisez la machine
sur une pente. La machine peut devenir instable si vous levez les
unités de coupe alors qu'elle se déplace sur une pente.
1. Risque de renversement
– ne conduisez pas la
machine sur des pentes
de plus de 16 degrés.
2. Risque de renversement
– ne conduisez pas la
machine sur des pentes
de plus de 17 degrés.
© 2021—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
decal138-8202
3. Risque de renversement
– ne conduisez pas la
machine sur des pentes
de plus de 18 degrés.
4. Lisez le Manuel de
l'utilisateur.
Enregistrez votre produit à
www.Toro.com.
®
7200 ou 7210
Instructions de montage
106-6754
1. Attention – ne touchez pas
la surface chaude
144-7253
1. Lisez le Manuel de l'utilisateur.
Traduction du texte d'origine (FR)
Imprimé aux États-Unis
Tous droits réservés
Form No. 3444-764 Rev A
decal106-6754
2. Risque de
coupure/mutilation par
le ventilateur et de
coincement par la courroie
– ne vous approchez pas
des pièces mobiles.
decal144-7253
*3444-764*

Publicité

loading

Sommaire des Matières pour Toro CE

  • Page 1 – ne conduisez pas la l'utilisateur. machine sur des pentes de plus de 17 degrés. *3444-764* Enregistrez votre produit à © 2021—The Toro® Company Traduction du texte d'origine (FR) www.Toro.com. 8111 Lyndale Avenue South Imprimé aux États-Unis Bloomington, MN 55420...
  • Page 2 Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées. Procédure Description Qté Utilisation – Aucune pièce requise Préparation de la machine. Support du verrou Pêne Verrou Montage du verrou de capot (modèles Kubota seulement).
  • Page 3 à 2,54 cm de diamètre. Préparation de la machine Enlevez la partie prédécoupée du support de verrou. Aucune pièce requise Fixez le support de verrou au cadre avec un boulon (5/16" x ¾") et un contre-écrou (5/16"), comme montré à la Figure Procédure...
  • Page 4 g004787 Figure 1 1. Trou dans le support du cadre métallique 4. Boulon (5/16" x ¾") 2. Contre-écrou (5/16") 5. Verrou 3. Support du verrou 6. Écrou de blocage...
  • Page 5 Dans le coin supérieur gauche du cadre métallique, localisez le trou percé dans la face Remarque: Si ce n'est pas le cas, desserrez du support. les boulons qui fixent le support du pêne au Percez le trou avec un foret de 5/16".
  • Page 6 2. Contre-écrou (¼") Fermez le capot lentement pour vérifier que le pêne s'engage correctement. Remarque: Si ce n'est pas le cas, desserrez les boulons qui fixent le pêne au longeron et ajustez le pêne selon les besoins. Serrez g027287 les boulons et vérifiez que le pêne s'engage Figure 4 correctement.
  • Page 7 Montez les écrous de blocage au bas du verrou pour le fixer en place. Remarque: Les trous de fixation du pêne sont allongés pour permettre le réglage de la position Montage du verrou de du verrou. panneau de plancher Modèles 2008 et suivants Montage de la poignée du Pièces nécessaires pour cette opération: capot...
  • Page 8 g004788 Figure 7 1. Capot 5. Rondelle (5/16") 2. Distance de 3,8 cm à partir du bord du support 6. Boulon (¼" x 1⅛") 3. Trou percé 7. Distance de 12,2 cm entre les trous 4. Collier...
  • Page 9 Fixation des protège- Fixation du panneau de courroies siège Pièces nécessaires pour cette opération: Pièces nécessaires pour cette opération: Boulon (5/16" x 1¼") Boulon (5/16" x 1¼") Écrou de fixation (5/16") Procédure Écrou poussoir Insérez un boulon dans le plateau de siège pour le fixer.
  • Page 10 Mise en place des autocollants Pièces nécessaires pour cette opération: Autocollant de sécurité (réf. 106-6754) Autocollant de stabilité (réf. 138-8202) Autocollant de niveau sonore (réf. 144-7253) Mise en place de l'autocollant de sécurité Nettoyez soigneusement la surface du capot où vous allez apposer l'autocollant (Figure 10).
  • Page 11 GM7210 T4 Tableau de configuration pour numéros de modèle antérieurs à 2015 30360TE GM7200 – plateau de coupe à éjection latérale de 183 cm – CE 30363TE GM7210 – plateau de coupe à éjection latérale de 183 cm – CE...
  • Page 12 à chaque passage pour éliminer les bulles d'air. Application des parties « Puissance acoustique » et « Conformité CE » de l'autocollant Tableau de la partie « Puissance acoustique » de l'autocollant...
  • Page 13 Tableau de configuration pour les modèles 2015 et suivants (cont'd.) 30354 30353 30457 30456 31101 30495/TC/TE GM7200 – Kubota 1105 30487/TC/TE GM7210 – Kubota 1105T 30695 GM7210 avec Yanmar Tableau de configuration pour numéros de modèle antérieurs à 2015 30360TE GM7200 –...
  • Page 14 12, puis passez une raclette sur la surface de l'autocollant en partant du centre vers les bords et en empiétant légèrement à chaque passage pour éliminer les bulles d'air. Décollez la pellicule protectrice au dos de la partie « Conformité CE » de l'autocollant de niveau sonore (réf. 144-7253) (Figure 12), apposez-le sur une surface libre près de l'autocollant réglementaire, puis...
  • Page 15 Remarques:...
