Interface PROFIBUS-PA
6.1
Aperçu
FieldCare/
Commuwin II
5
6

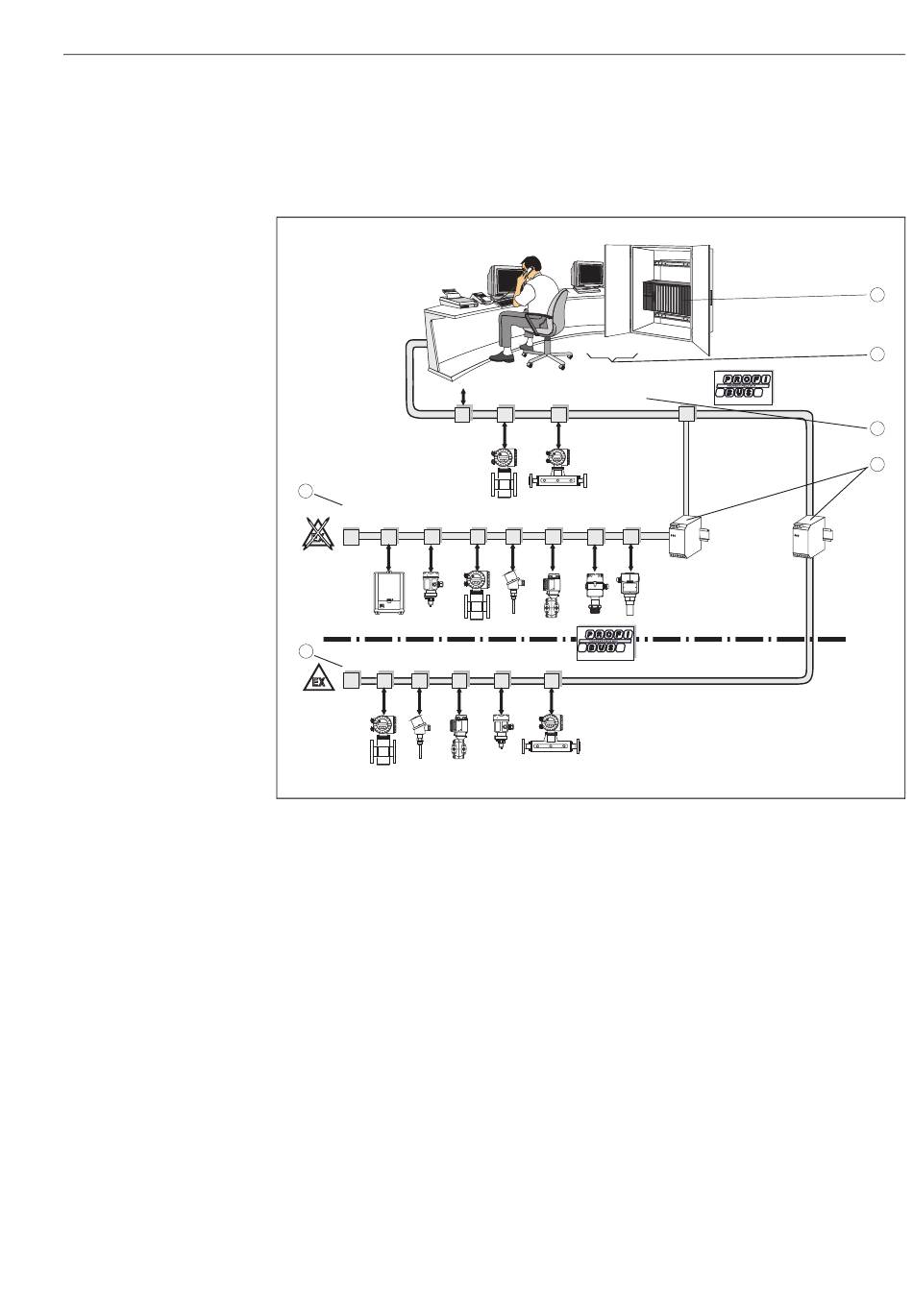

Fig. 23:
Schéma de principe PROFIBUS-PA
➀
API
➁
Système de contrôle commande
➂
RS485 jusqu'à 12 Mbit/s
➃
Coupleur de segments
➄
Zone non ex
➅
Zone Ex
Remarque !
Des conseils supplémentaires pour des projets avec PROFIBUS-PA figurent dans le manuel de mise
en service BA198F.
6.2
Réglage de l'adresse d'appareil
A chaque appareil PROFIBUS PA doit être affectée une adresse. L'appareil ne sera reconnu par le
système principal que si l'adresse a été correctement réglée.
• Les adresses d'appareil valables se situent dans la plage de 0 à 126. Tous les appareils sont livrés
avec l'adresse 126
• Dans un réseau PROFIBUS PA, une même adresse ne peut être affectée qu'une seule fois. Pour
d'autres informations veuillez vous reporter également au manuel de mise en service BA198F.
Interface PROFIBUS-PA
RS485
PROFIBUS-DP
IEC61158-2
31,25 kbit/s
IEC 61158-2
PROFIBUS-PA
31,25 kbit/s
1
2
3
4
