asp-port d 2
Entrées
1 entrée impulsion
(vert) via optocoupleur max. 25 Hz (+7 à +27 V).
Pour le raccordement à un débitmètre externe.
1 entrée analogique
(courant ou tension)
(violet) point négatif (blanc/noir) point positif
Pour le raccordement à un débitmètre externe.
1 entrée stop
(jaune) via optocoupleu r. Une tension de +7 à +27 V
à l’entrée interrompt l’échantillonneur. Avec une tension de 0 V
(ou non raccordé) à 3 V, l’échantillonneur continue de fonctionner.
1 entrée commande
(blanc/vert) via optocoupleu r définissable
comme commutation de programme ou comme entrée d’événement.
Condition : le pas 270 est réglé sur “signal externe”. Une tension de +7 à
+27 V interrompt le programme en cours (pas 010) et active le programme
cible (selon pas 271). Avec une tension de 0 V (non raccordé) à 3 V, on re-
tourne au programme source.
Chaque flanc de signal positif génère immédiatement un prélèvement
d’échantillons à condition que le programme actif (pas 010) est réglé sur
“événement”. Les réglages des programmes 1 à 6 sont effectués aux pas
210, 220 et 230 jusqu’à 260.
Pour l’impression des déroulements d’échantillonnage et des paramètres,
relier le fil brun/vert TXD à la broche 24 de l’imprimante Primo-bit. Relier le
fil blanc/brun (+ UTTY) à la broche 17 de ladite imprimante. Adapter les
pas 160 à 169 en conséquence.

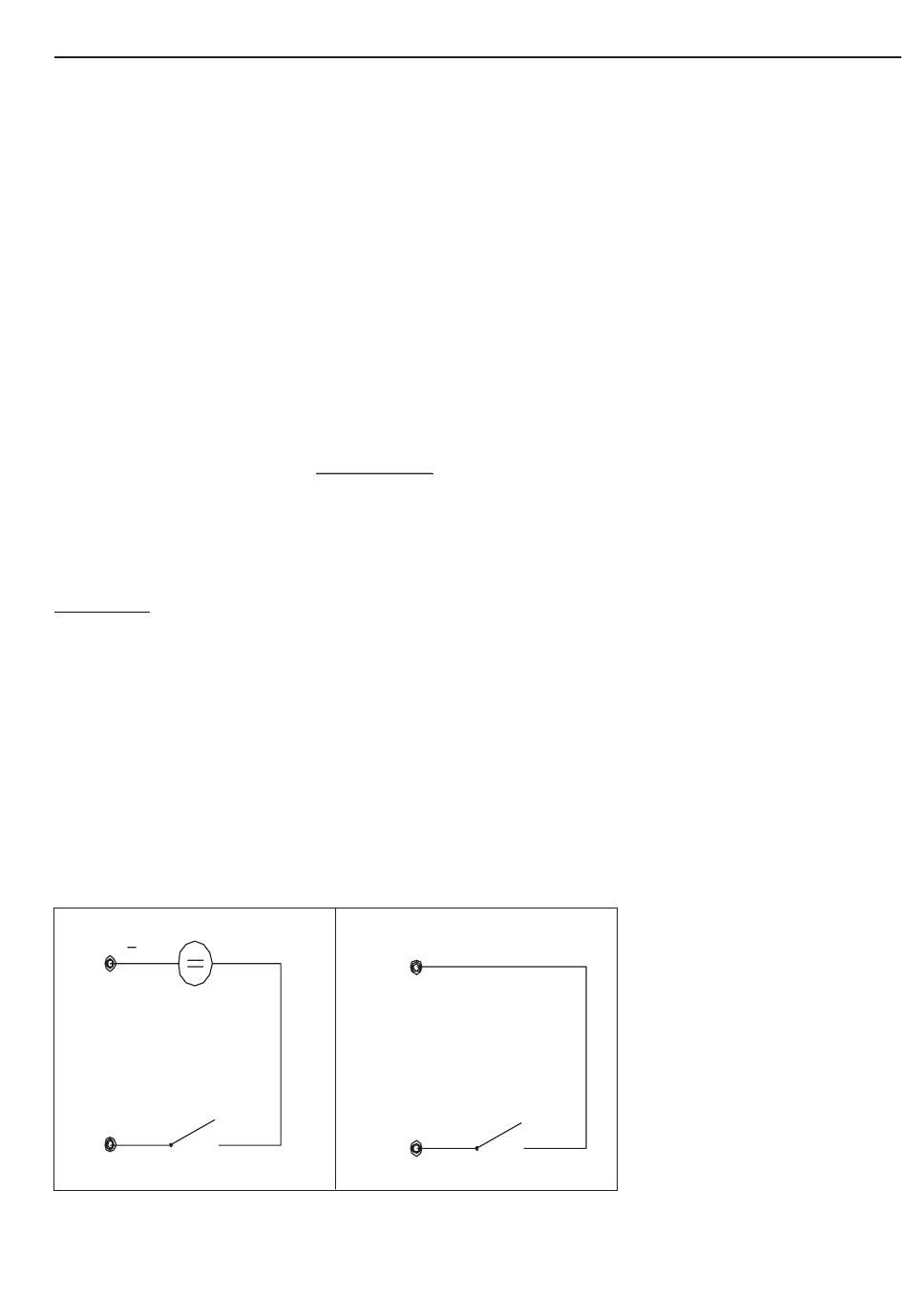

Exemples de raccordement
Plusieurs possibilités sont offertes, par ex. “entrée impulsion pour débit”.
8...24V DC
1
3
a
a : avec tension auxiliaire externe
+
+
2
3
b
b : avec tension auxiliaire interne,
par ex. pour contacts sans
potentiel
Raccordeme nt électrique
Entrée impulsions pour débit
Entrée analogique pour débit
Stop externe
Entrée commande
... pour la commutation de
programme
... comme entrée d'événement
Interface (TTY Primo-bit)
Entrée
9
