Montage
12
15°

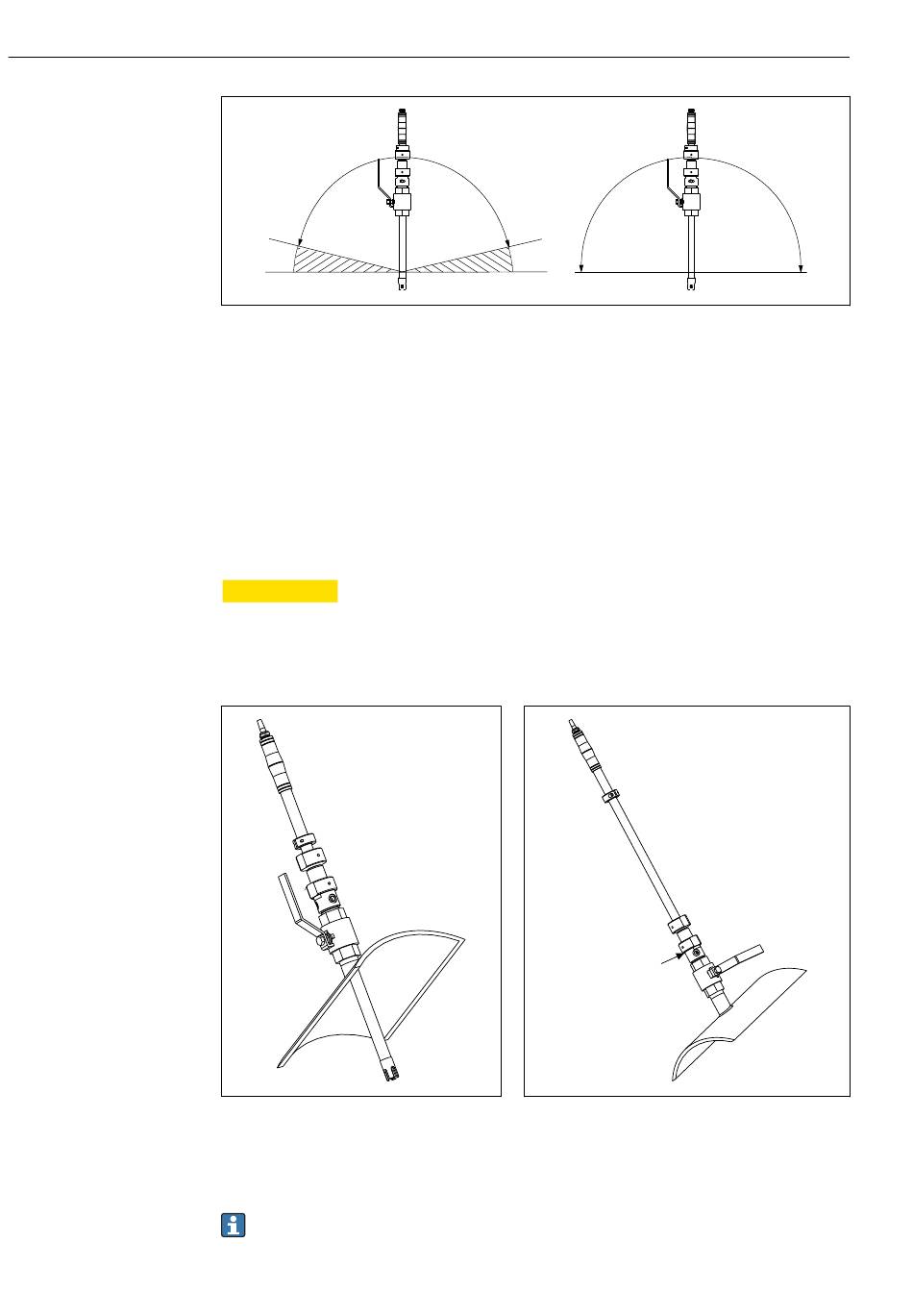

 2 Positions de montage
A Capteurs en verre : 15 ° par rapport à l' h orizontale
B Capteurs ISFET : angle recommandé de 0 à 180°
Insérer le support à immersion dans le réservoir ou la conduite de sorte que l' é lectrode soit
en permanence immergée dans le produit, même à un niveau minimum.
Montage avec une vanne à boule
Pour remplacer le capteur sans interruption du process, un vanne à boule est nécessaire.
Selon la version, la vanne à boule fait partie intégrante du support ou doit être installée par
le client.
ATTENTION
L
Il y a un risque de blessure en cas d'utilisation sans vanne à boule, en raison du risque
de fuite du produit.
‣
En l' a bsence de vanne à boule, le process doit être arrêté avant de démonter le tube à
immersion ou de remplacer le capteur.
 3 Mode de mesure (la vanne à boule est
ouverte) : le support est rétracté
Selon la version du support, un espace de montage d' a u moins 700 ou 1 150 mm
(27.6" ou 45.3") est nécessaire à partir du bord supérieur de l' a daptateur.
A
15°
A0010209
 4 Position de maintenance (la vanne à boule est
fermée) : le support est déployé pour le
remplacement de l' é lectrode, l' é talonnage, le
rinçage
A Bord supérieur de l' a daptateur
Cleanfit CPA450
B
A0011679
A
A0010210
